Neumann KH 870 II AES67

Caracteristici generale:

Neumann KH 870 II AES67 permite monitorizarea clara a frecventelor joase, oferind in acelasi timp o integrare completa Audio-over-IP (AoIP) pentru mediile moderne de productie conectate in retea. Cu o putere dubla fata de modelul KH 810 II, KH 870 II AES67 este conceput pentru spatii de dimensiuni mari, unde sunt esentiale precizia si marja de putere ridicata. Include acelasi sistem de gestionare a basului 7.1.4 Bass Manager ca KH 810 II, fiind o solutie ideala pentru formatele multicanal si immersive, cu integrare perfecta in gama de monitoare de studio KH - inclusiv in sisteme de dimensiuni mari precum KH 420. Pentru studiouri de muzica, broadcast si postproductie, KH 870 II AES67 ofera claritate, acuratete si headroom fara compromis, cu flexibilitatea suplimentara a conectivitatii AoIP.

Integrare AES67 pentru fluxuri audio in retea

KH 870 II AES67 ofera aceeasi performanta acustica remarcabila ca modelul standard, dar cu integrare directa in infrastructurile AoIP. Dispune de 12 canale de intrare AES67 care pot fi redate de subwoofer si de pana la 11 monitoare de studio conectate prin iesiri analogice sau digitale AES3 (BNC). Astfel, KH 870 II AES67 devine un centru de procesare al sistemului stereo, surround sau immersive. Porturile de retea redundante AES67 asigura fiabilitate maxima si respecta standardele profesionale de broadcast, precum ST 2110, ST 2022-7 redundancy si RAVENNA, fiind totodata compatibil si cu fluxuri AES67 generate prin DANTE.

Doua difuzoare de 10 inch, bas extins

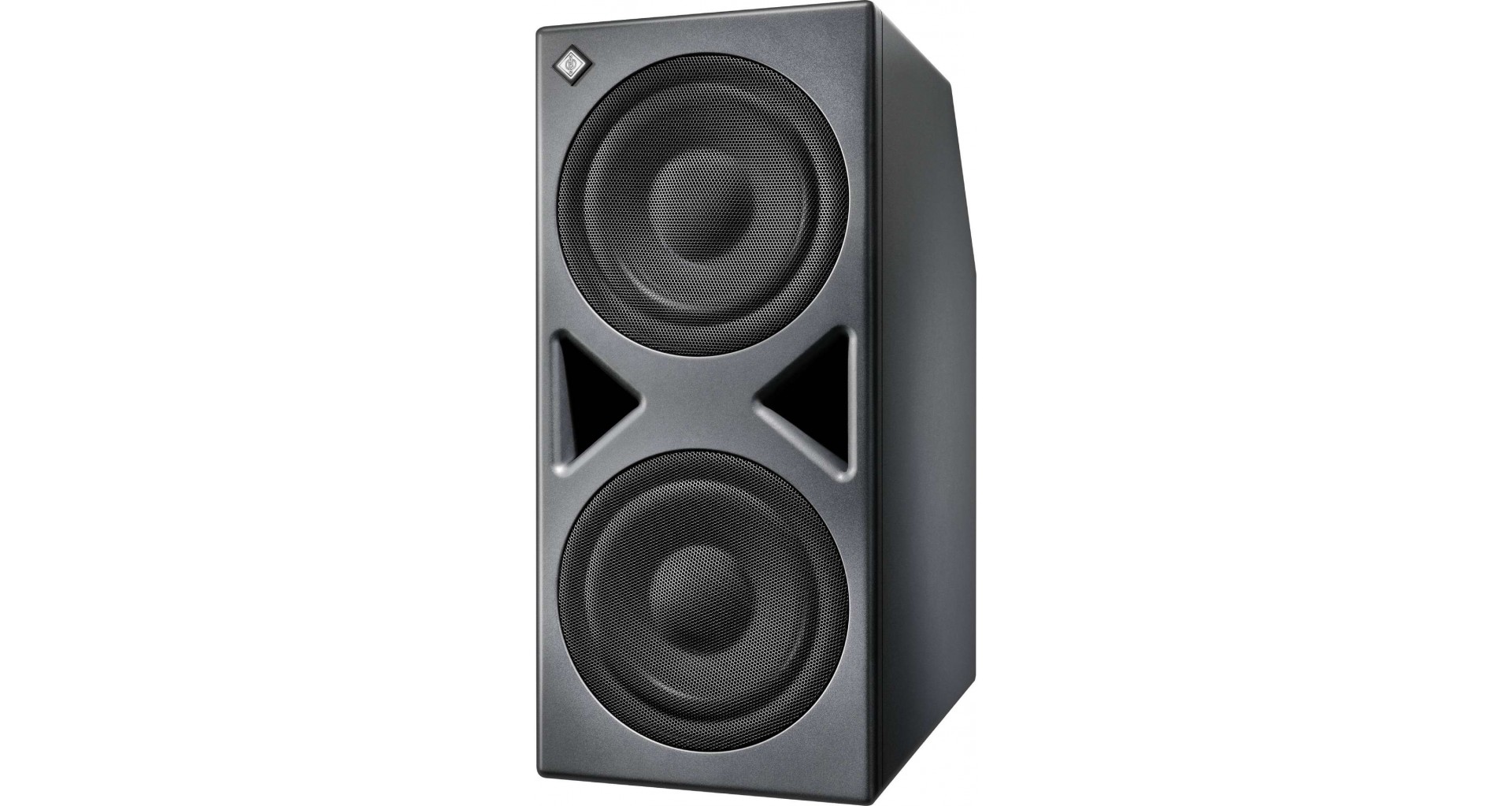

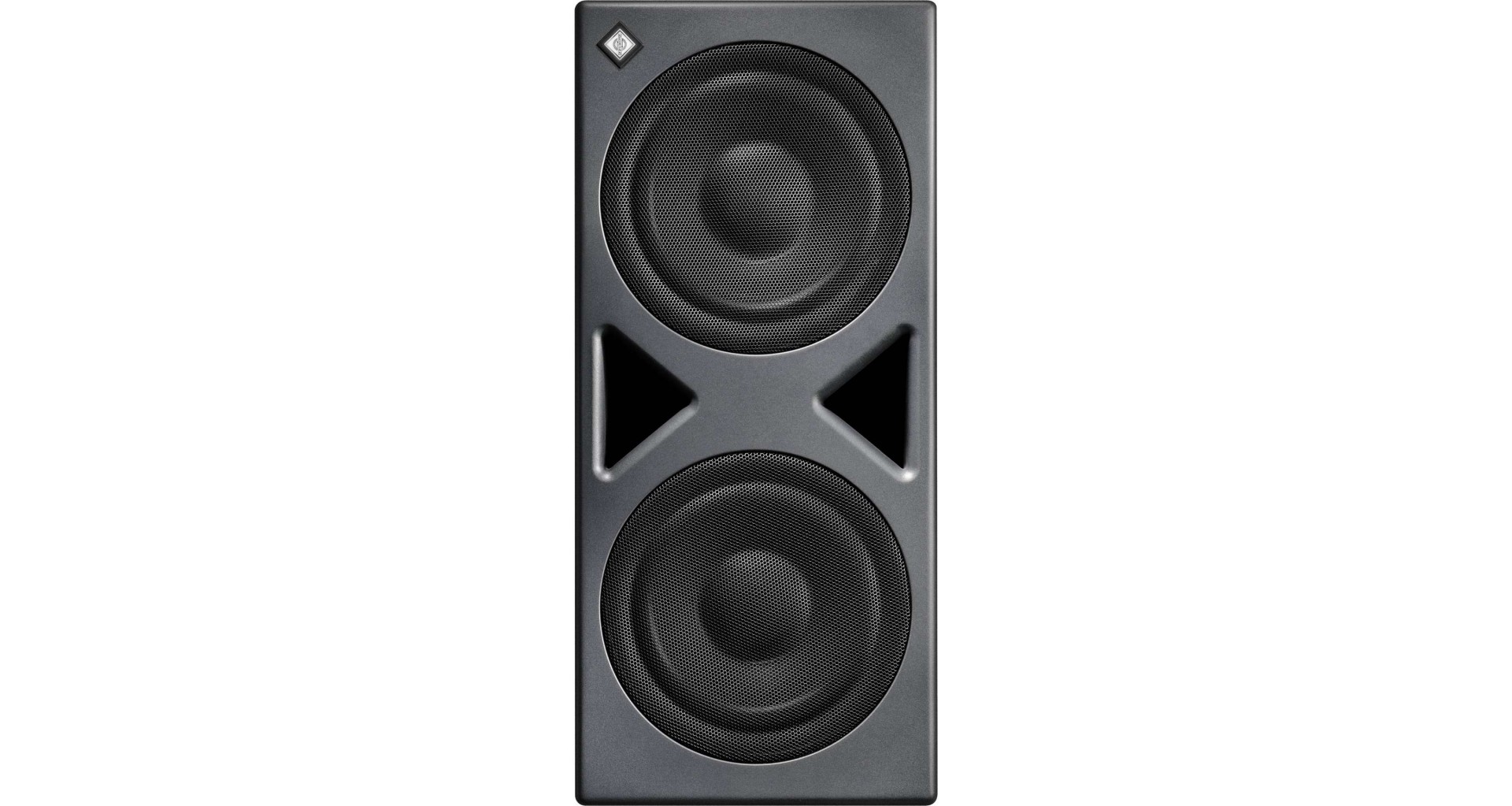

KH 870 II AES67 include doua difuzoare frontale de 10 inch intr-o carcasa robusta, oferind o extensie a basului pana la 16 Hz, cu o capacitate SPL ridicata. Comparativ cu KH 810, designul cu doua difuzoare genereaza o putere semnificativ mai mare, permitand boxelor principale sa functioneze la niveluri de putere mai ridicata cu o distorsiune redusa. Porturile frontale de bas sunt proiectate special pentru a minimiza turbulentele si pentru a permite o amplasare flexibila langa pereti sau incastrata, fara a compromite performanta.

DSP avansat si corectie acustica automata

Subwooferul KH 870 II AES67 integreaza un engine DSP performant pentru alinierea precisa a sistemului, oferind claritate si consistenta indiferent de configuratie. Este complet compatibil cu sistemul MA 1 Automatic Monitor Alignment (disponibil separat), asigurand corectie acustica profesionala atat pentru subwoofer, cat si pentru monitoarele analogice din gama KH Line. In acest fel, sistemele stereo si immersive beneficiaza de precizia digitala pe intreg lantul de monitorizare.

Bass management flexibil si integrare pentru sisteme immersive

Datorita sistemului sau flexibil de Bass Management, KH 870 II AES67 functioneaza ca un hub de semnal pentru sisteme pana la 7.1.4, oferind o gestionare precisa a basului in monitorizarea surround si 3D. Controlul acustic, reglajul volumului de sistem si multiplele optiuni de conectivitate il fac o alegere versatila atat pentru fluxuri AoIP moderne, cat si pentru studiouri hibride.

Design robust, performanta profesionala

Construit intr-o carcasa rigida, controlata din punct de vedere al rezonantei, cu finisaj rezistent si picioare de izolare, KH 870 II AES67 este proiectat sa reziste timp indelungat. Amplificatoarele sale eficiente, cu disipare termica redusa, ofera pana la 400 W de putere, mentinand in acelasi timp o fiabilitate ridicata in sesiunile lungi de utilizare. Limitatorul electronic integrat protejeaza difuzoarele si amplificatoarele pe termen lung. Cu optiuni pentru conectare in lant (daisy-chain), iesiri sumate si control acustic avansat, se adapteaza usor oricarui mediu profesional.

Detalii

• Versiune AES67 cu integrare completa AoIP
• 12 canale de intrare AES67 cu iesiri analogice/AES3
• Porturi de retea redundante compatibile ST 2110, ST 2022-7 si RAVENNA
• Compatibil cu fluxuri AES67 generate prin DANTE
• Doua difuzoare frontale de 10 inch, raspuns in frecventa pana la 16 Hz
• Putere dubla fata de KH 810 II
• Capacitate SPL ridicata intr-o carcasa solida
• Sistem 7.1.4 Bass Manager pentru formate surround si immersive
• Control DSP pentru precizie si consistenta
• Compatibil cu sistemul MA 1 Automatic Monitor Alignment

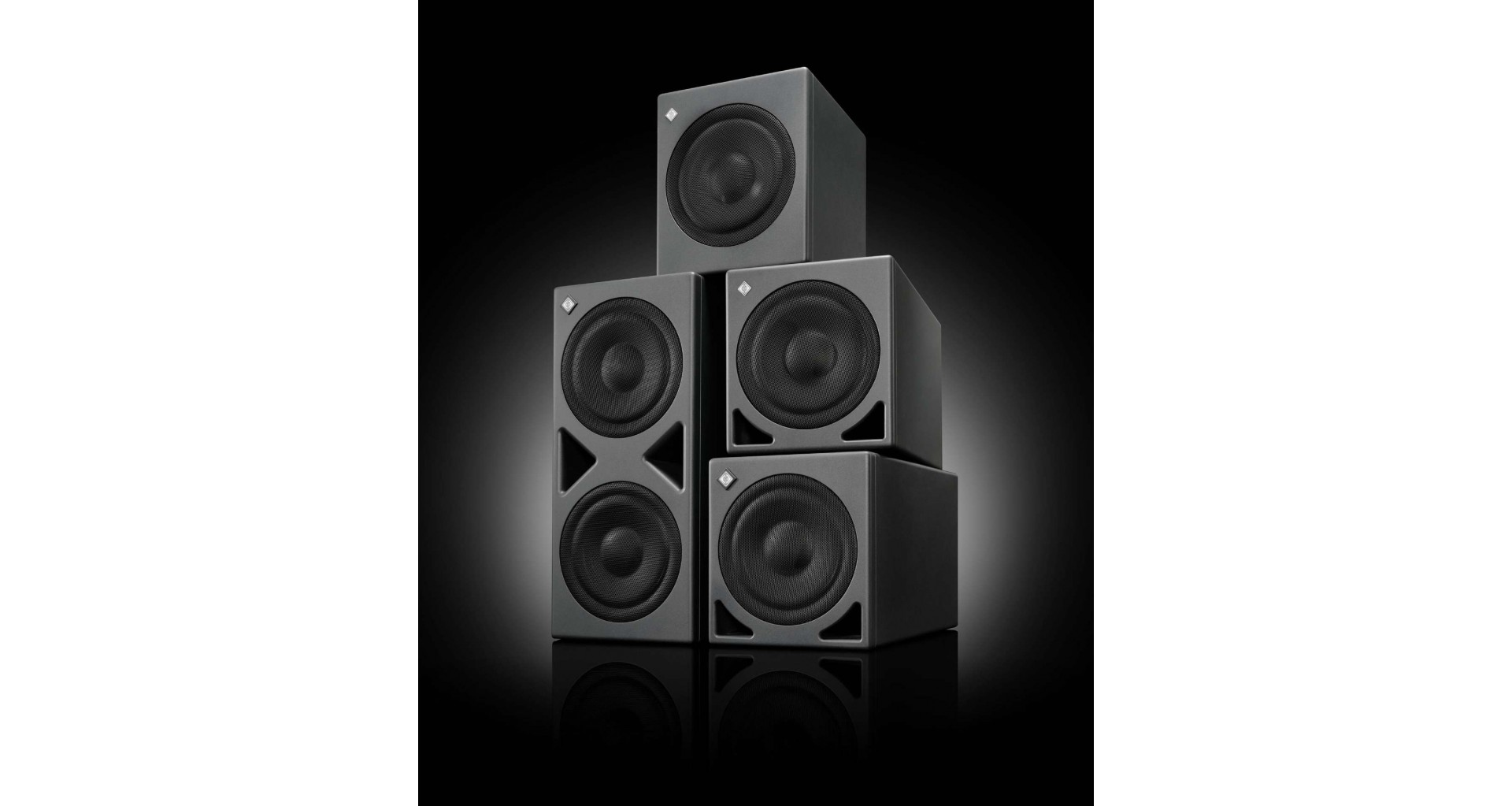

• Integrare perfecta cu toate monitoarele din gama KH Line
• Corectie acustica digitala si pentru monitoarele analogice
• Controale acustice pentru amplasare si reglaj flexibil
• Ideal pentru inregistrare, broadcast, creatie muzicala si mastering

Specificatii tehnice:

Acustica

• Raspuns in frecventa (±6 dB): 16 ... 750 Hz
• Raspuns in frecventa (±3 dB): 18 ... 310 Hz
• Abatere raspuns frecventa: 20 ... 295 Hz, ±1.5 dB
• Zgomot propriu la 10 cm (cu gain input setat la 100 dB SPL pentru 0 dBu): <20 dB(A) SPL
• Iesire sinusoidala THD <0.5% la 1 m (half space): 95 dB SPL (33 - 200 Hz)
• Capabilitate bas (SPL max la 3% THD la 1 m): 114.9 dB
• SPL max pe podea / perete / colt: 114.9 dB / 117.9 dB / 120.9 dB
• SPL max Dolby DARDT: 123 dB SPL
• Principiu acustic: Bassreflex, porturi frontale

Intrari si iesiri analogice

• Intrari analogice: 2 x XLR, balansate electronic
• Impedanta intrare: >12 kΩ
• Nivel maxim intrare: 24 dBu (CH 1...3, 12); 21 dBu (CH 5...11)
• Raport respingere mod comun (CMRR), XLR/Sub-D: >56 dB @ 15 kHz
• Diafonie (1 kHz), XLR/Sub-D: -90 dB; ±0.1 dB
• Control volum la distanta: prin software MA 1
• Interval control volum / rezolutie: 0 ... -∞ dB; 0.1 dB
• Dinamica analogica (THD+N A-D-A), XLR / SubD: 120 dB(A)(CH1...3,12); 116dB(A) (CH5...11) <0.003% (-90 dB)
• Moduri rutare semnal: analog
• Iesiri analogice: 2 x XLR, balansate electronic; 1 x SUB-D 25: 7 canale balansate electronic; 1 x SUB-D 25: 4 canale balansate electronic

Intrari si iesiri digitale

• Intrare digitala: 1 x BNC: Daisychain in; 1 x Ehternet: primary AoIP 1 x Ethernet: secondary AoIP
• Iesire digitala: 7 x BNC: 11 x Monitor out; 1 x daisychain out
• Convertor digital (rezolutie / tip): 24-bit
• Rata de esantionare digitala: 32 - 200 kHz
• Rata interna de esantionare: 48 kHz
• Rata iesire: 48 kHz
• Dinamica A-D: CH 1, 2=124 dBA
• Dinamica A-D-A (convertor): CH 1, 2=121.5 dBA
• Dinamica D-A: CH 1, 2, 3, 12=125 dBA; CH 5...11=118 dBA
• Sensibilitate digitala: -18 dBFS = 100 dB SPL la 1 m
• Latenta ADA / DA: 2 ms (A-D-A); 4 ms (D-A AES67)
• Delay reglabil: 0 ... 115 ms
• Rezolutie delay (timp / distanta): 20.8 µs; 0.71 mm
• Delay max. sincronizare audio-video: 40 ms (2 frame-uri); 33 ms (2.75 frame-uri)
• Distanta maxima compensare time-of-flight: 115 ms, bazata pe firmware

Interfata utilizator

• Indicatoare stare: Logo iluminat Neumann
• Selectare intrare: analog / AES67
• Ground Lift: Da
• Control: local si prin retea
• Comutator alimentare: Da
• Tensiune alimentare: 100 - 240 V~ (universala)

Electronica - Controller

• Tip controller: Digital, activ
• Rezolutie DSP: Audio 32 Bit, procesare 64 Bit double precision
• Frecventa crossover: 80 Hz fixa
• Panta crossover: 24 dB/octava (ordinul 4)
• Suport calibrare automata MA 1: Da (subwoofer si boxe analogice conectate)
• Linearizare faza FIR: Da, cu MA 1
• Protectii: limitator soft clip, limitatoare peak si termice, limitator excursie woofer, limitator termic pentru electronica si amplificatoare
• Control de la distanta: prin Ethernet si MA 1
• Afisaj stare: Logo Neumann Alb
• Afisaj identificare: Logo Neumann Rose
• Afisaj limit / clip / erori: Logo Neumann Rosu
• Ajustare luminozitate logo: prin software-ul MA 1

AES67

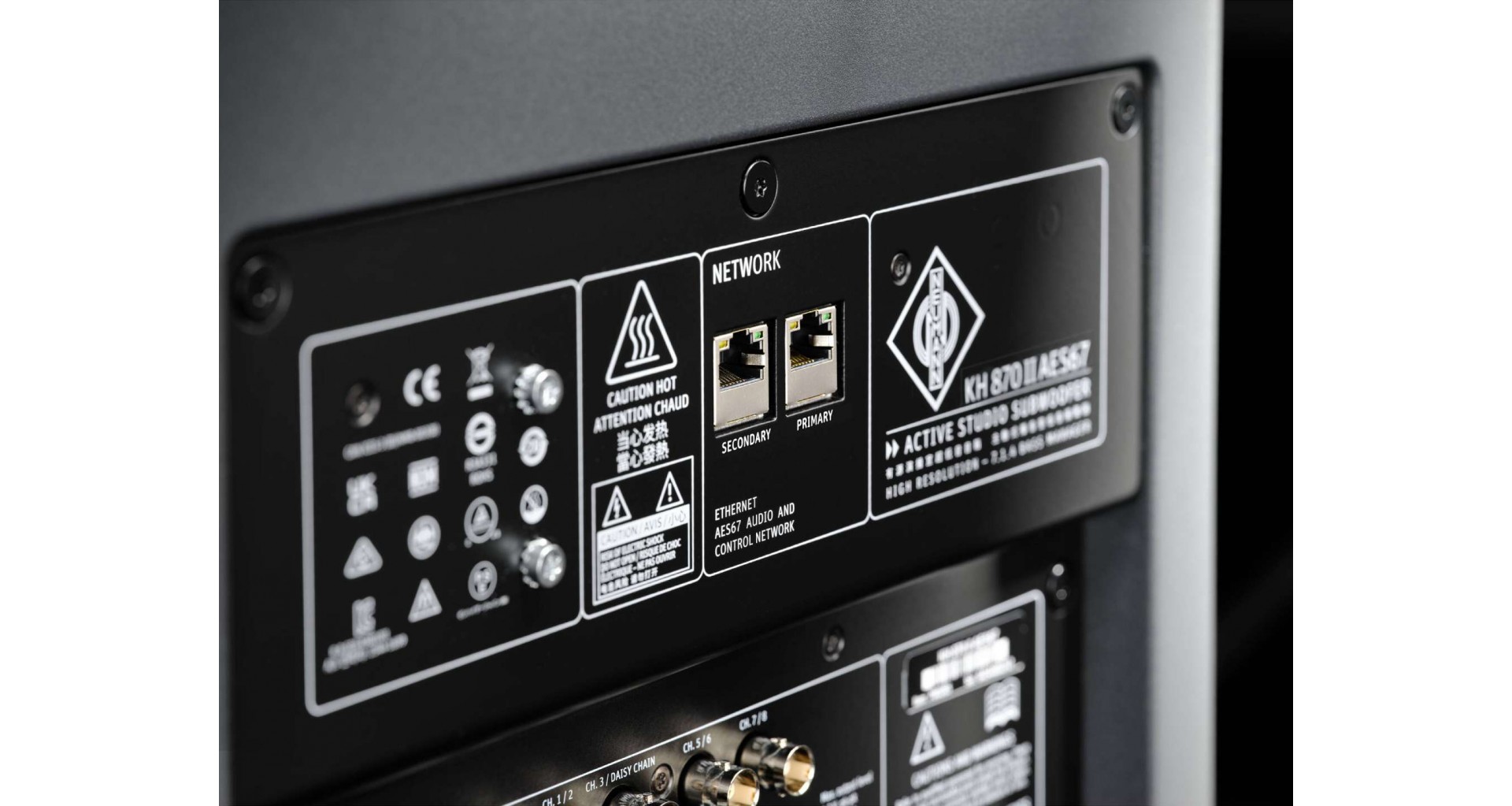

• Interfata AoIP AES67: Interfata audio de retea complet redundanta, compatibila AES67 ST2110; 2 conectori RJ-45 Fast Ethernet 100Base-TX (IEEE 802.3); retea fizica redundanta (ST 2022-7)
• Word length intrare AES67 AoIP: 24 biti
• Rata de esantionare la intrare AES67 AoIP: 44.1 / 48 / 88.2 / 96 kHz
• Management conexiune intrare AES67 AoIP: RAVENNA, NMOS IS-04 (Descoperire si Inregistrare) si NMOS IS-05 (Management conexiune)
• Rate de esantionare: 44.1 / 48 / 88.2 / 96 kHz
• Timpi pachet: 125 µs, 1 ms
• Profiluri PTP: IEEE1588 Default, AES67 PTP Media, IEEE 802.1AS (AVB)
• Alte profiluri PTP: SMPTE ST 2059-2
• Transport: Multicast, Unicast
• Compatibilitate SMPTE ST 2110-30: Da, doua porturi fizice de retea
• Transport SDP: Manual, SAP, RAVENNA method (RTSP)
• Descoperire: SAP, mDNS, NMOS IS-04, RAVENNA method (anuntare RTSP URI si alte servicii)

Electronica - Amplificatoare si alimentare

• Putere iesire amplificator woofer (THD+N cu limiter activat 0.1%): 360 W
• Alimentare: SMPS 100-240 V; 50/60 Hz
• Consum in standby: <=300 mW
• Consum in gol: 37 W
• Consum la putere maxima (100 V / 230 V): 485 W / 462 W
• Standby automat: dupa 20 minute
• Standby amplificator: Dezactivat; definit de utilizator in software

Mecanica

• Material carcasa: lemn; panou electronic din aluminiu
• Finisaj / culoare: antracit metalic (RAL 7021) fata; negru (RAL 9005) spate
• Conditii de functionare: +10°C … +40°C; umiditate relativa <75% fara condens
• Conditii transport / depozitare: -25°C … +60°C; umiditate relativa <90% fara condens
• Woofer: 2 x 265 mm (10 inch) cu grilaje metalice de protectie
• Punct de montaj stativ boxa: soclu de 35 mm pe panoul superior
• Dimensiuni produs (I x L x A): 737 x 330 x 645 mm
• Volum net extern: 157 litri
• Greutate produs: 44.5 kg
• Dimensiuni ambalaj (I x L x A): 839 x 454 x 749 mm
• Greutate totala ambalata: 51.2 kg
• Greutate ambalaj (cu accesorii): 6.7 kg
• Volum pachet: 0.285 m³
• Continut livrare: subwoofer KH 870 II AES67, cabluri alimentare (EU/KC, UK, US, China), ghid rapid, manual utilizare
• Ax acustic orizontal: 165 mm
• Ax acustic vertical (de la baza): 365 mm

Accesorii incluse:

• Cabluri de alimentare (EU/KC, UK, US, China)
• Ghid rapid
• Manual de utilizare
