Neumann KH 80 DSP W

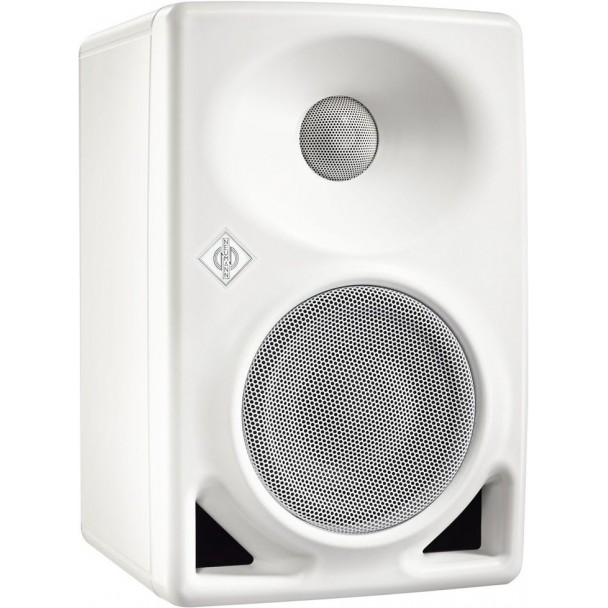

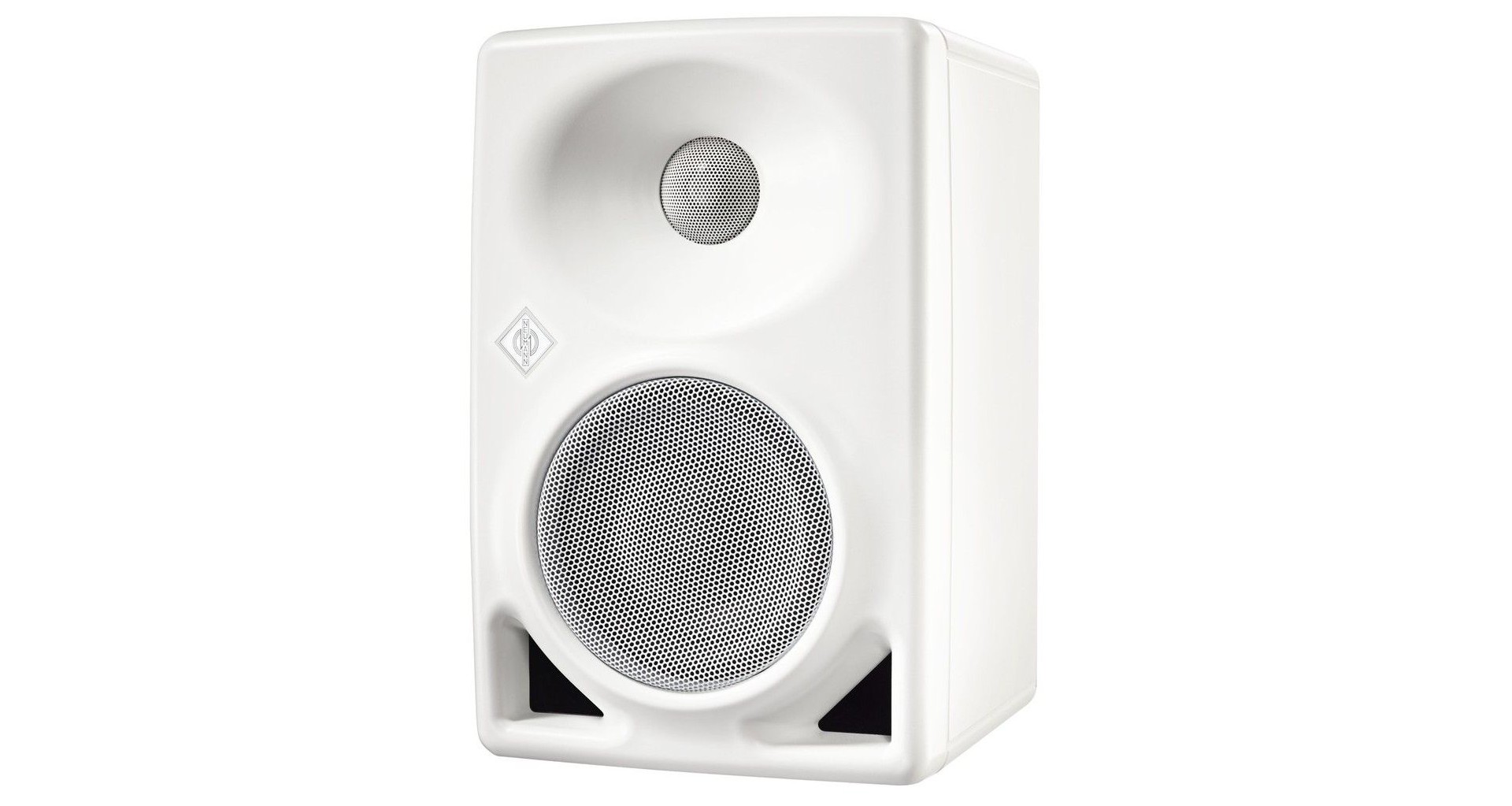

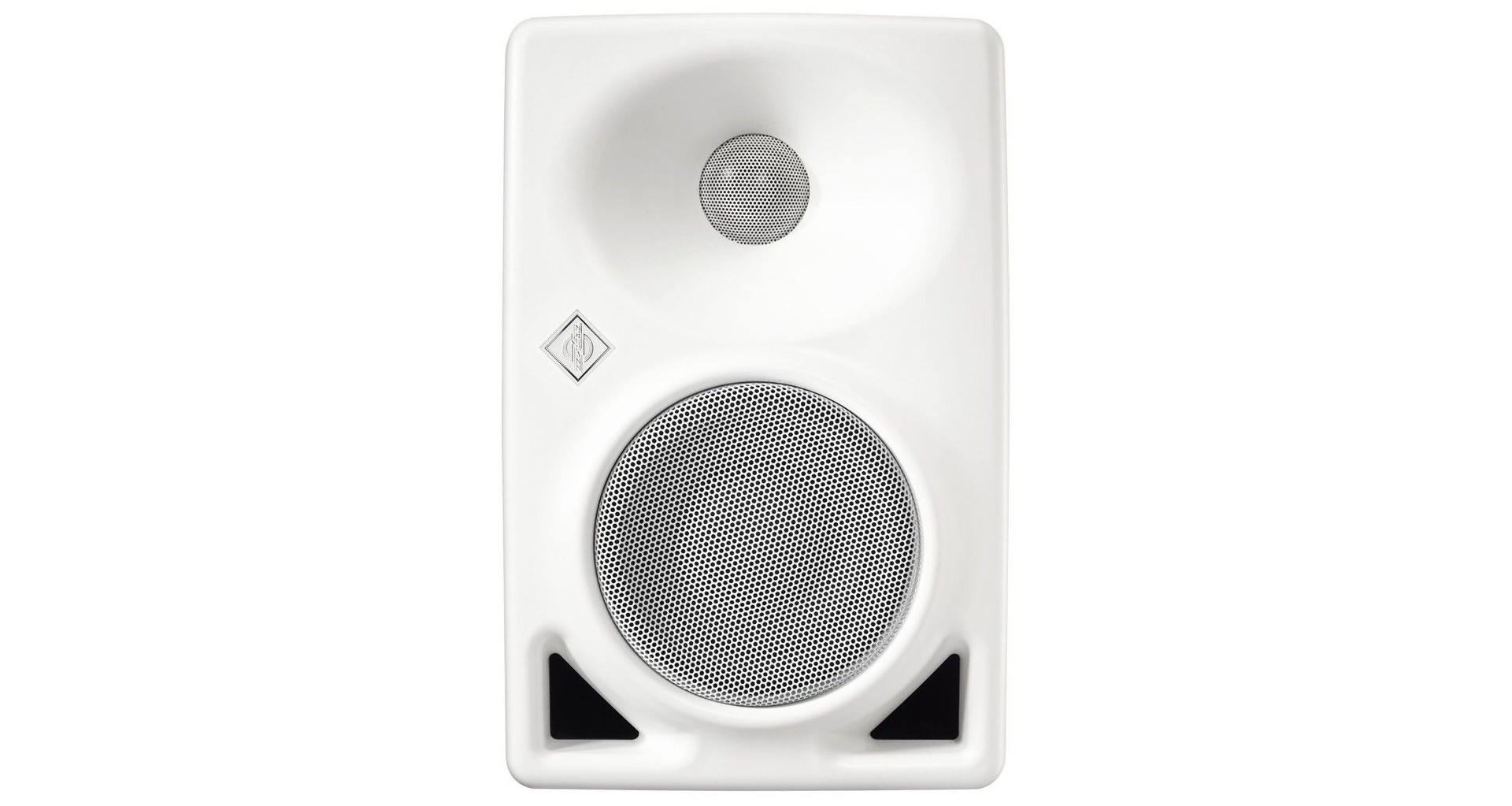

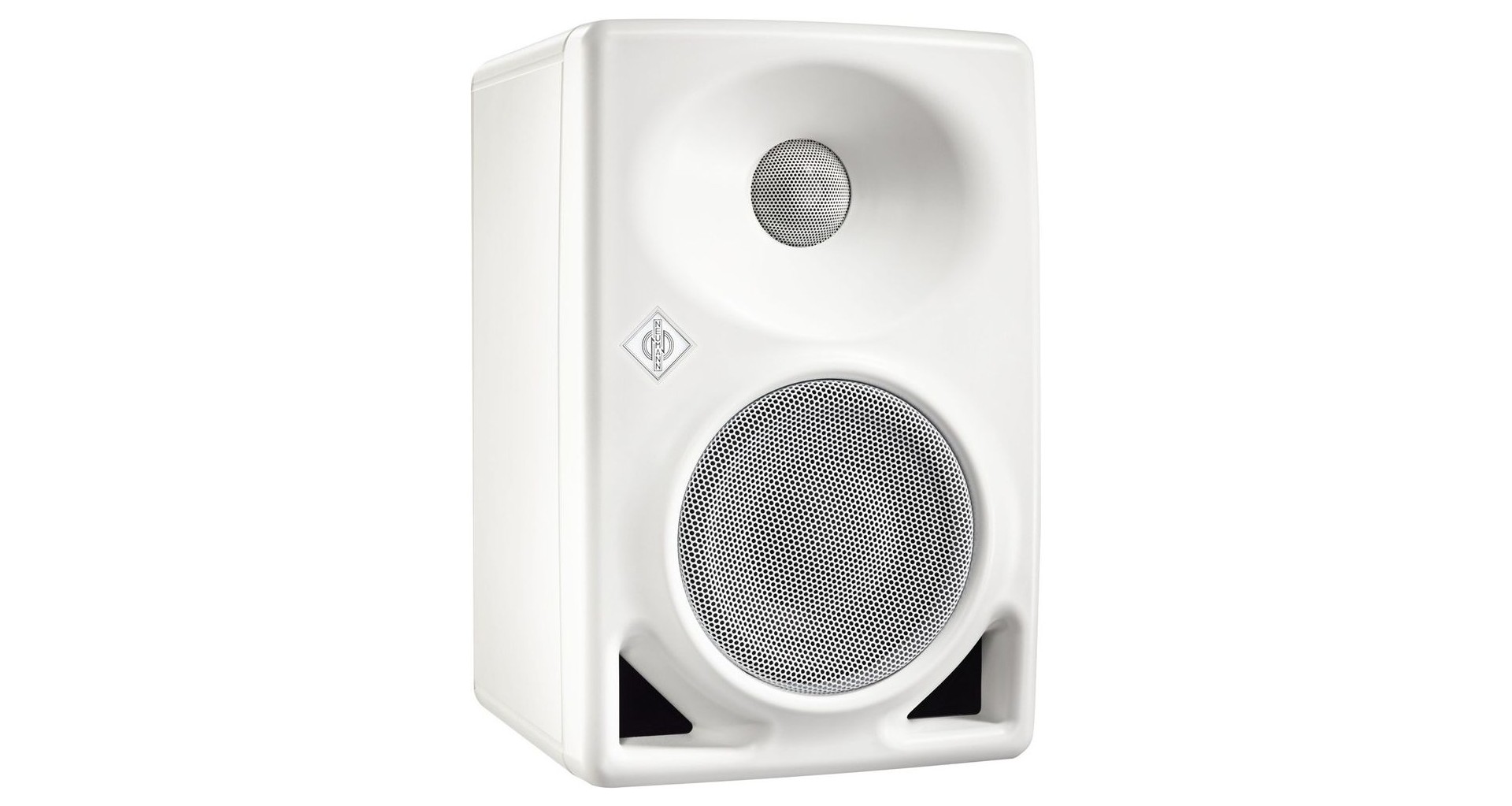

Neumann KH 80 DSP W este un monitor activ de studio compact in doua cai, cu woofer de 4 inch, tweeter de 1 inch si waveguide MMD (Mathematically Modelled Dispersion), in varianta de culoare alba. Este potrivit pentru monitorizare near-field. Nucleul digital ofera filtrare, crossover cu faza liniara si adaptare la camera prin software-ul MA 1 (Automatic Monitor Alignment).

Caracteristici generale:

• Boxa in doua cai, bass reflex, cu woofer de 4 inch si tweeter de 1 inch

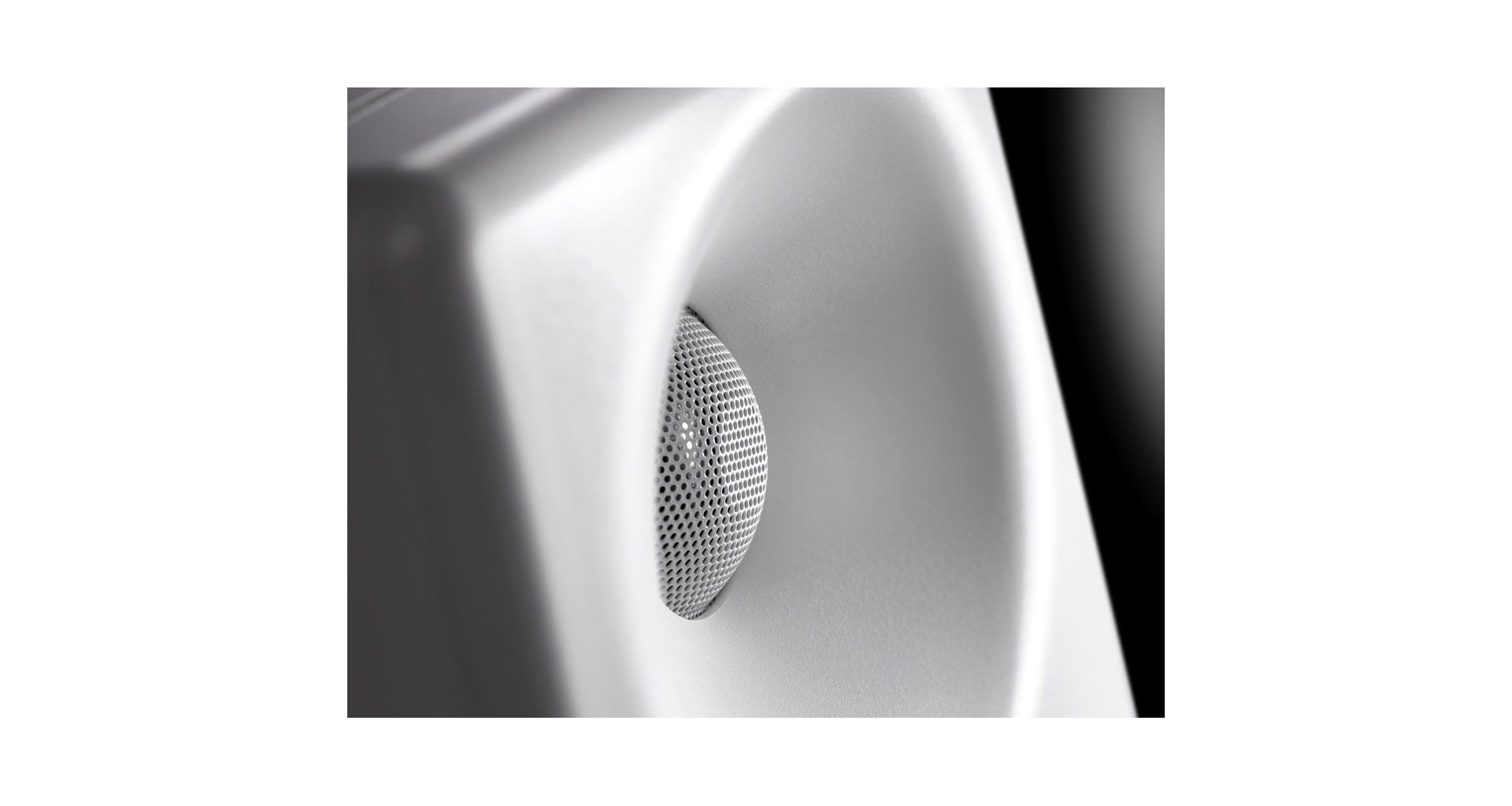

• Tweeter dezvoltat de Neumann, cu dom din tesatura de aliaj, pentru distorsiune non-liniara redusa
• Waveguide eliptic MMD: dispersie orizontala larga si dispersie verticala ingusta, care reduce reflexiile de pe consola

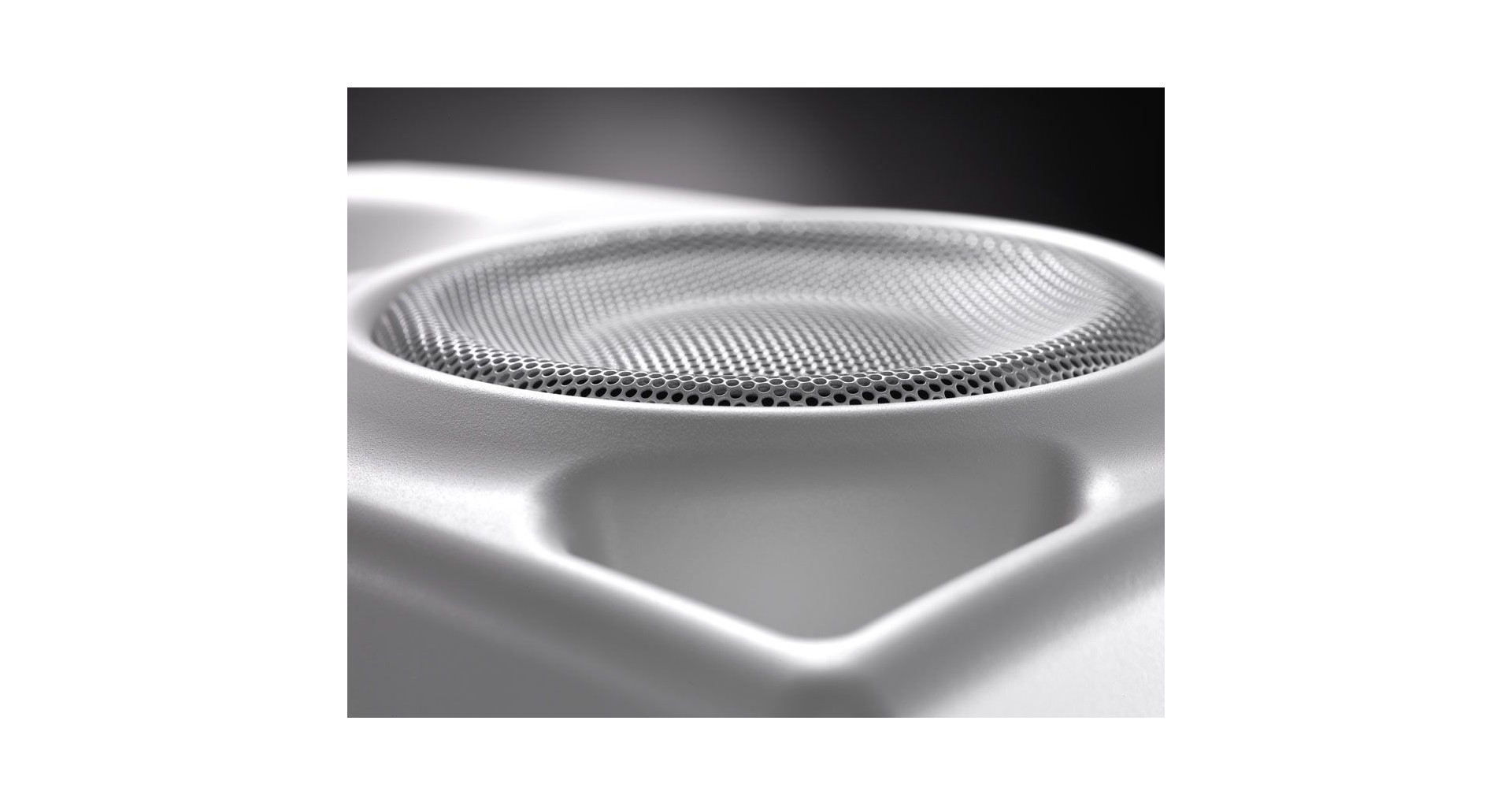

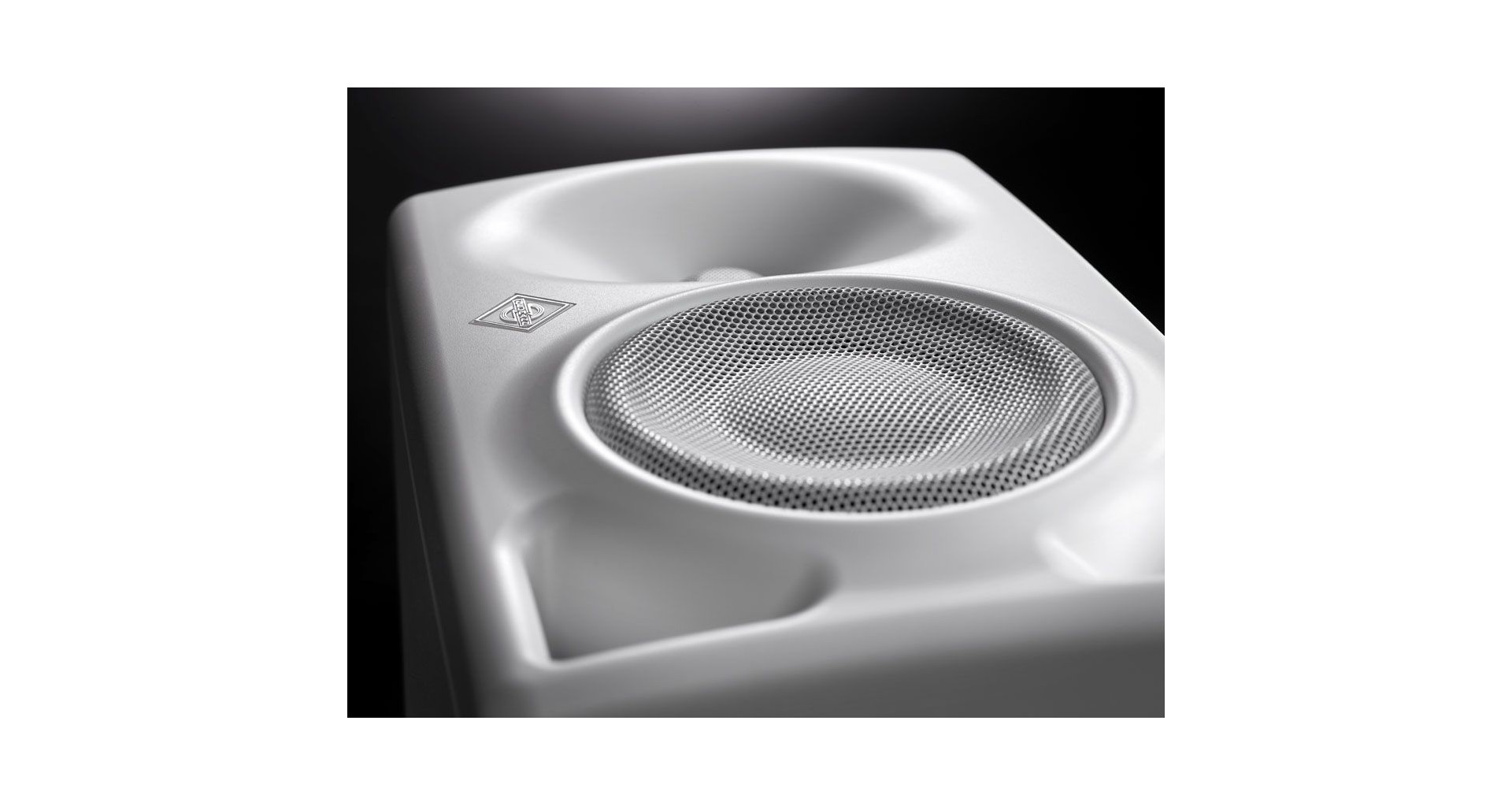

• Woofer cu con compozit long-throw si ELFF (Extremely Linear Force Factor), pe cos turnat optimizat pentru flux de aer
• Porturi bass reflex mari, cu amortizarea rezonantei tevii
• Carcasa compacta din compozit de policarbonat, cu panou frontal dintr-o singura bucata
• Crossover cu faza liniara si procesare DSP pe 24 biti / 48 kHz
• Aliniere la camera prin software-ul MA 1; delay reglabil pana la 70 ms pentru sincronizare audio-video

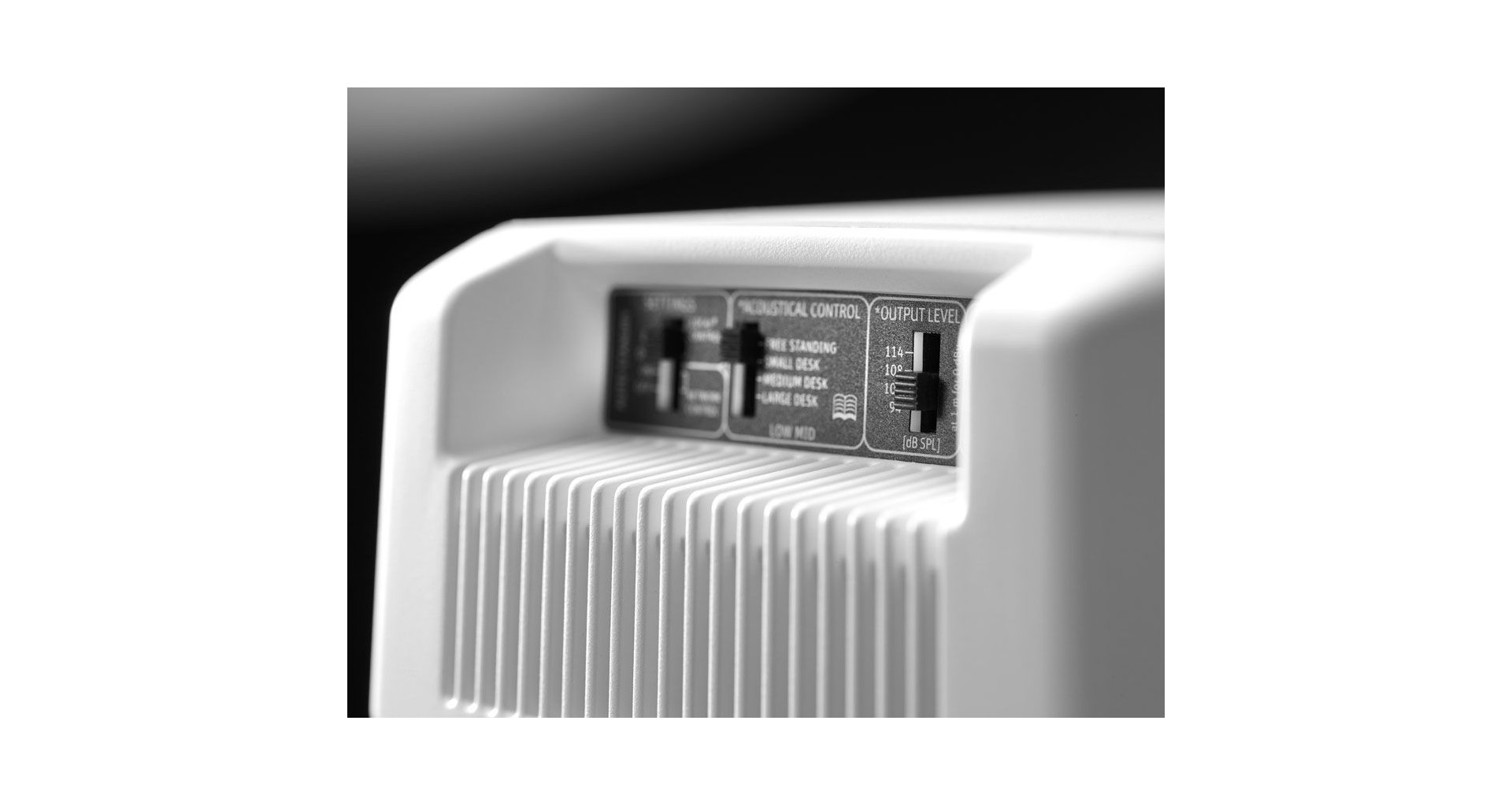

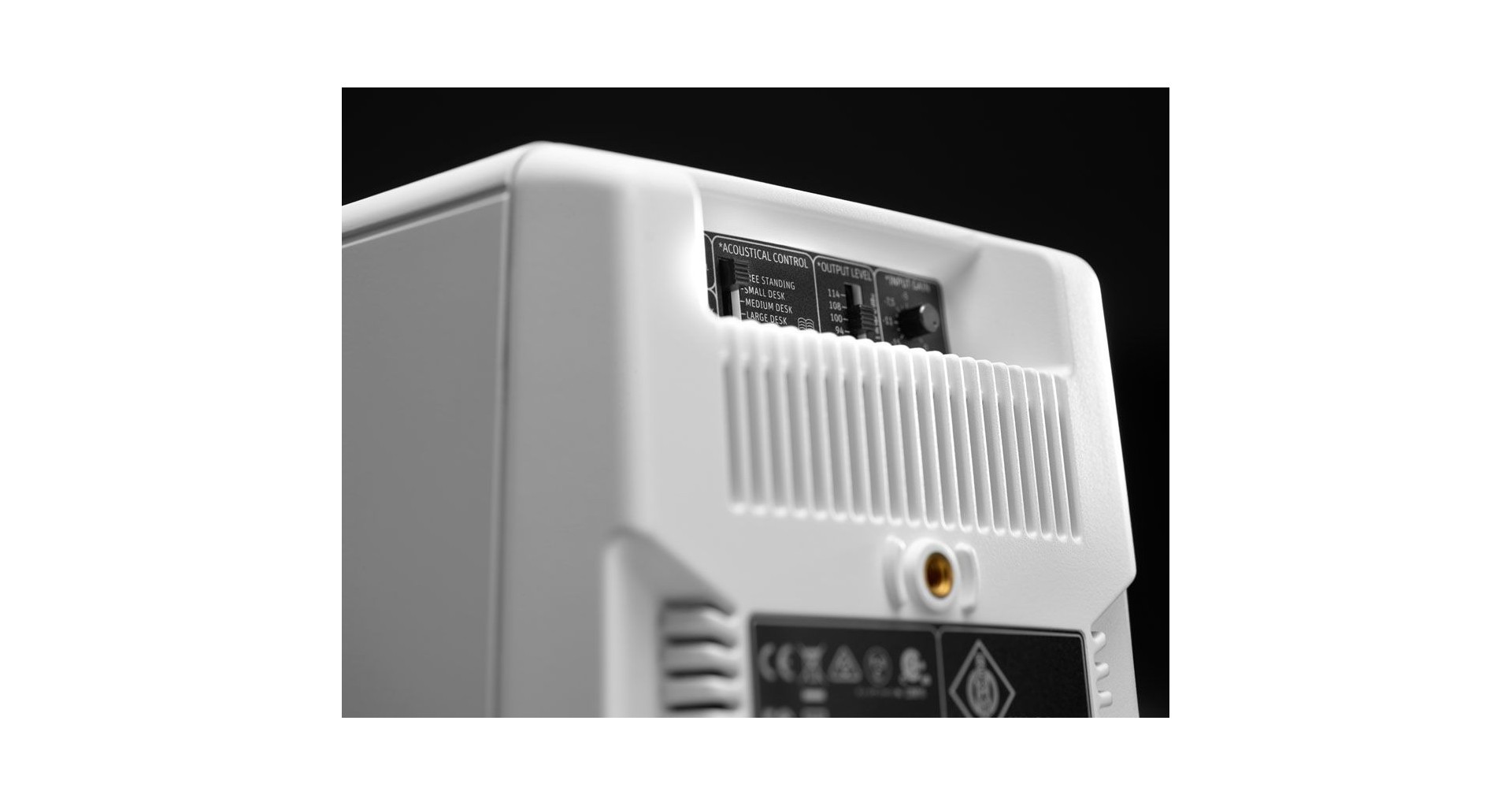

• Control acustic in 4 pozitii pentru joase-medii si controale de gain de intrare si de nivel de iesire

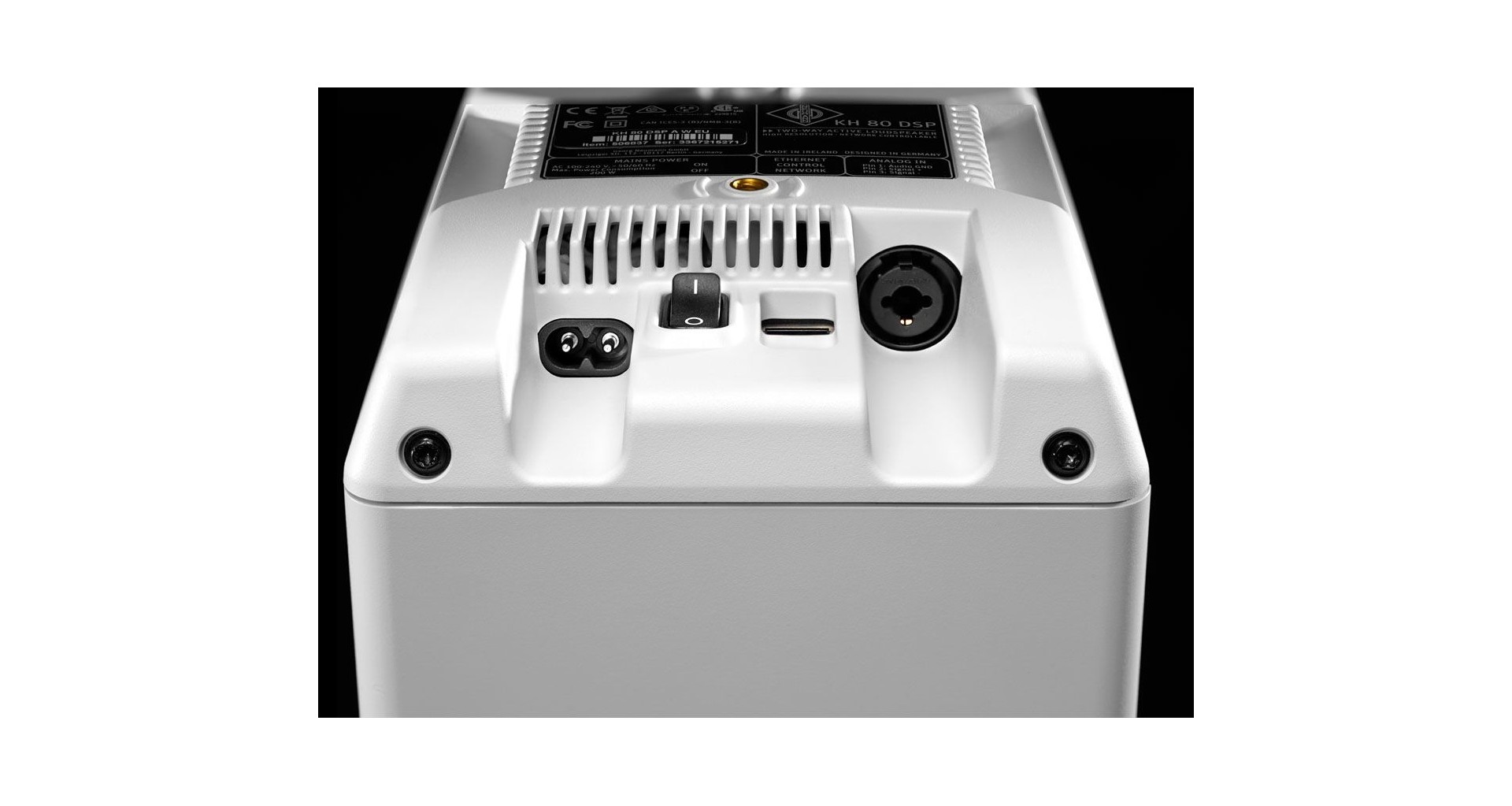

• Intrare analogica XLR sau jack 6.3 mm, balansata electronic, cu lant de semnal complet simetric

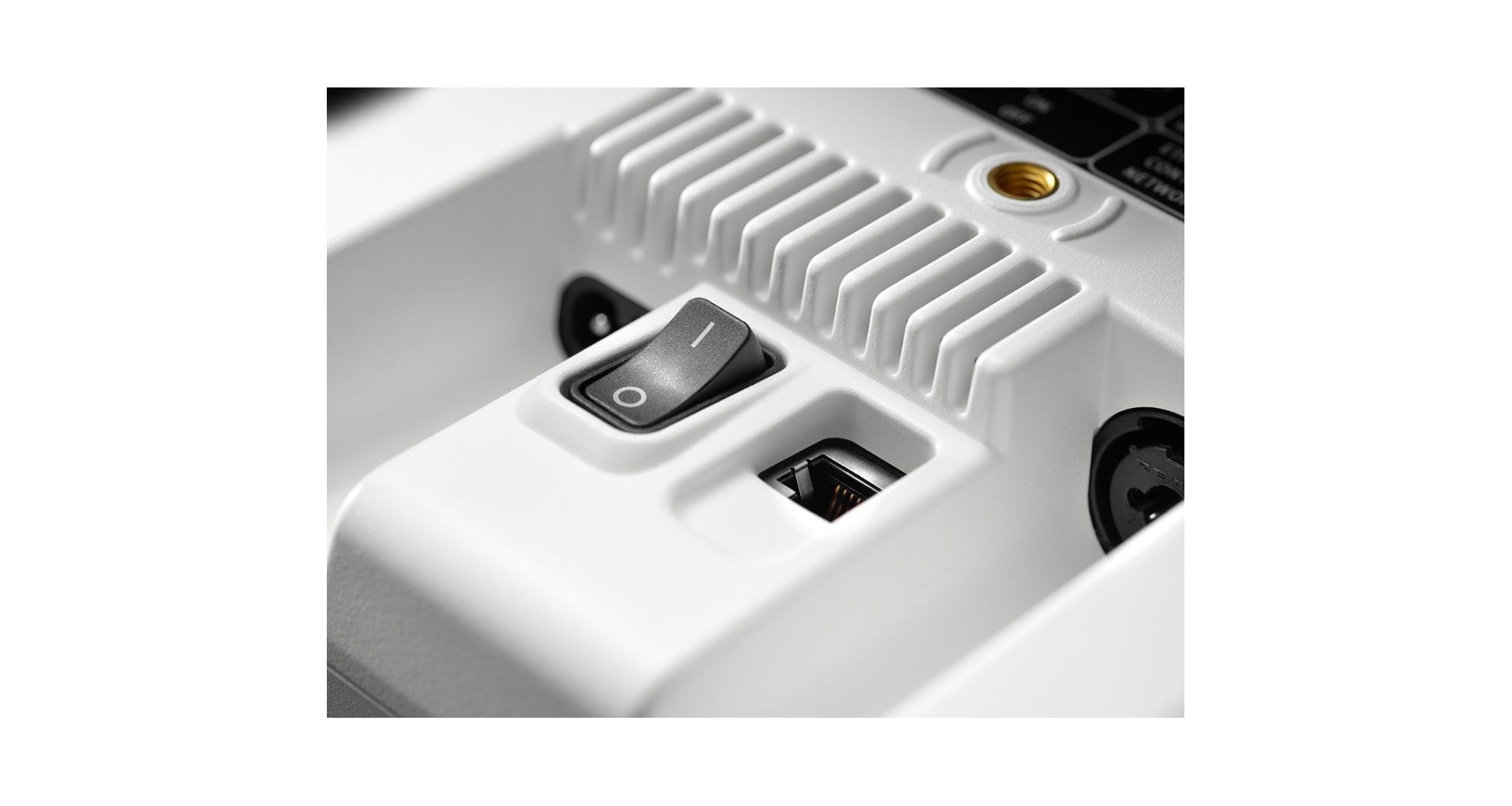

• Conector de retea cu protocol IP standard
• Functie standby; sursa de alimentare universala de 100 - 240 V
• Pereche perfect potrivita cu orice alt KH 80 DSP

Specificatii tehnice:

Specificatii principale:

• Tip: Monitor activ de studio in doua cai
• Principiu acustic: Bass reflex, porturi frontale
• Woofer: 100 mm (4 inch)
• Tweeter: 25 mm (1 inch)
• Raspuns in frecventa (+/- 3 dB, camp liber): 57 Hz - 21 kHz
• Frecventa de crossover: 1.8 kHz, panta de 48 dB / octava (ordinul 8, cu corectie de faza)
• Nivel maxim de iesire: 108.8 dB SPL (3% THD, 1 m, semispatiu, medie 100 Hz - 6 kHz)
• Culoare: Alb

Acustica:

• Raspuns in frecventa, +/- 6 dB (camp liber): 53 Hz - 21 kHz
• Raspuns in frecventa in banda de trecere: 61 Hz - 20 kHz, +/- 1.25 dB
• Deviere de liniaritate intre 100 Hz si 10 kHz: +/- 0.7 dB
• Precizie de reproducere intre 100 Hz si 10 kHz (100%, 80%, 50% din boxele produse): +/- 0.26; +/- 0.23; +/- 0.17 dB
• Zgomot propriu la 10 cm: sub 20 dB(A) SPL
• Iesire sinusoidala cu THD sub 0.5% la 1 m, semispatiu: 90 dB SPL (peste 200 Hz)
• SPL maxim, spatiu complet (3% THD, 1 m, medie 100 Hz - 6 kHz): 102.8 dB
• SPL maxim la joase, semispatiu (50 - 100 Hz): 96.8 dB
• SPL maxim IEC 60268-5 la 1 m: 104 dB(C)
• SPL maxim la 2.3 m, pereche full range: 93 dB(C)
• SPL maxim la 2.3 m, pereche cu subwoofer: 100 dB(C)
• SPL maxim de lunga durata cu zgomot roz la 2.3 m (individual / pereche full range): 88 / 93 dB(C)
• SPL maxim de lunga durata cu zgomot roz la 2.3 m (individual / pereche cu subwoofer): 91 / 96 dB(C)
• SPL maxim Dolby DARDT, full range / bass managed: 113 dB / 118 dB
• Distanta de ascultare recomandata: 0.75 - 2.0 m
• Distanta de ascultare posibila: 0.5 - 3.0 m

Intrari, convertoare si delay:

• Intrare analogica: XLR / jack 6.3 mm, balansata electronic, 14 kohm
• Nivel maxim de intrare: +24 dBu (setare SPL 94 dB); +18 dBu (100 dB); +10 dBu (108 dB); +4 dBu (114 dB)
• CMRR: peste 56 dB la 15 kHz
• Control de volum: prin software-ul MA 1, 0 ... -inf dB, rezolutie 0.1 dB
• Convertor digital: 24 biti DAC, Delta-Sigma, esantionare 48 kHz
• Interval dinamic A-D: 114 dB(A)
• Interval dinamic D-A: 114 dB(A) woofer; 117 dB(A) tweeter
• Interval dinamic analog (A-D-A), THD+N: 111 dB(A) woofer; 112 dB(A) tweeter
• Latenta A-D-A (faza liniara): 2 ms
• Delay reglabil: 0 - 70 ms, rezolutie 0.1 ms (3.44 cm)
• Sincronizare audio-video (lip sync): 1.75 cadre de 40 ms; 2.1 cadre de 33 ms
• Distanta maxima time-of-flight: 24 m

Controale si DSP:

• Control de gain de intrare: 0 dB ... -15 dB
• Nivel de iesire (la 1 m, pentru 0 dBu la intrare): 94; 100; 108; 114 dB SPL
• Egalizare joase-medii: 0; -1.5; -3; -4.5 dB
• Control: Local; prin retea
• Corectie de faza FIR: Faza liniara (170 Hz - 16 kHz; +/- 45°)
• Filtru infrasonic: 61 Hz, 12 dB / octava
• Protectii: Limitatoare soft clip, de peak si termice independente pentru woofer si tweeter; limitator de excursie al woofer-ului; limitator termic pentru electronica si amplificatoare
• Control la distanta: Software MA 1

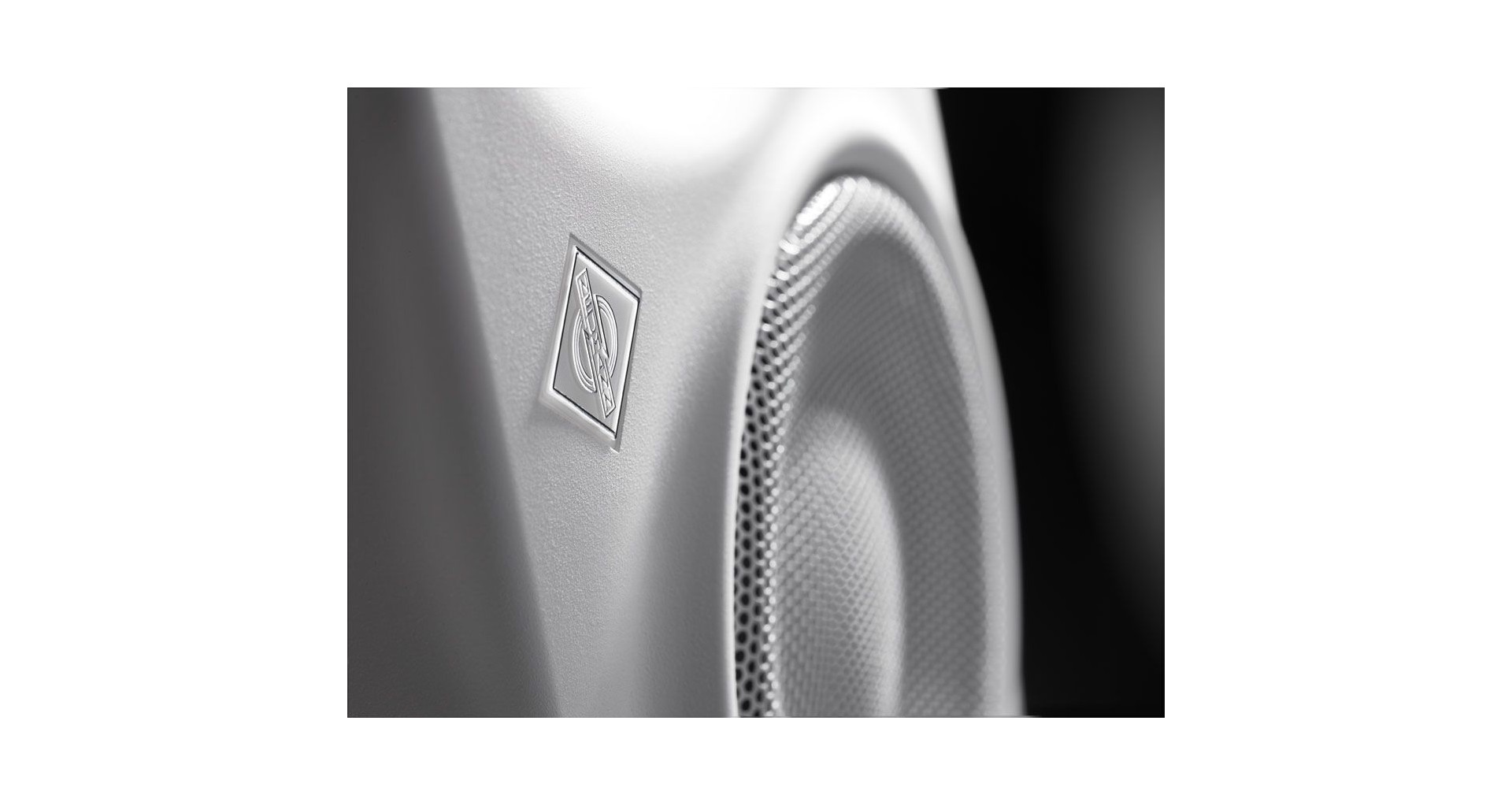

• Indicator luminos: Logo Neumann alb (functionare normala), roz (identificare), rosu (limita, clip, erori, protectie, mute)
• Luminozitate logo: reglabila din software-ul MA 1

Amplificare si alimentare:

• Amplificator woofer (THD+N 10%, limitator dezactivat): 120W
• Amplificator tweeter (THD+N 10%, limitator dezactivat): 70W
• Amplificator woofer (THD+N 0.1%, limitator dezactivat): 90W
• Amplificator tweeter (THD+N 0.1%, limitator dezactivat): 50W
• Alimentare: 100 - 240 V, 50 / 60 Hz
• Consum in standby (230 V / 100 V): sub 330 / 50 mW
• Consum in repaus (230 V / 100 V): 9 / 8W
• Consum la iesire maxima: 180W
• Curent de pornire (peak): 20 A
• Standby automat: 90 minute (implicit), reglabil din software

Constructie, dimensiuni si greutate:

• Material carcasa: Compozit din policarbonat
• Grile de protectie: Metalice, pentru woofer si tweeter

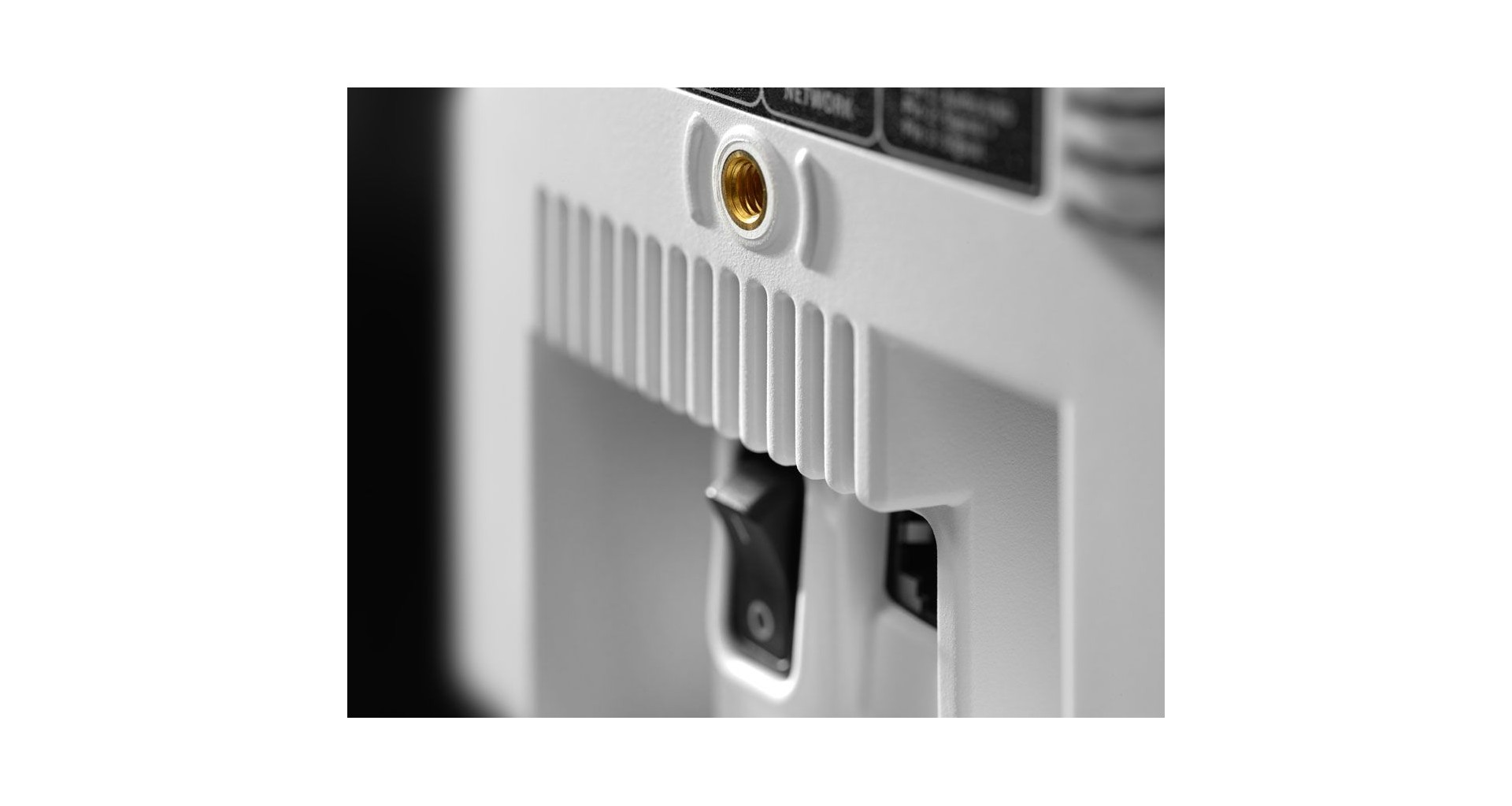

• Puncte de montare: 2 x filete M6, distanta 70 mm, adancime 15 mm
• Temperatura de functionare: +10 ... +40 °C
• Dimensiuni (inaltime x latime x adancime): 233 x 154 x 194 mm
• Greutate: 3.5 kg

Continutul pachetului:

• Monitor KH 80 DSP
• 4 piciorusi autoadezivi
• Cablu de alimentare
• Ghid de siguranta
• Supliment "Getting Started Quickly"

Accesorii optionale:

• MA 1 - software de aliniere automata a monitoarelor (cu microfon de masura)
• Subwoofer KH 750 DSP
• Suporturi de montaj LH 28, LH 29, LH 32, LH 37, LH 43, LH 45, LH 46, LH 47, LH 48, LH 61, LH 64, LH 65
