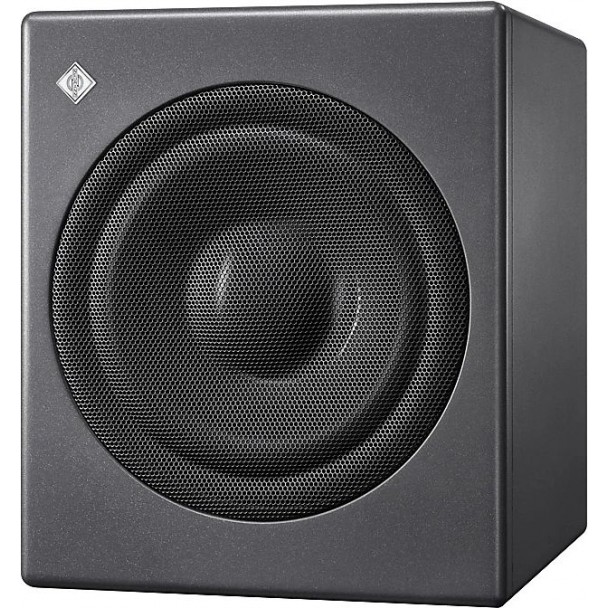

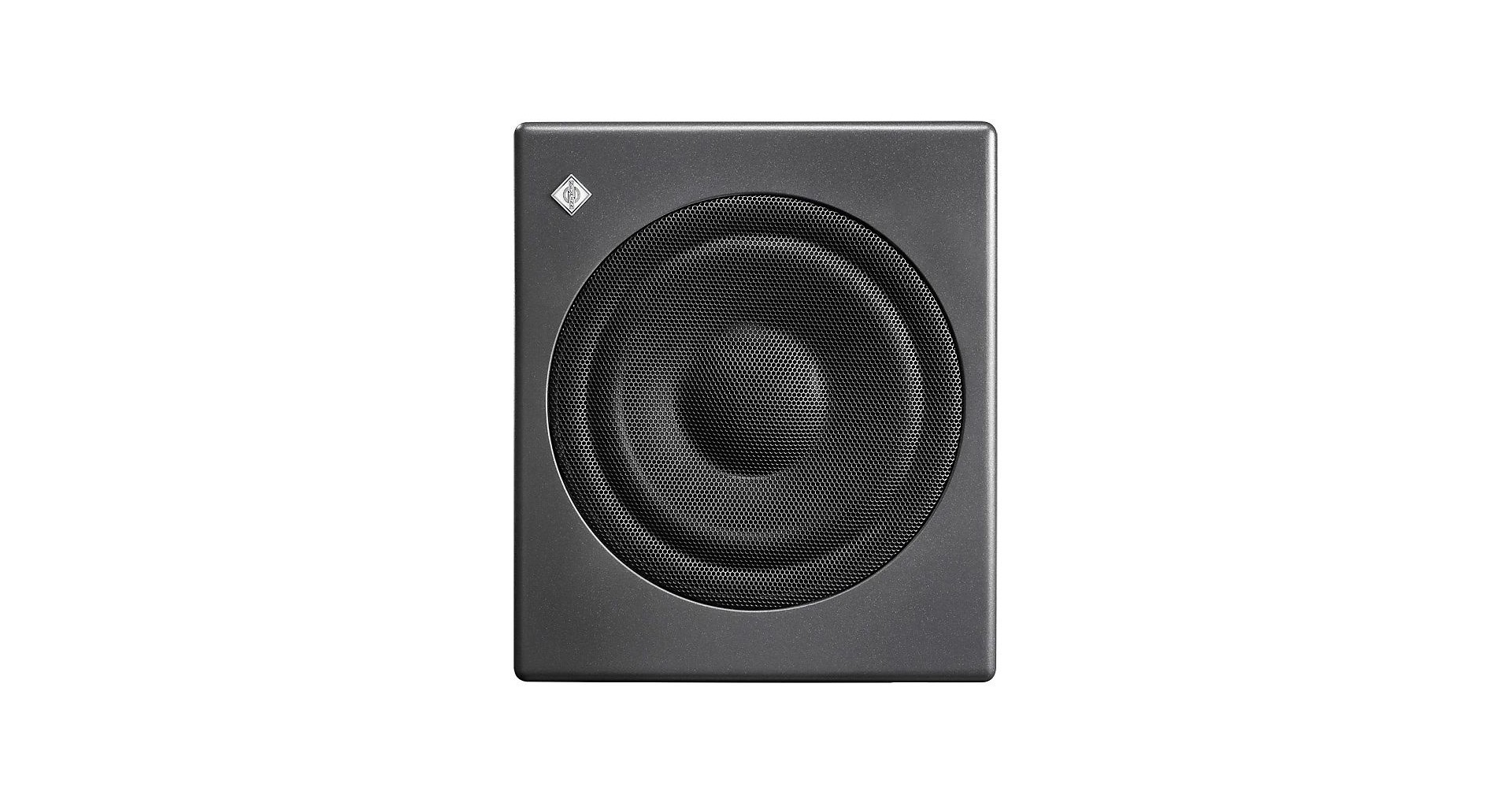

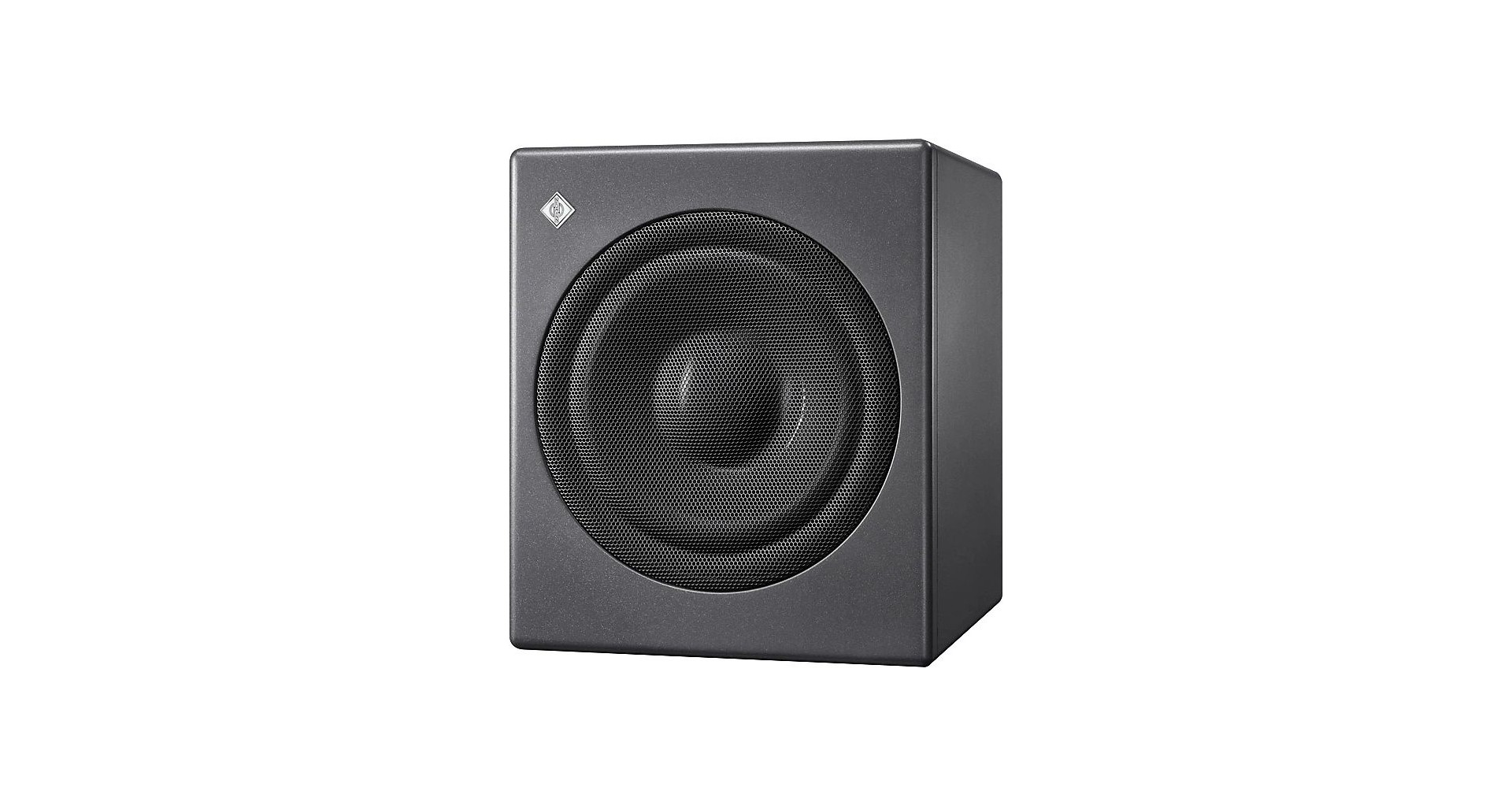

Neumann KH 750 AES67

Caracteristici generale:

• Subwoofer de studio compact, optim pentru camere mici si monitoare de dimensiuni reduse
• Difuzor de 10" cu tehnologie ELFF™ pentru un raspuns liniar si distorsiuni reduse
• Carcasa inchisa din lemn cu raspuns rapid si bass precis
• Bass Manager flexibil (2.0/0.1) cu patru moduri de rutare
• Intrari si iesiri analogice XLR balansate si intrari/iesiri digitale AES3/S/P-DIF
• Corectie automata a camerei prin microfonul de masura MA 1, inclusiv pentru monitoare Neumann fara DSP (microfonul nu este inclus)
• Control si configurare prin aplicatia Neumann.Control si conexiune de retea
• Protectie avansata pentru difuzor si amplificator, inclusiv grila de protectie
• Standby automat configurabil si consum redus de energie
• Potrivit pentru mixing, masterizare, productie muzicala si post-productie

Specificatii tehnice:

Specificatii acustice:

• Raspuns in frecventa in camp liber ±6 dB: 16 - 800 Hz
• THD+N: analog; digital: < -100 dB; < -90 dB
• Raspuns in frecventa in camp liber ±3 dB: 18 - 750 Hz
• Zgomot propriu la 10 cm (cu gain de intrare setat la 100 dB SPL pentru 0 dBu): <20 dB(A) SPL
• Iesire semnal sinusoidal cu THD < 0.5 % la 1 m in half space: 95 dB SPL (>70 Hz)
• Capacitate bass - SPL maxim in half space la 3% THD la 1 m (medie 50-100 Hz): 105.0 dB SPL
• Crosstalk (1 kHz), level matching: < -90 dB; ±0.1 dB
• Dolby DARDT - SPL maxim bass gestionat: 113 dB
• Principiu acustic: Inchis

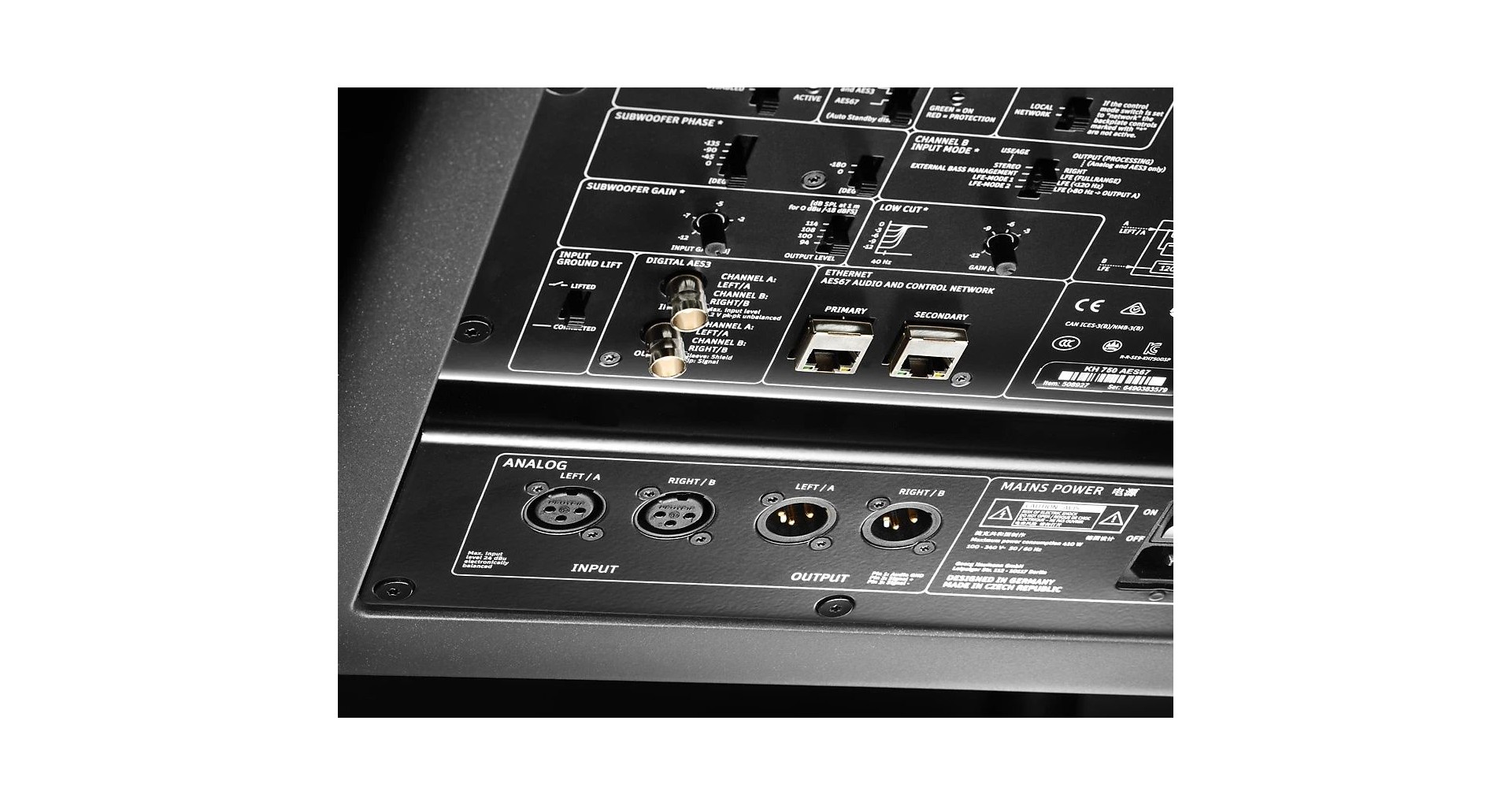

Intrari si iesiri analogice:

• Intrare analogica: 2 x XLR balansat electronic
• Impedanta de intrare analogica: >13k Ohmi
• Nivel maxim de intrare: +24 dBu
• Raport de respingere mod comun (CMRR): > 56 dB @ 15 kHz
• Control volum: prin software Neumann.Control
• Intervalul si rezolutia controlului volumului: 0 … -∞ dB; 0.1 dB
• Dinamica analogica (THD+N): 119 dB(A); <0.003% (-90 dB)

Intrari si iesiri digitale:

• Intrare digitala: BNC (75 Ω) AES3; S/P-DIF
• Iesire digitala: BNC (75 Ω) AES3
• Convertor digital - rezolutie si design: 16 … 24-bit DAC
• Rata de esantionare convertor digital: 22.05; 24; 32; 44.1; 48; 64; 88.2; 96; 176.4; 192 kHz
• Rata interna de esantionare digitala: 48 kHz
• Rata de esantionare la iesire: 48 kHz
• Interval dinamic A-D-A (convertor): >120 dB(A)
• Interval dinamic D-A: >123 dB(A)
• Sensibilitate digitala: -18 dBFS = 100 dB SPL la 1 m
• Latenta A-D-A / D-A: 1.5 ms (A-D-A faza liniara); 1.2 ms (D-A faza liniara)
• Interval ajustabil al intarzierii: 0 ... 100 ms si 2 x 0 ... 20.8 ms
• Rezolutie intarziere - timp si distanta: 0.1 ms; 3.44 cm (1 3/8")
• Delay maxim pentru sincronizare audio-video: 2.5 (40 ms) cadre; 3 (33 ms) cadre
• Distanta maxima time-of-flight: 2 x 7.16 m (23' 5")

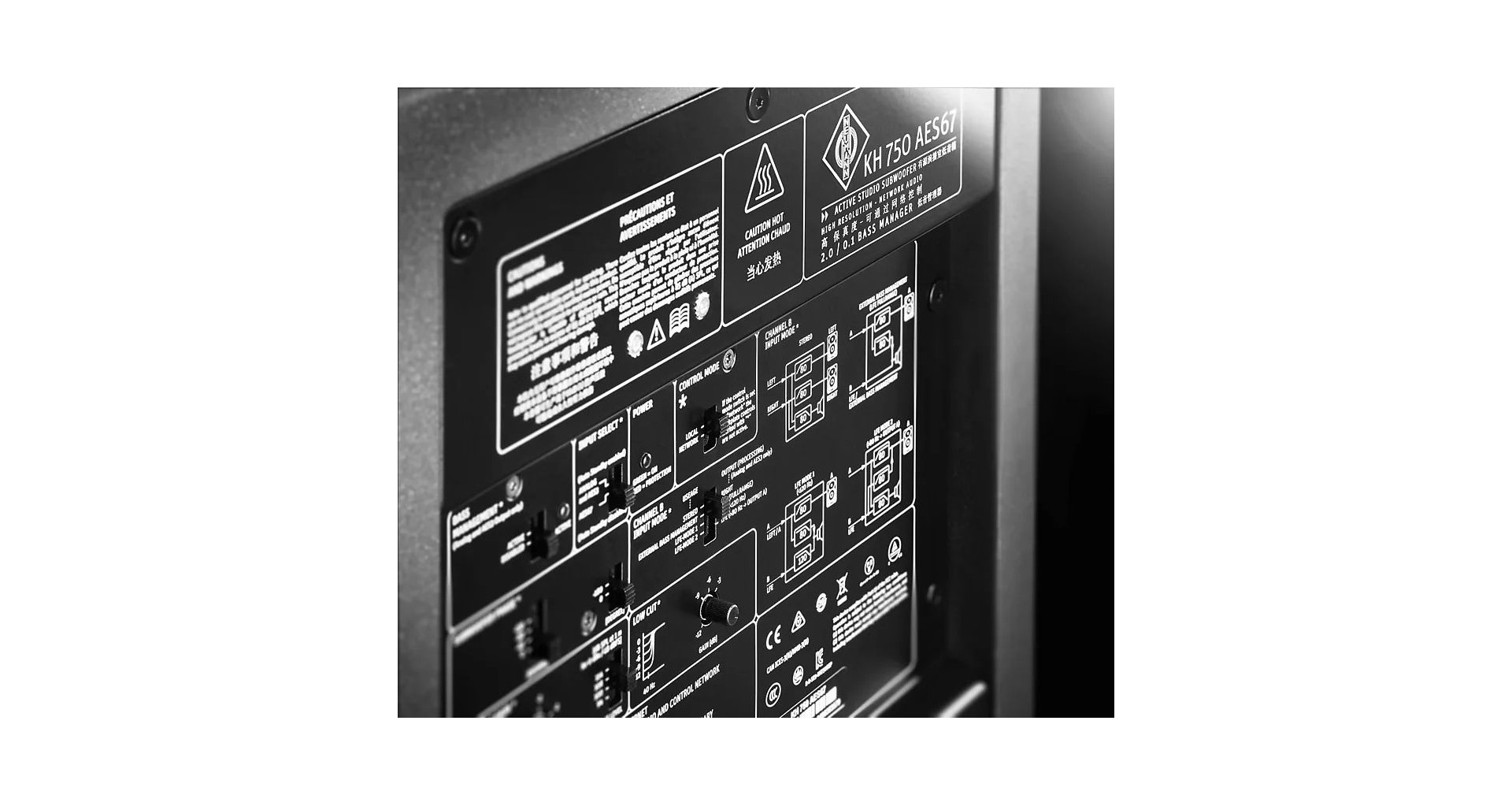

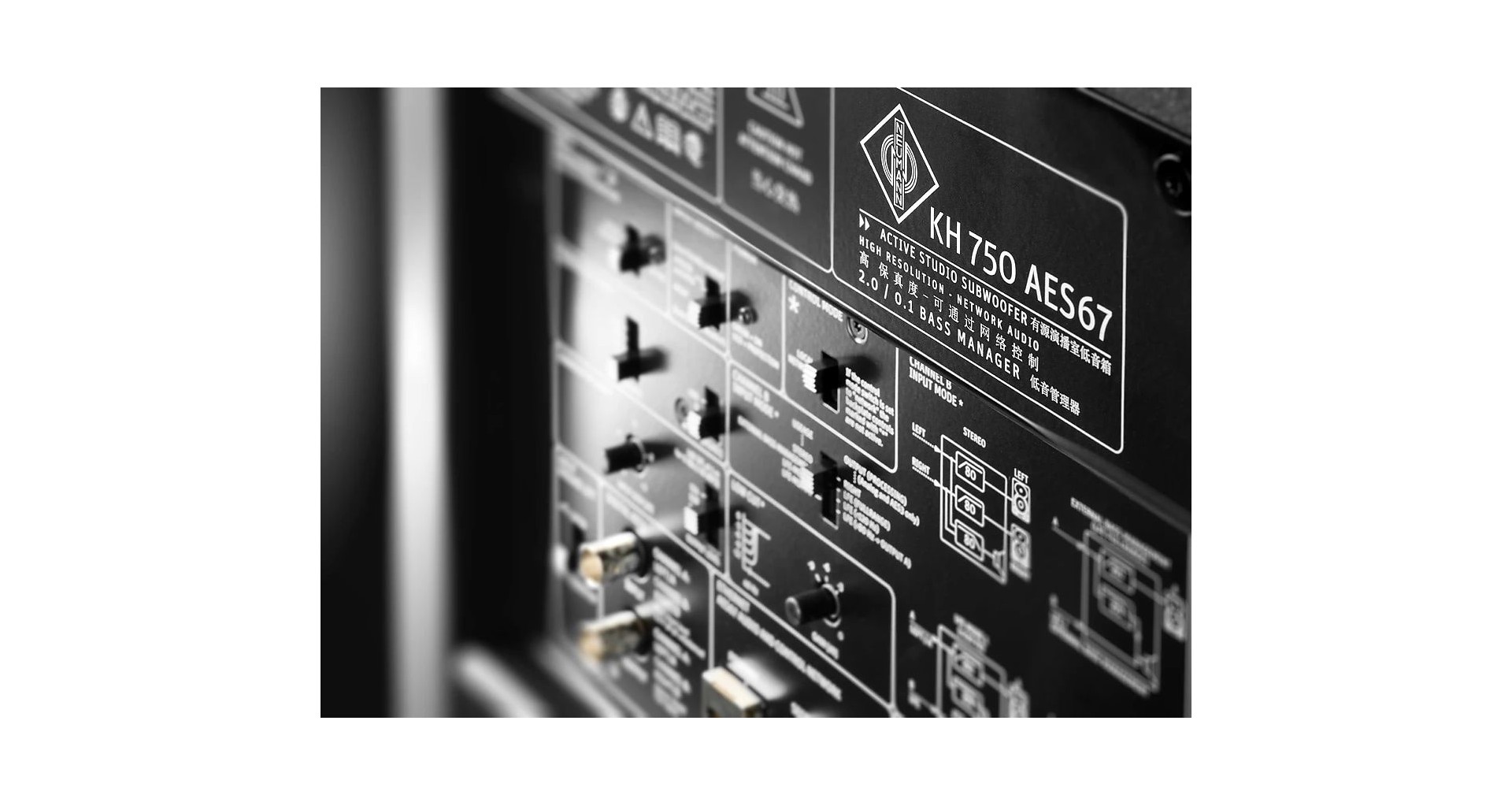

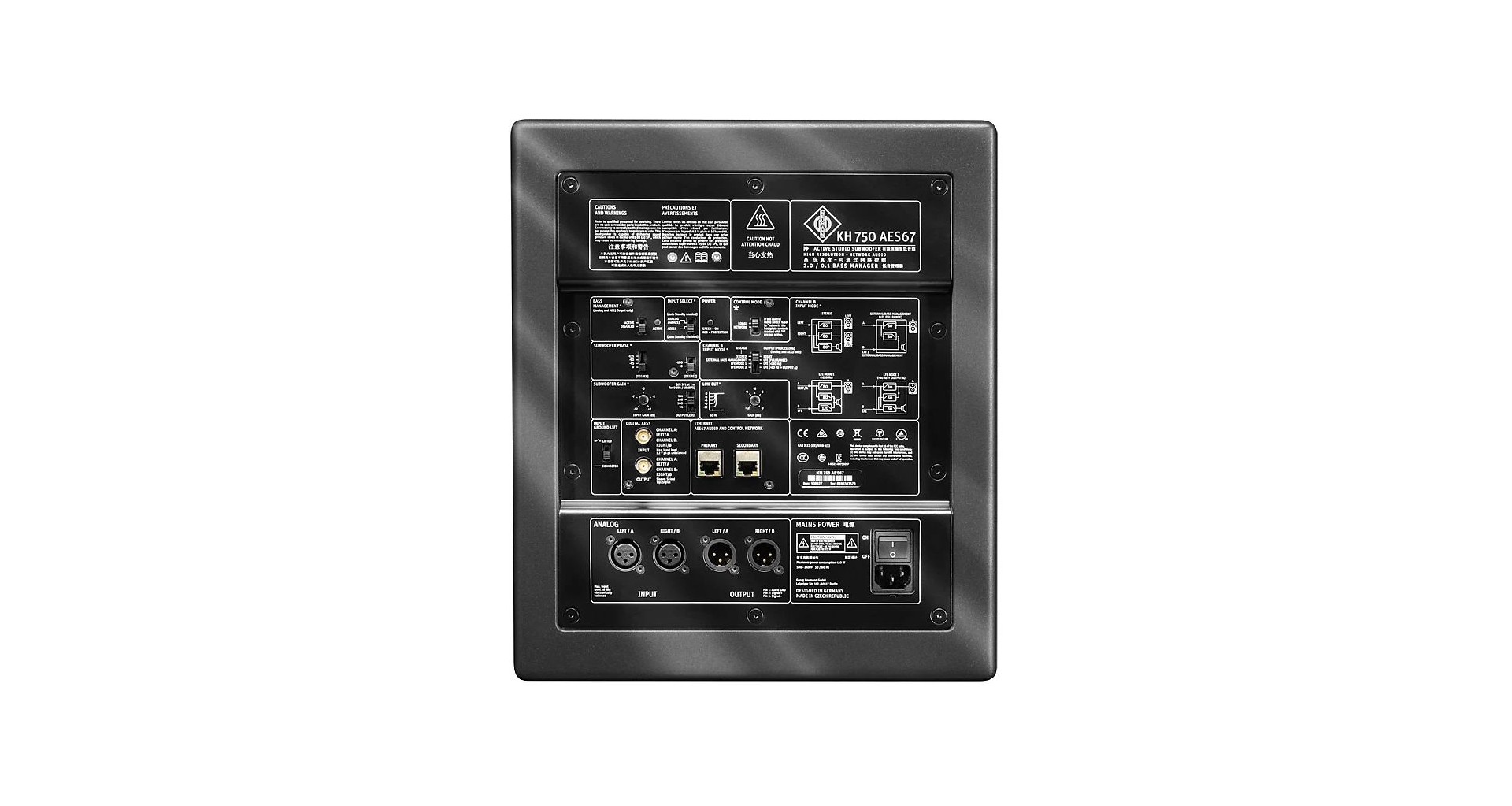

Interfata backplate:

• Control gain intrare (sensibilitate): +2 ... -12 dB
• Control nivel iesire (nivel la 1 m pe baza intrare 0 dBu): 94; 100; 108; 114 dB SPL
• Selectie intrare: BNC (75 Ω) AES3; S/P-DIF

Specificatii parte electronica - Controller:

• Design controller: Digital; activ
• Frecventa de crossover: 80 Hz fix
• Panta crossover: 24 dB/oct; ordin 4
• Egalizare prin software Neumann.Control: 8 x IIR parametric complet + shelf inalte/joase global
• Calibrare automata a camerei prin MA 1: prin accesoriu PAK 1 si software Neumann.Control
• Corectie faza FIR: iesiri cu faza liniara (170 Hz ... 16 kHz; +/- 45°)
• Circuit de protectie: limitator de peak, limitator termic amplificator, limitator temperatura woofer, limitator temperatura electronica, limitator temperatura sursa de alimentare, protectie supracurent amplificator, protectie supracurent sursa, peak limiter
• Filtru infrasonic - frecventa si panta: 17,5 Hz; 12 dB/oct
• Control la distanta: software Neumann.Control prin conector RJ45 cu protocol IP standard
• Afisaj pornit / functionare normala: LED verde
• Afisaj identificare: LED portocaliu
• Afisaj limitare / clip / erori / protectie / boot mute / shut down mute: LED rosu

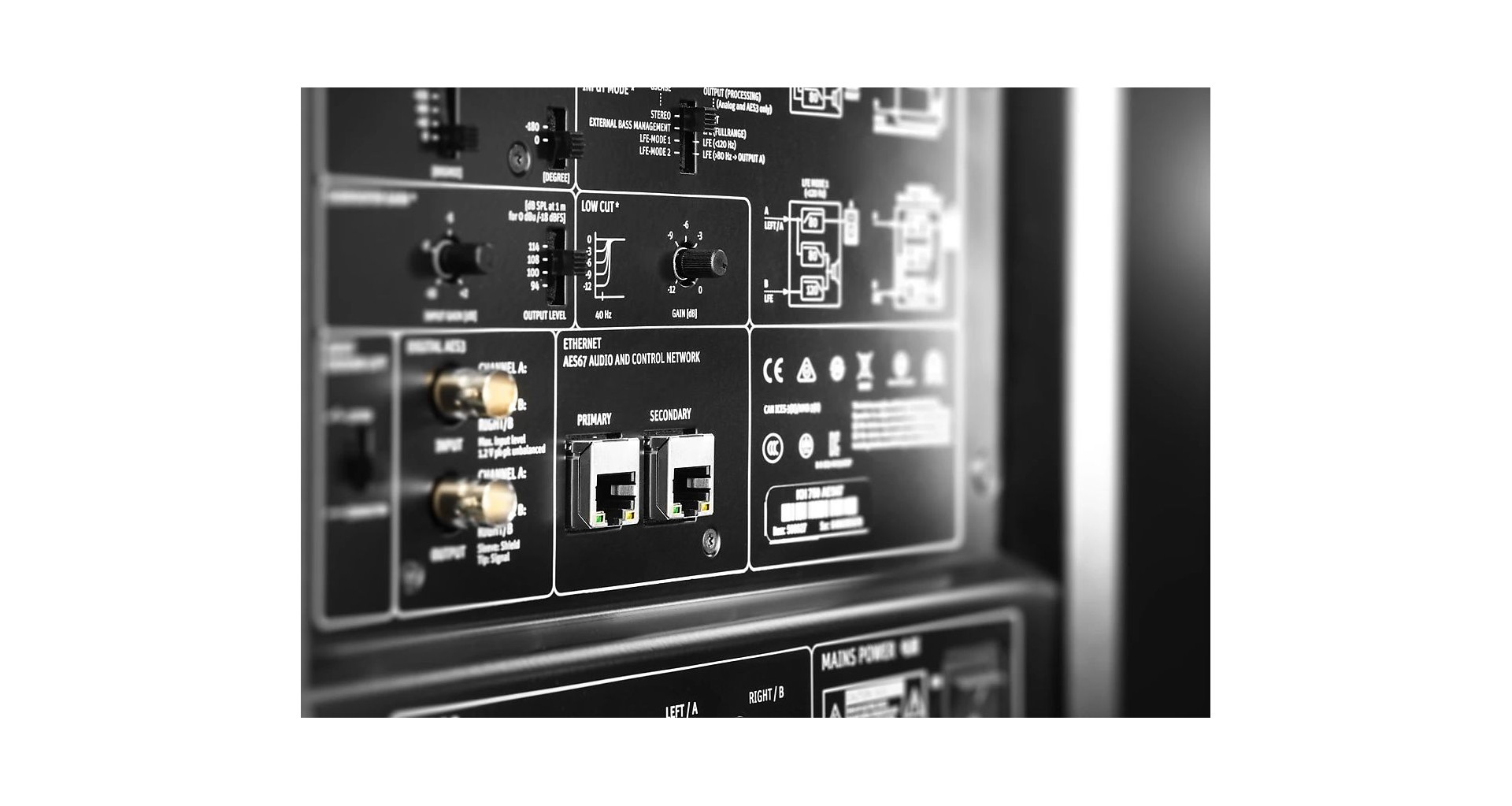

AES67:

• Interfata Audio-over-IP AES67: Interfata audio prin retea AES67 complet redundanta, compatibila cu standardul ST2110; 2 conectori Fast Ethernet 100Base-TX (IEEE 802.3) RJ-45; retea fizica redundanta (ST 2022-7)
• Word length la intrare AES67 Audio-over-IP: 24 biti
• Rata de esantionare la intrare AES67 Audio-over-IP: 44.1 / 48 / 88.2 / 96 kHz
• Management conexiune intrare AES67 Audio-over-IP: RAVENNA, NMOS IS-04 (Descoperire & Inregistrare) si NMOS IS-05 (Management conexiune)

Specificatii parte electronica: Amplificator si alimentare:

• Putere iesire amplificator woofer (THD+N cu limitator dezactivat 10%): 256 W
• Alimentare - tensiune de intrare si frecventa: SMPS 100-240 V; 50/60 Hz
• Consum (230 V / 100 V) standby: <300 mW
• Consum (230 V / 100 V) idle: 18 W
• Consum (230 V / 100 V) putere maxima: 410 W
• Standby: dezactivat; 90 min implicit; configurabil in software

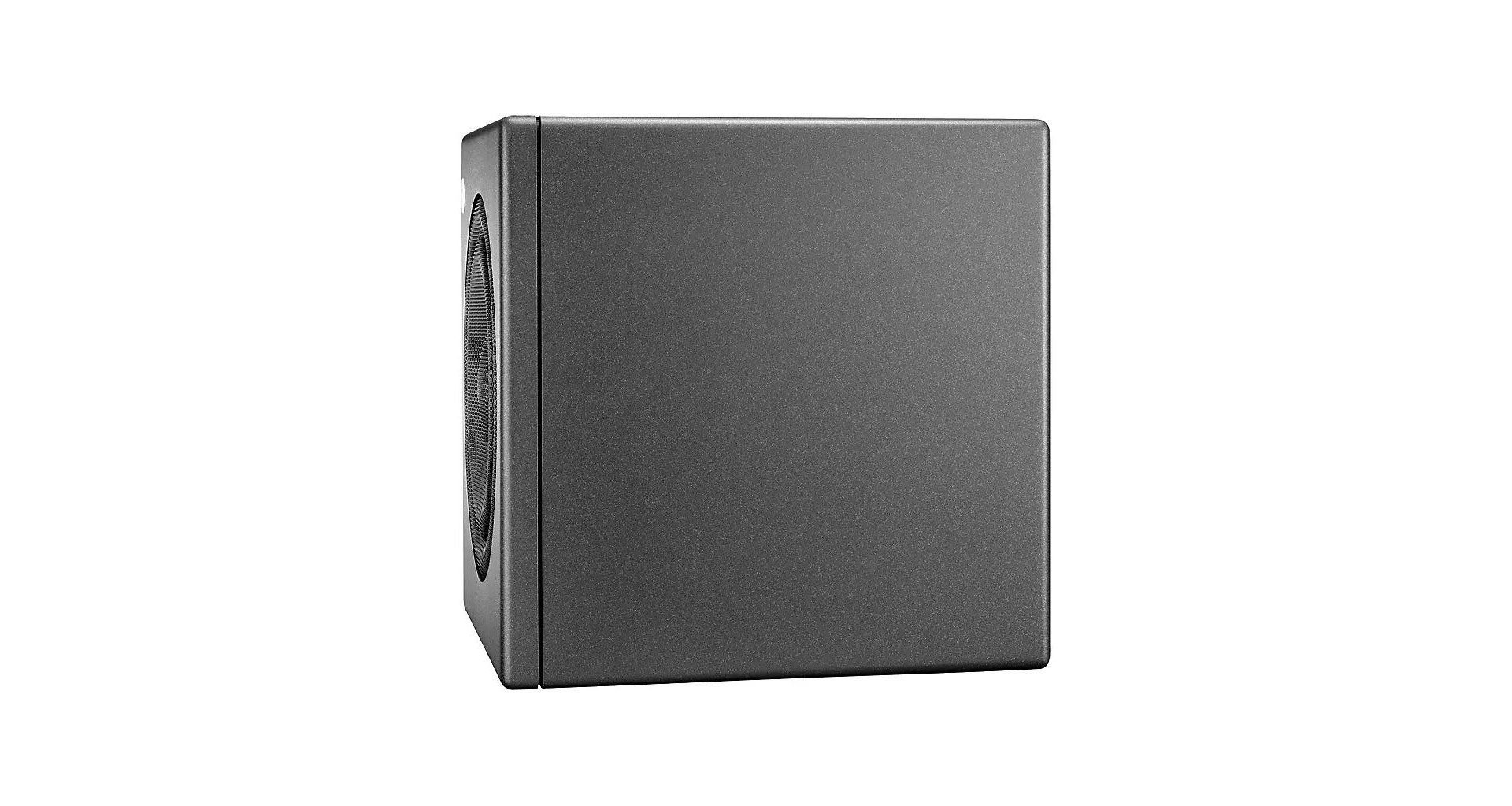

Specificatii mecanice:

• Material carcasa: Lemn, panou electronic din aluminiu
• Finisaj carcasa si culoare (fata/spate): Vopsit; antracit metalic (RAL 7021) / negru (RAL 9005)
• Conditii de functionare: +10° C la +40° C; <75% RH, fara condens
• Conditii transport/depozitare: -25° C la +70° C; <90% RH, fara condens

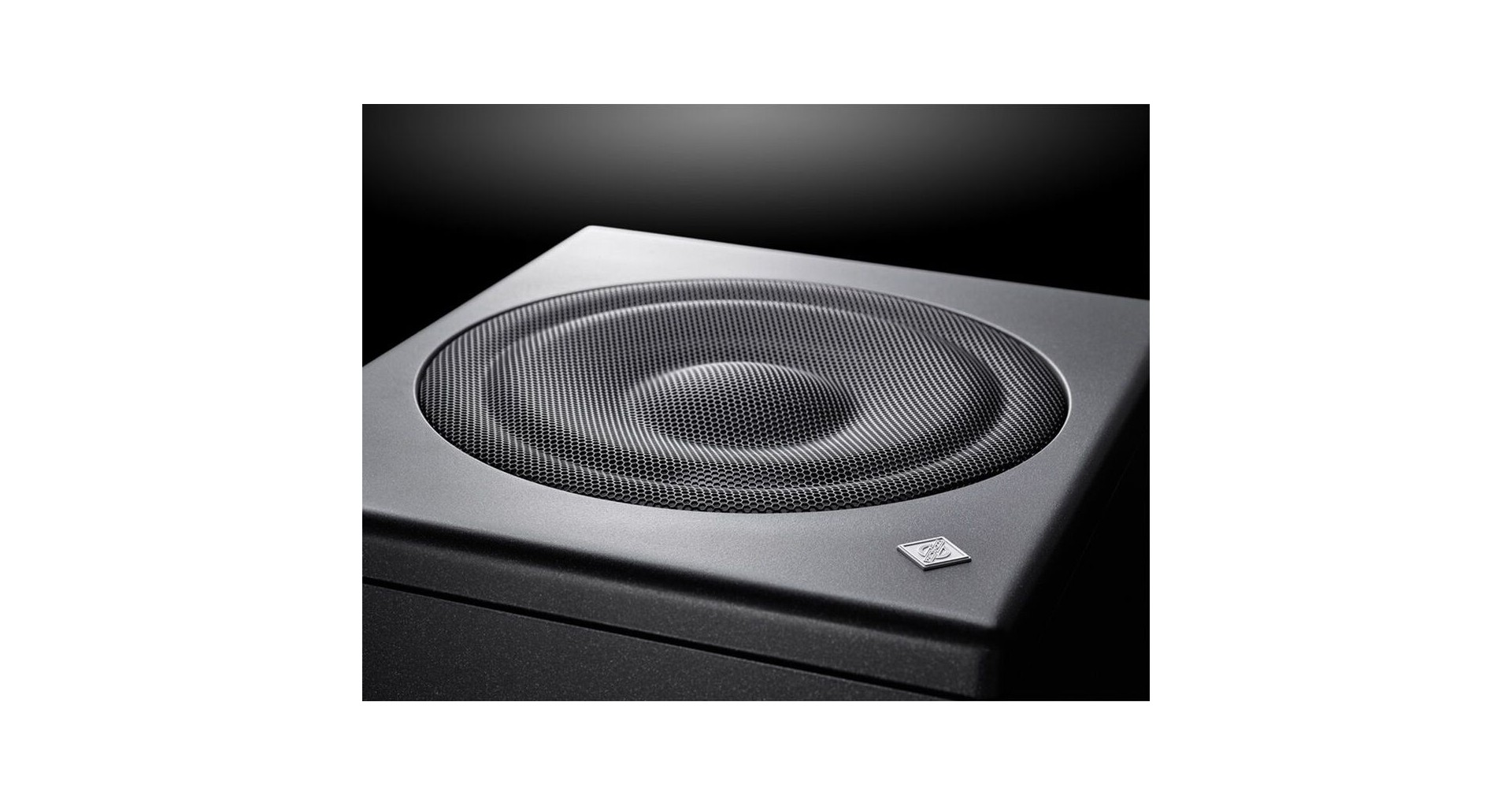

• Woofer: 265 mm (10") cu grila metalica neagra de protectie
• Dimensiuni produs (H x L x A): 383 x 330 x 383 mm
• Volum net extern: 48.4 litri
• Greutate produs: 19.5 kg
• Dimensiuni ambalat (H x L x A): 515 x 395 x 490 mm
• Greutate ambalat: 22.0 kg
• Volum ambalat: 0.100 m³
• Axa acustica orizontala: 165 mm
• Axa acustica verticala (de la baza): 192 mm
