Lab Gruppen CPA1201

Caracteristici generale:

• Amplificator mixer 1 x 120 Watt pentru aplicatii comerciale si industriale
• Functionare Low-Z (4/8 Ohm) si High-Z (70/100 V) pe fiecare iesire, cu filtru high-pass comutabil
• 3 intrari mic/line si 2 intrari line, fiecare cu control individual al volumului
• Redare media de calitate ridicata prin streaming Bluetooth
• Player media USB cu navigare intuitiva pe ecran LCD pentru redarea fisierelor audio de pe stick USB
• Control de volum principal si egalizator cu bass/inalte pe panoul frontal
• Functie configurabila de prioritate si intrerupere cu semnal sonor pentru suprapunerea muzicii de fundal
• Tehnologie direct drive de tip constant power pentru performanta audio superioara si fiabilitate
• Control de volum de la distanta GPI prin conector RJ-45 standard si cablu Ethernet
• Circuit Auto Ramp pentru pornire/oprire rapida si silentioasa, economisind energie in utilizarea reala
• Tasta de pornire pe panoul frontal pentru acces direct
• Iesire auxiliara pentru extinderea catre amplificatoare suplimentare

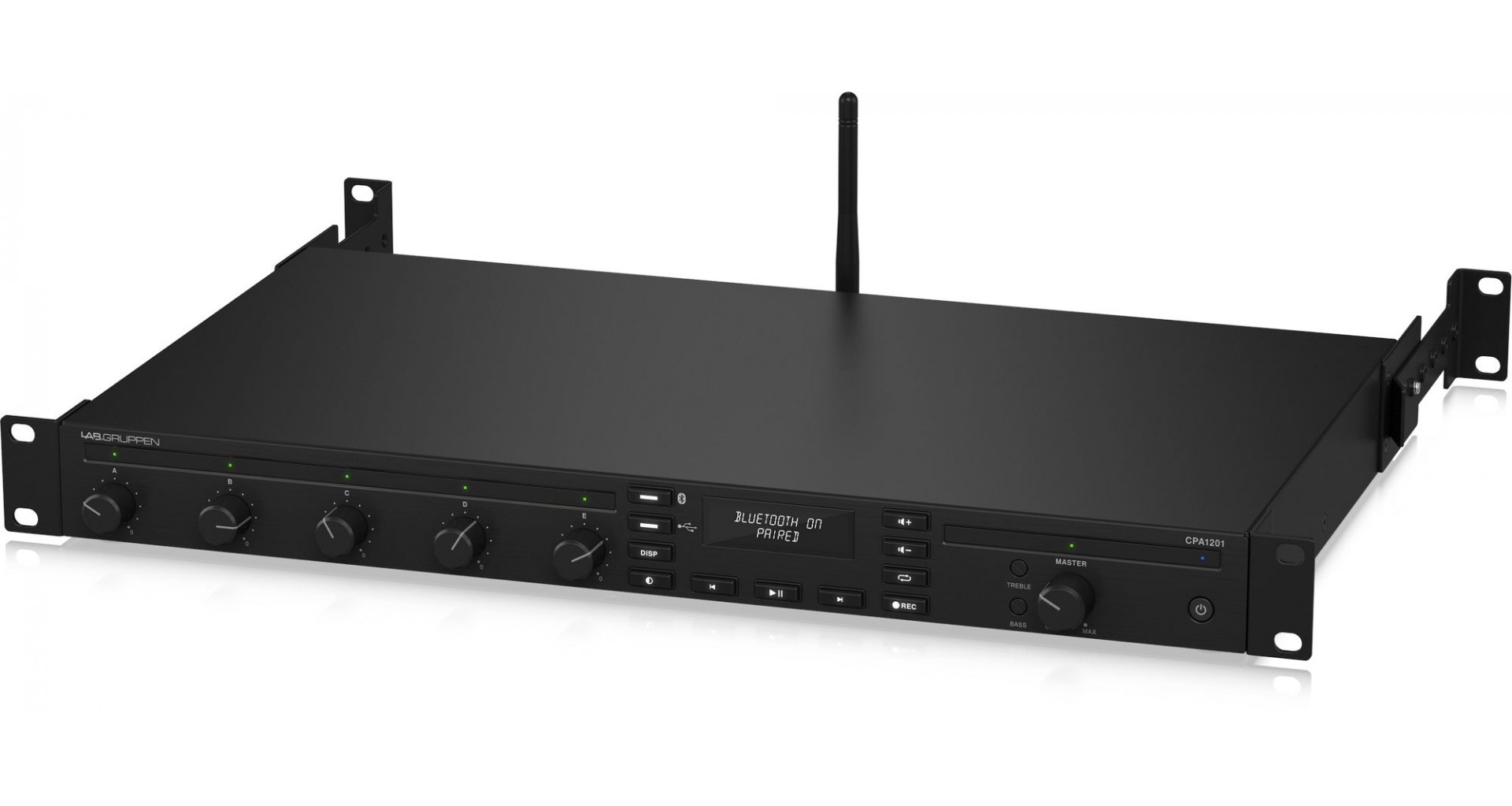

• Carcasa montabila in rack 1U, 19", cu suporturi pentru montare in rack
• Conectori Euroblock pentru intrari mic/line si iesire
• Tehnologie de racire prin convectie, fara ventilator, pentru un zgomot redus

Specificatii tehnice:

• Putere maxima de iesire: 120 W pe canal la 4 sau 8 Ohm
• Numar de canale de amplificare: 1
• Impedanta minima de sarcina:
• In mod 4 Ω: 4 Ω
• In mod 8 Ω: 8 Ω
• In mod 70 V: 41 Ω
• In mod 100 V: 82 Ω

Iesiri audio:

• Iesire amplificator: conector Euroblock cu 2 pini
• Iesire Aux: conector Euroblock cu 3 pini
• Nivel maxim iesire Aux: 4,88 V (16 dBu)

Intrari audio:

• Mic/Line cu prioritate: 1 x conector Euroblock cu 5 pini (canalul A)
• Mic/Line cu RCA insumat: 2 x conector Euroblock cu 3 pini, 3 x RCA stereo
• Impedanta Mic/Line balansat: 20 kΩ
• Impedanta Line nebalansat si RCA: 10 kΩ
• Sensibilitate de intrare pentru putere maxima de iesire sau nivel maxim de iesire
• Mic: 0,038 V (−28 dBu)
• Balansat: 1,23 V (+4 dBu)
• RCA: 0,62 V (−2 dBu) fiecare pentru RCA mono insumat
• Nivel maxim de intrare: 4,88 V (+16 dBu)
• Phantom power pentru microfon: 48 V

Control:

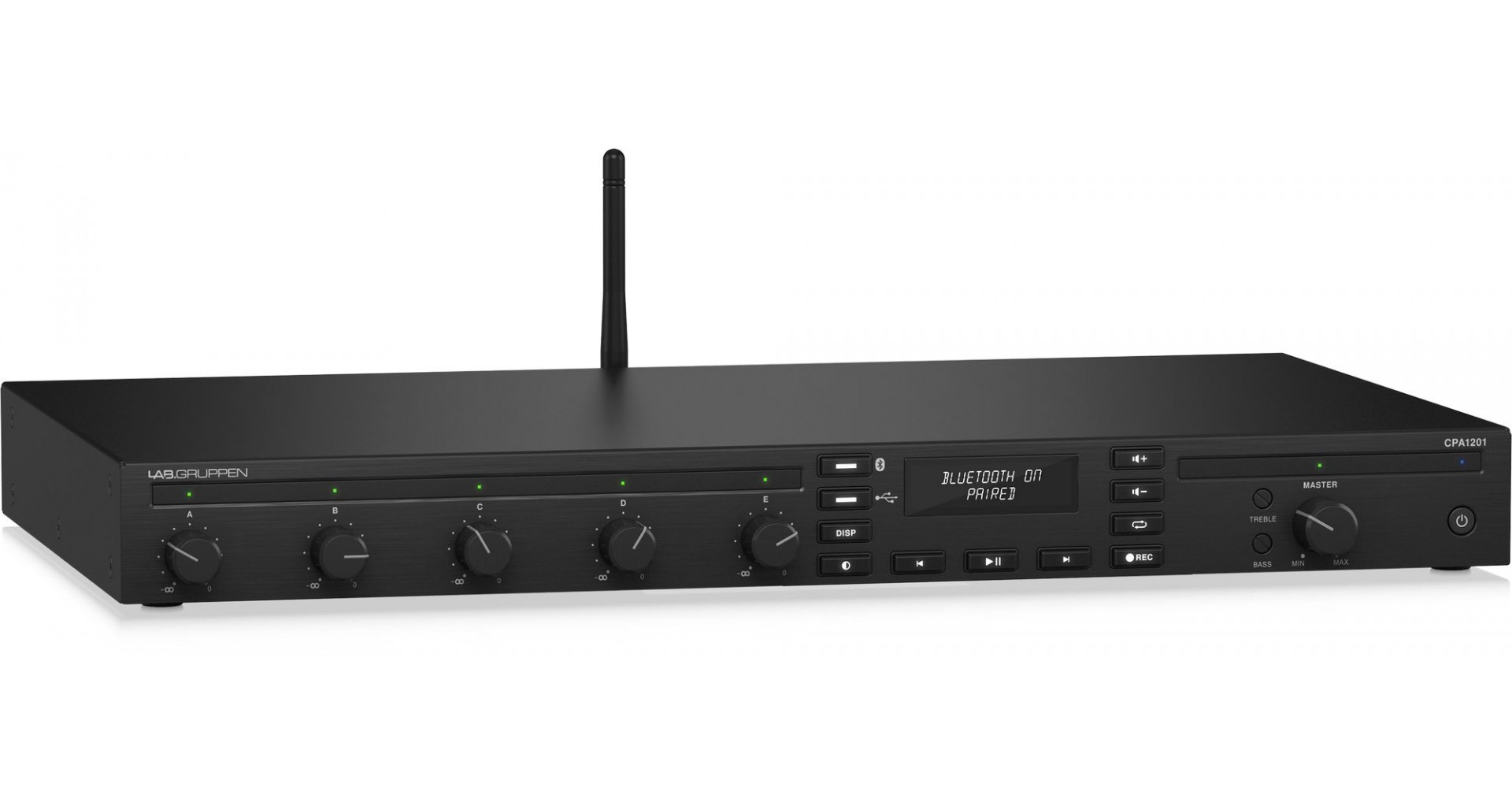

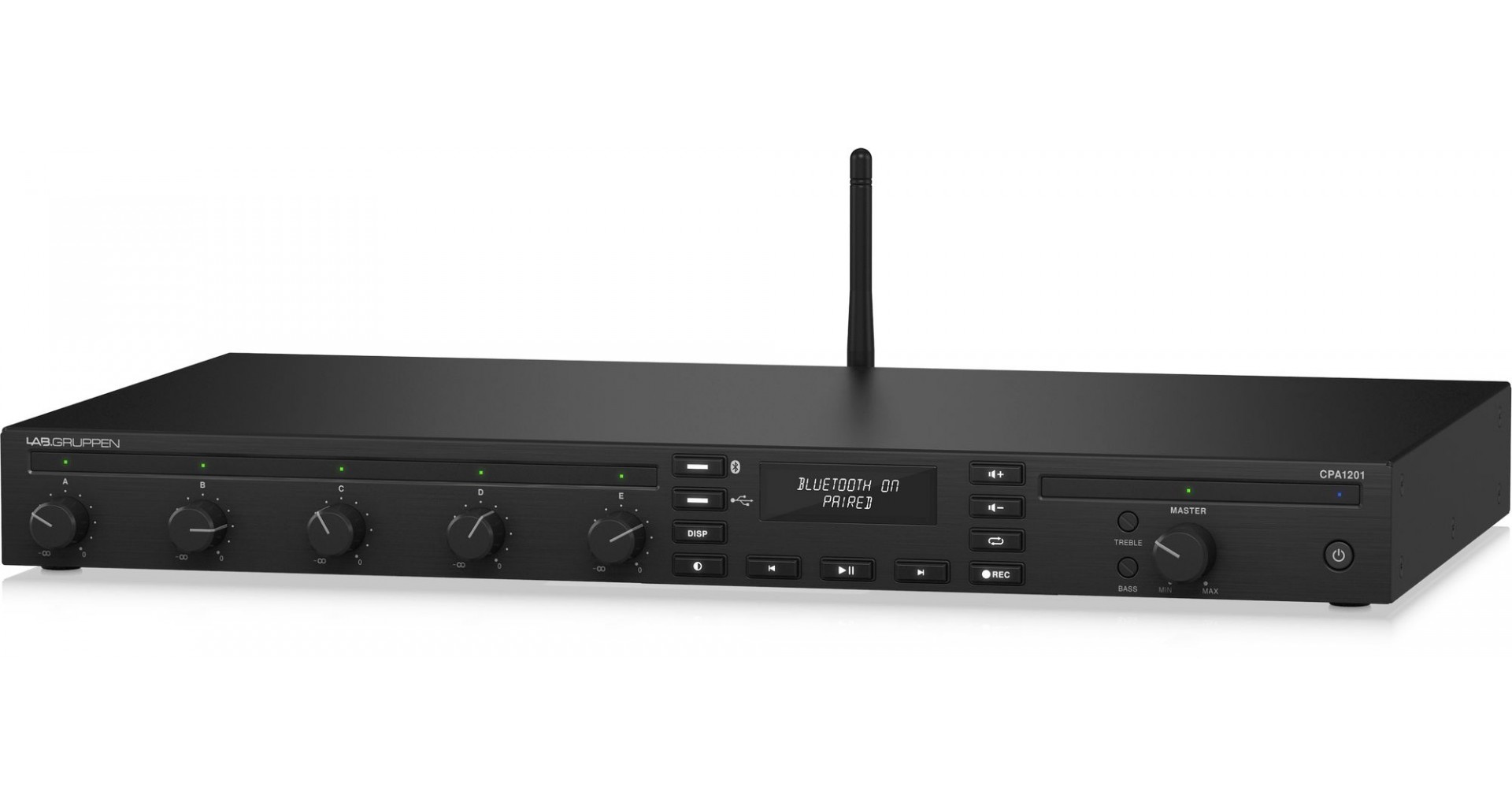

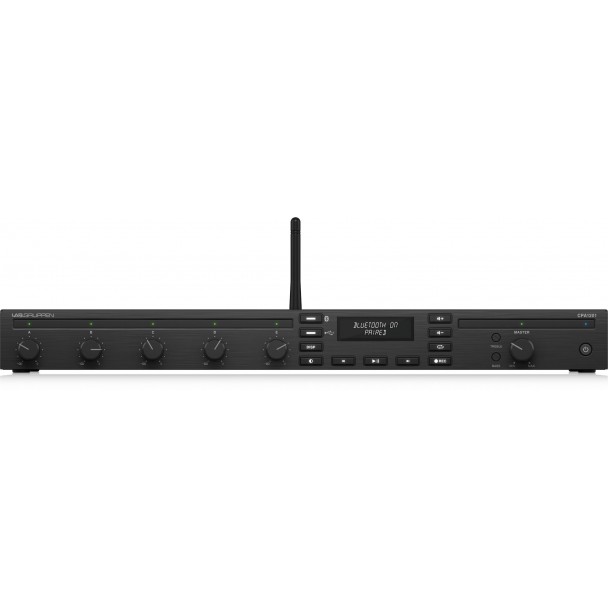

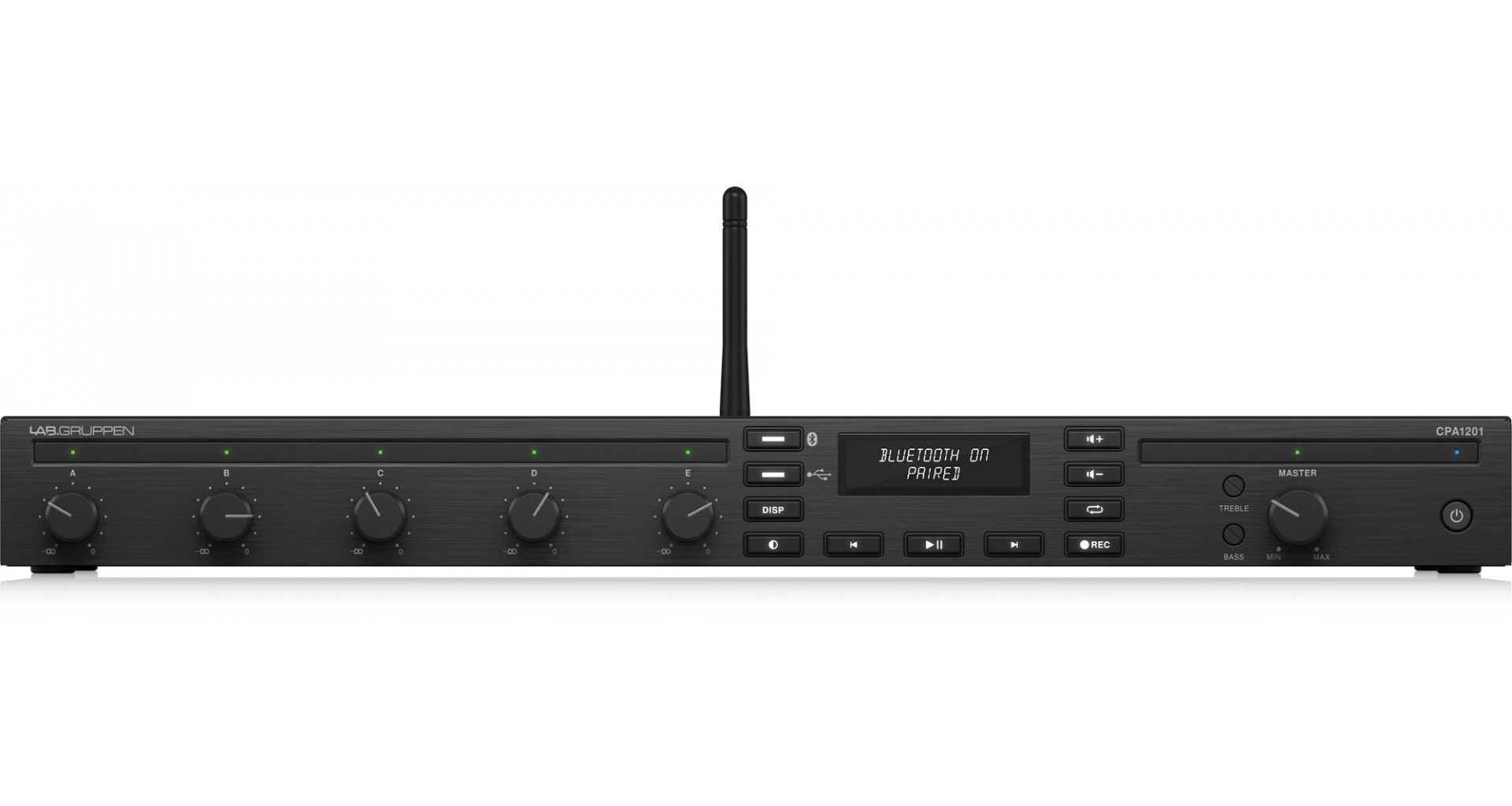

• Frontal: buton pornire/oprire, control castig intrare si iesire, controale ton - bass si treble, controale audio Bluetooth

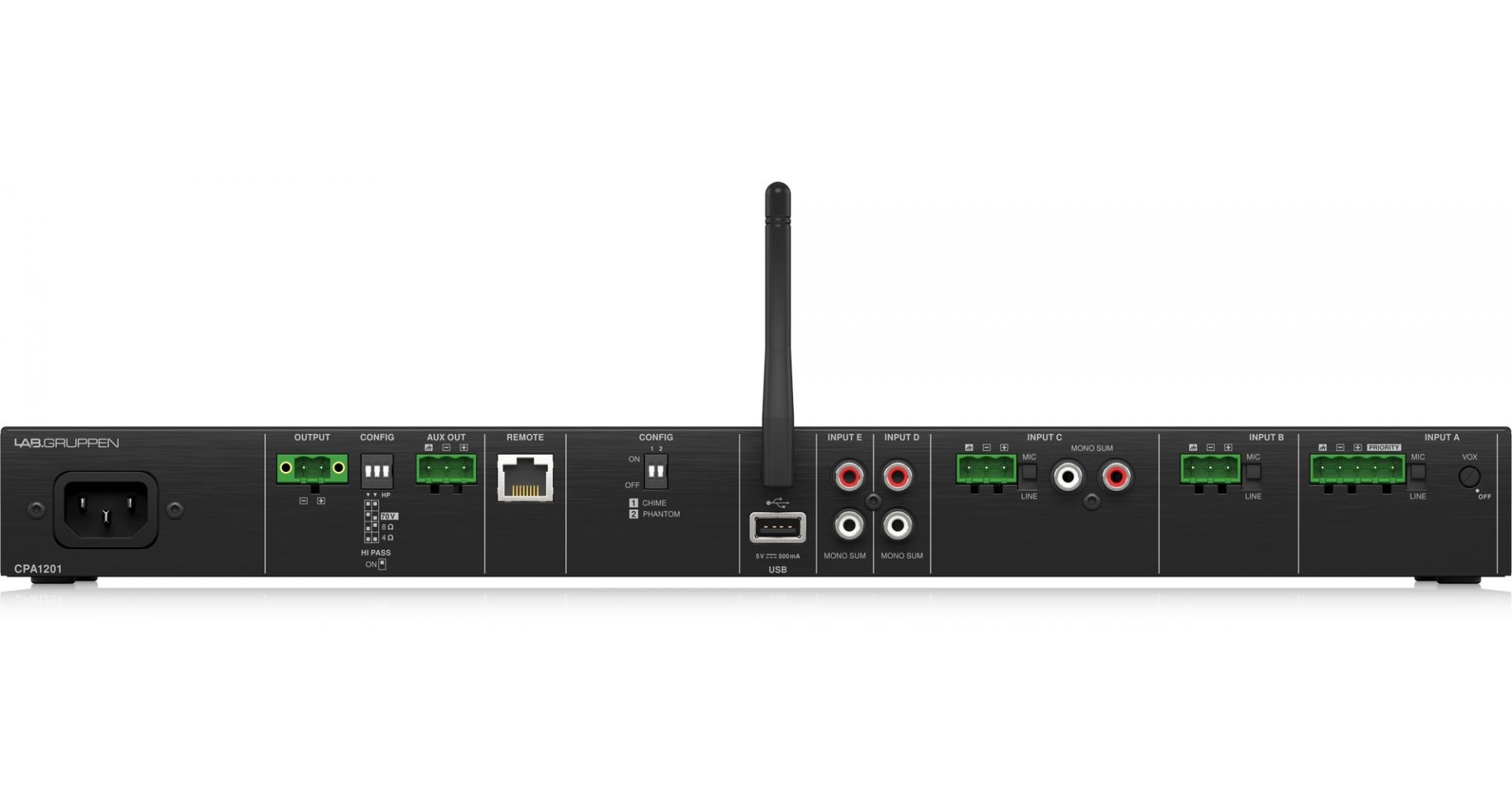

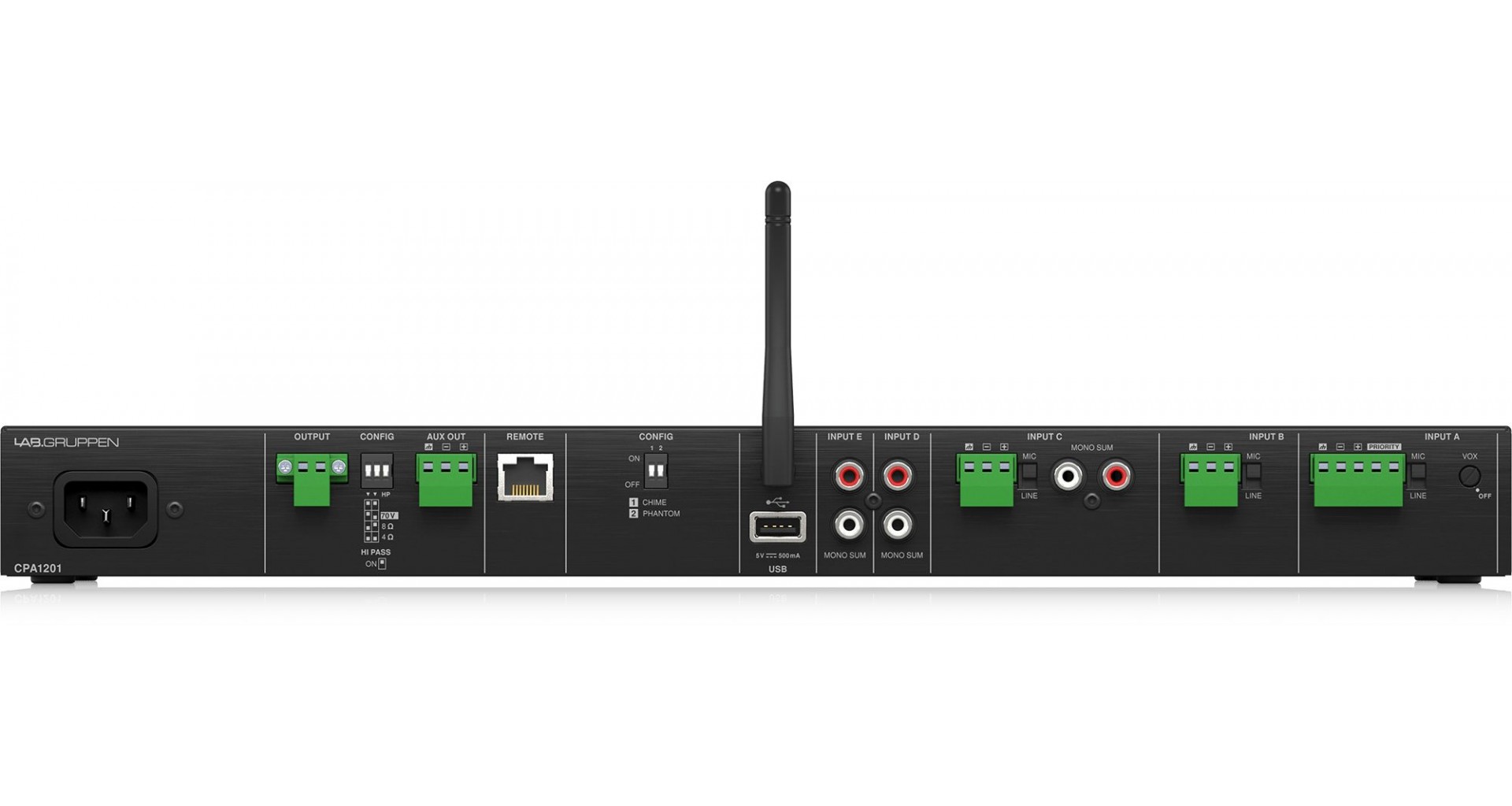

• Spate: configurare sarcina (4/8 Ω/70 V/100 V), filtru high-pass 80 Hz comutabil, comutator microfon/linie, control nivel prioritate/ducking, phantom power

Control de ton:

• Bass: ±10 dB @ 100 Hz
• Treble: ±10 dB @ 10 kHz

Indicatori:

• Power: pornit (albastru), force standby (rosu), standby (galben)
• Intrari: semnal (LED verde) >12,3 mV (-36 dBu), eroare (LED rosu) Clip
• Master: semnal (LED verde) >-50 dBu, eroare (LED rosu) (supratensiune, scurtcircuit, curent excesiv etc.)

Bluetooth:

• Frecventa: 2402–2480 MHz
• Numar canale: 79
• Versiune Bluetooth: 4.2
• Distanta receptie: pana la 15 m
• Putere de iesire: 10 dBm
• Codec suportat: SBC
• Profiluri suportate: AVRCP 1.4, A2DP 1.2

Cerinte pentru unitatea USB:

• Tip: USB 2.0
• Capacitate minima: 1,0 GB
• Viteza minima: 12 MB/s citire, 7 MB/s scriere
• Formate fisiere suportate: AAC, WMA, MP3, WAV

Sistem:

• Tip circuit de iesire: Clasa D
• Conector telecomanda: 1 x conector RJ45

Performanta:

• Distorsiune la ½ din puterea nominala: <0,5%
• Raspuns in frecventa: 20 Hz pana la 20 kHz, ±0,5/-2 dB
• Raport semnal/zgomot: >95 dB
• Filtru high-pass: 80 Hz HPF

Circuit de protectie:

• Racire: racire prin convectie, fara ventilator
• Protectie amplificator: protectie termica, protectie la supracurent, protectie la curent continuu
• Protectie sarcina: la pornire si oprire, protectie DC-fault

Alimentare, tensiune (siguranta):

• Tensiune principala: 100–240 V~, 50/60 Hz
• Siguranta: T 3.15 A L 250 V
• Consum de energie la ⅛ din puterea nominala @ 4 Ω: 50 W
• Conector alimentare: Conector IEC standard

Dimensiuni si greutate:

• Dimensiuni (I x L x A): 44 x 437 x 248 mm (1,7 x 17,2 x 9,8 inchi)
• Greutate: 3.1 kg (6.8 lbs)

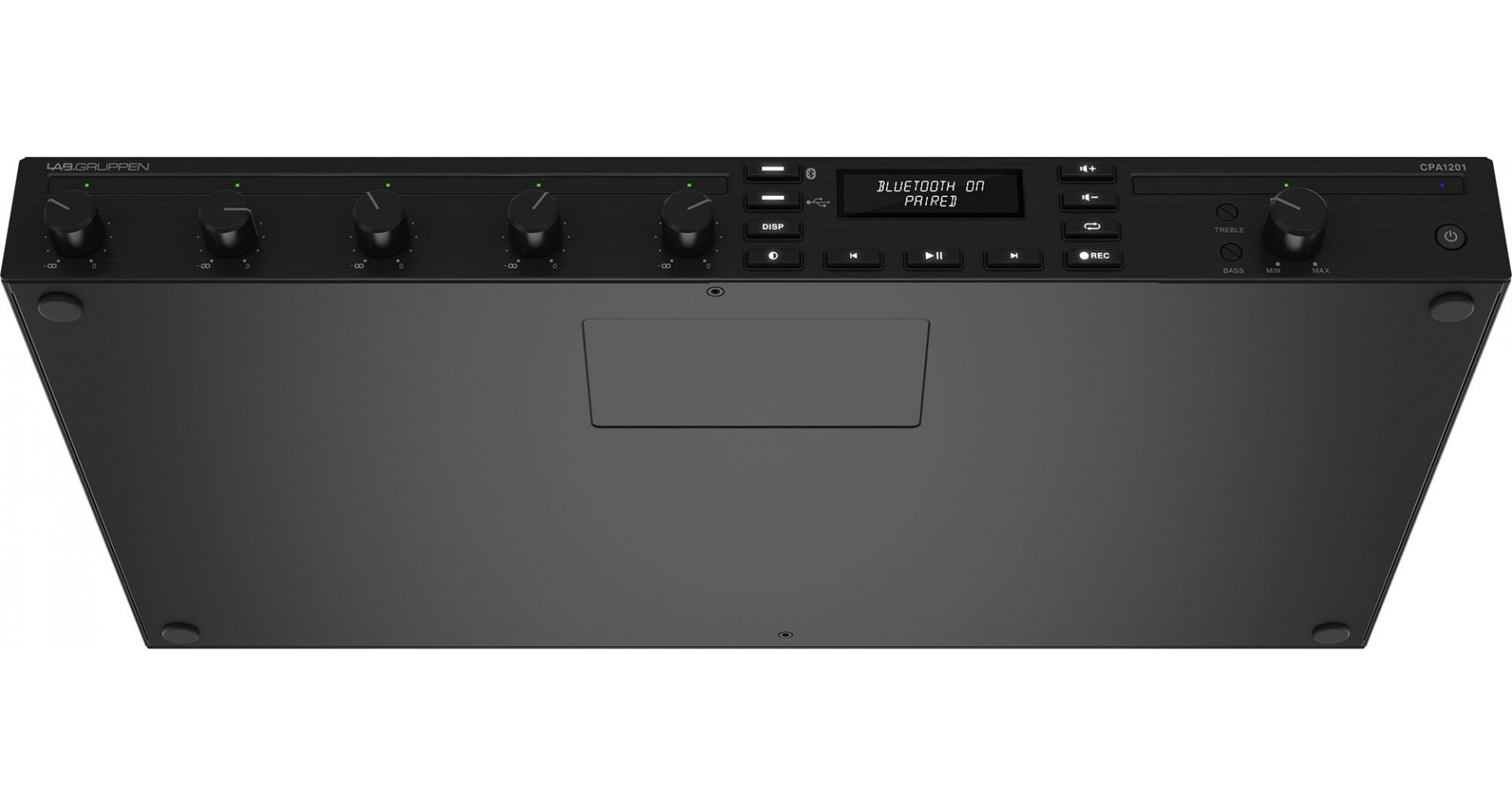

• Finisaj: Carcasa din aluminiu anodizat negru cu aspect periat, cu baza din otel vopsit negru
