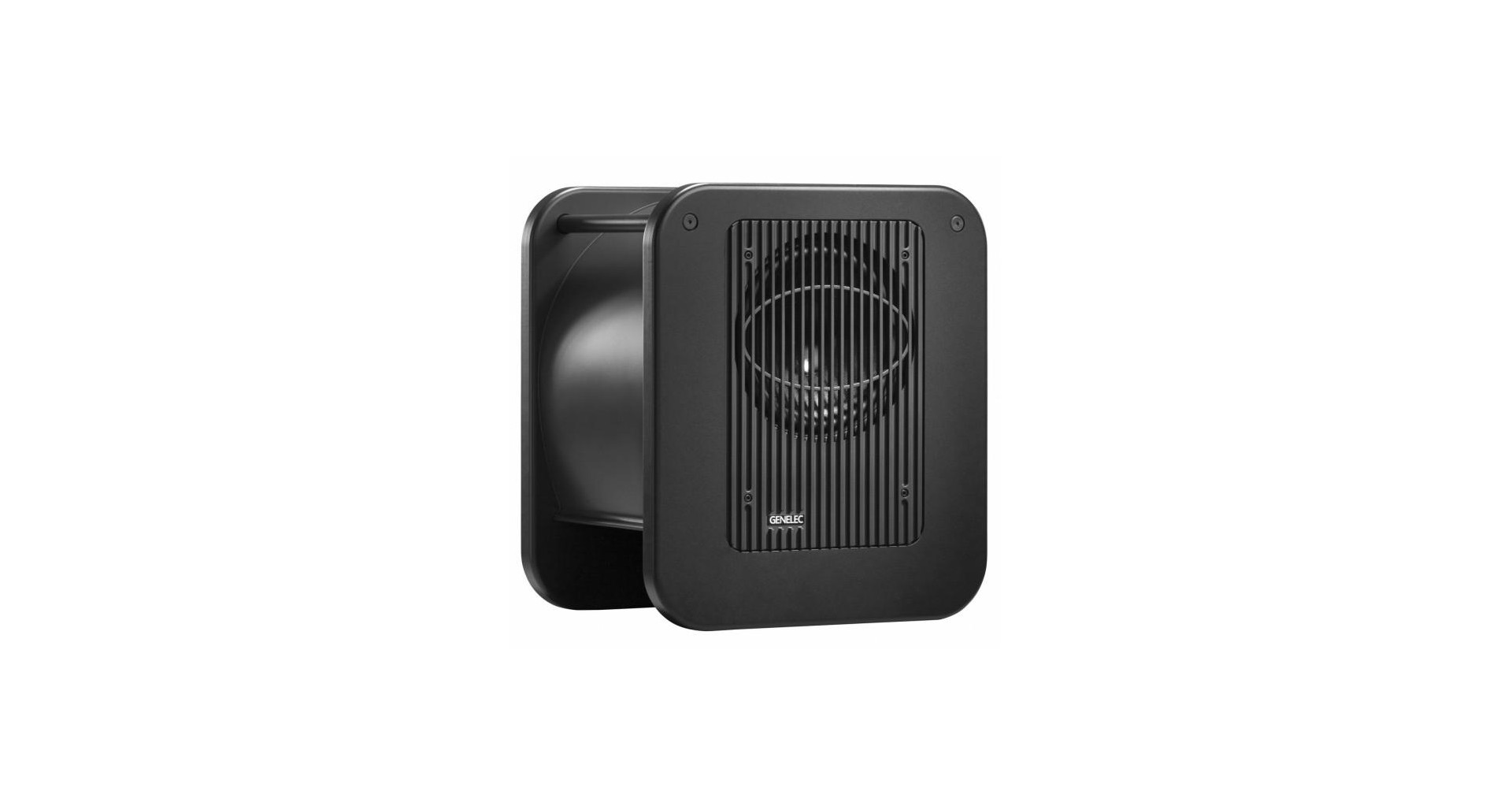

Genelec 7360A SAM

Genelec 7360A SAM este un subwoofer de studio echipat cu cele mai noi tehnologi de la Genelec, ideal pentru studiourile muzicale, casele post-productie, studiouri de editare digitala, radio, televiziune si broadcasting.
7360A SAM dispune de un SPL mare, frecvente joase cu performante extinse, capacitati dinamice mari, totodata suporta o managementul de distribuire a basului.

Genelec 7360A SAM este echipat un amplificator clasa D si crossover cu filtre DSP, supraincarcare a difuzorului si protectie de circuit. 7360A SAM ofera comfort, flexibilitate si posibilitati de configurare nelimitate.
 Tehnologia SAM (Smart Active Monitor)

Presupune calibrarea automata in functie de mediu. Sistemul SAM este cea mai avansata si flexibila solutie de monitorizare, fiind capabil sa se adapteze automat la mediul acustic la intarzierile si anomaliile camerelor. SAM poate fi controlat prin intermediul softului GLM si iti permite sa construiesti un sistem de monitorizare foarte flexibil si de incredere.

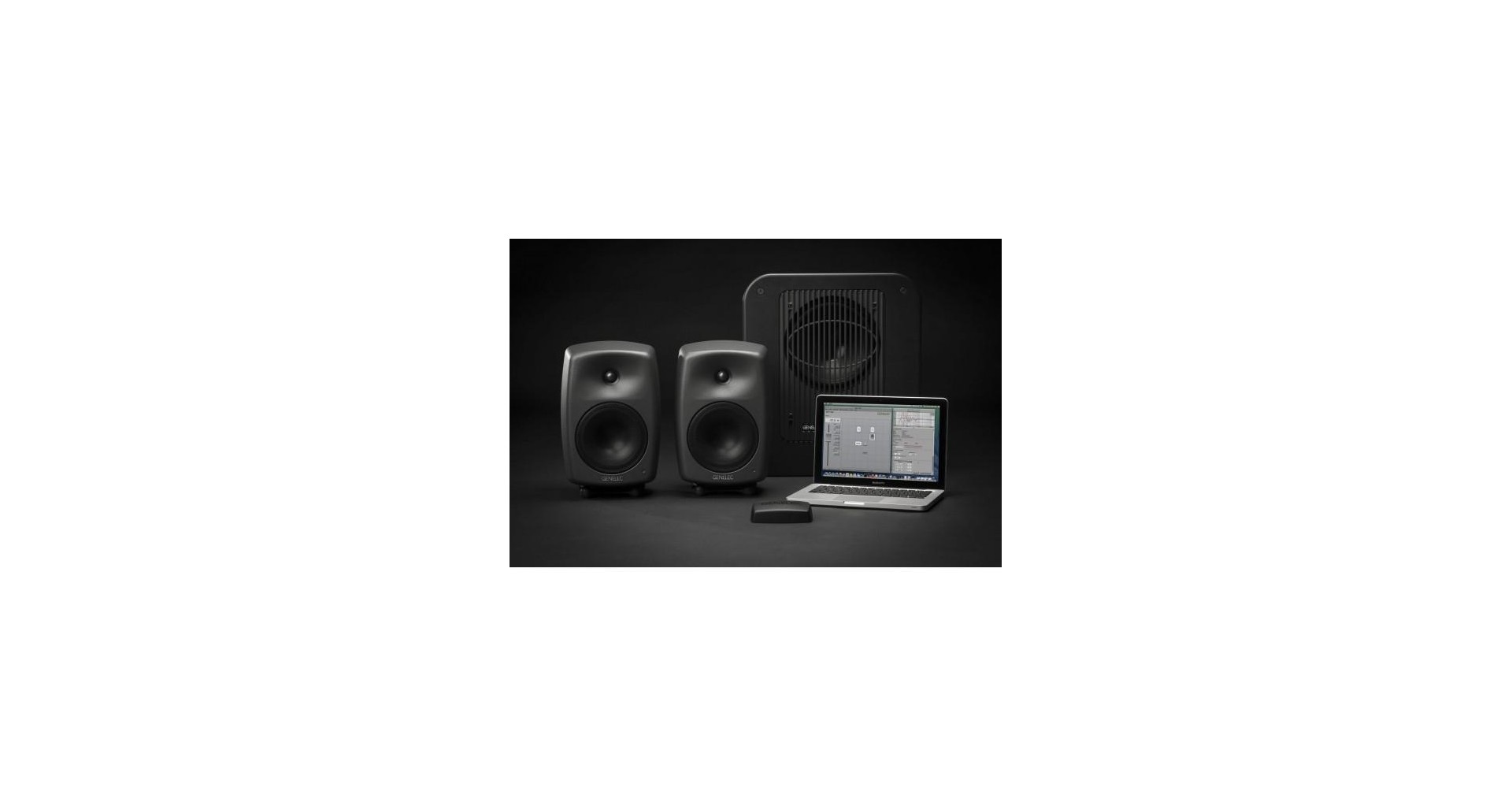

Sistemul GLM 2.0 este un sistem de control foarte puternic si intuitiv ce poate controla pana la 30 de subwoofere si boxe, iar toti parametrii si setarile sunt stocate in fisierele de setare ale programului sau salvate individual in fiecare monitor sau subwoofer in cazul in care conexiunea GLM trebuie sa fie deconectata.
Sistemul SAM poate fi optimizat pentru stiluri diferite de lucru sau in functie de cererile clientului, chiar daca monitoarele sau proiectele de productie sunt mutate dintr-o camera in alta tehnologia SAM poate atinge cea mai mare consistenta in monitorizare oferind o imagine audio neutra cu distorsiune redusa.

Sistemul Genelec SAM ofera o retea inteligenta, comprehensiva, orientata spre solutii ce suporta atat semnal analog cat si digital ce functioneaza in orice mediu de munca.



 Tehnologia LSE (Laminar Spiral Enclosure)

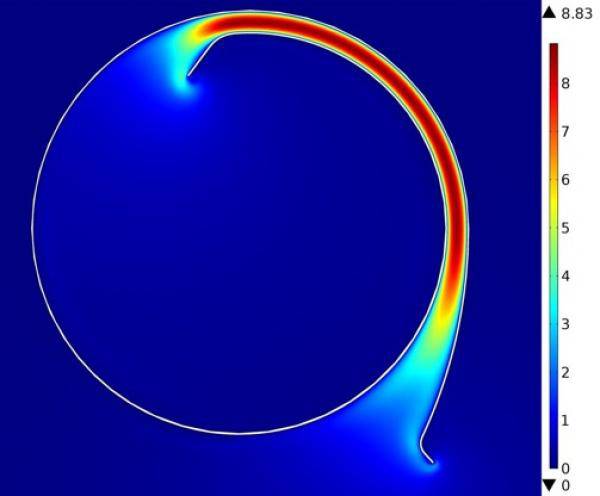

In traducere este o Carcasa Laminara in Spirala ce asigura un flux al aerului laminar cu zgomot de turbulente redus ce permite o amplasare optima a unui tub reflex foarte lung intr-un spatiu mic.

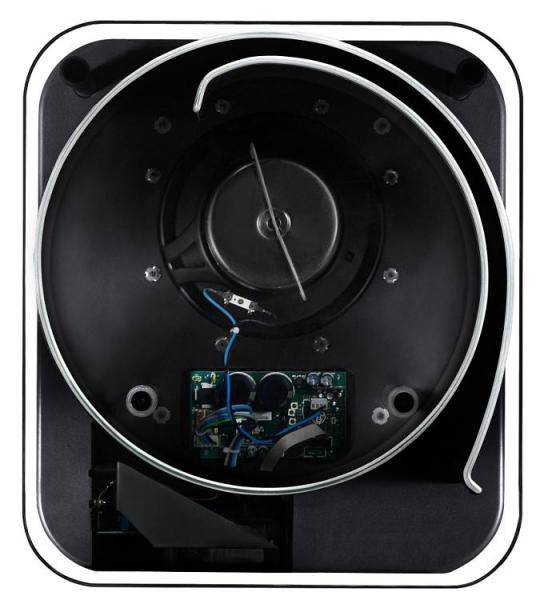

Designul in forma de spirala ofera carcasei un coeficient de rigiditate extrem de mare, in acelasi timp formand si portul integrat al subwoofer-ului. Acest lucru asigura o circulatie nerestrictionata a fluxului de aer rezultand un sistem de frecvente joase foarte precis si responsiv cu nivelele masurate pe a doua si a treia distorsiune armonica mai bune cu 30dB decat fundamental.

Cand subwoofer-le din seria LSE sunt combinate cu sistemul de management activ stereo si bas multicanal de la Genelec rezulta o auditie cu frecvente joase nemaintalnita.

  Sistemul de Management al Bas-ului

Acest principiu se bazeaza pe faptul ca bas-ul canalelor principale si canalul LFE ( efectul frecventelor joase) sunt directionate si reproduse doar de boxele capabile sa le reproduca fie ca sunt boxele sistemului principal sau unul sau mai multe subwoofere.
In reproductia stereo semnalele de la 20 Hz la 20 kHz e nevoie sa fie replay-ate.
Un sistem de management al bas-ului foloseste fie un circuit electronic analog fie un program pentru a filtra informatia frecventelor joase primita de la canalele principale si ulterior va directiona informatia catre unul sau mai multe subwoofere din cele disponibile.
Scopul de baza principal al managementului bas-ului este acela de a asigura ca intreaga lungime de banda audio a tuturor canalelor sa poate fi monitorizata foarte exact.

Beneficiile managementului bas-ului sunt:

• Subwooferul extinde raspunsul de frecventa al sistemului pana in partea de jos a limitei de perceptie.
• Monitorul poate produce un nivel maxim de sunet mai mare cand nu reproduce frecvente joase.
• Reproducerea optimizata a frecventelor joase prin selectarea adecvata a locatiei subwooferului. monitoarele pot fi amplasate mai liber.
• Iesirea pe subwoofere este aliniata pe nivele si faze cu monitoarele permitand reproductia plata si exacta pana la 19 Hz si peste punctul crossover-ului.
• Nivelul de iesire a canalului LFE pot fi selectate pentru reproductia precisa in functie de tipul de sursa.
• Abilitatea de ocolire a subwoofer-ului permite evaluarea impactul audibil al subwoofer-ului

   ISS - Intelligent Signal Sensig

Circuitul ISS urmareste semnalul de intrare al boxei si detecteaza daca este in uz. Daca circuitul ISS nu gaseste niciun semnal audio pentru o perioada de timp seteaza boxa la o stare de hibernare cu putere scazuta si va consuma mai putin de 0.5W. In momentul cand un semnal de intrare este detectat boxa porneste imediat de una singura.
Pe scurt, sistemul va trece pe un mod de economisire a energiei de indata ce utilizarea lor este intrerupta.

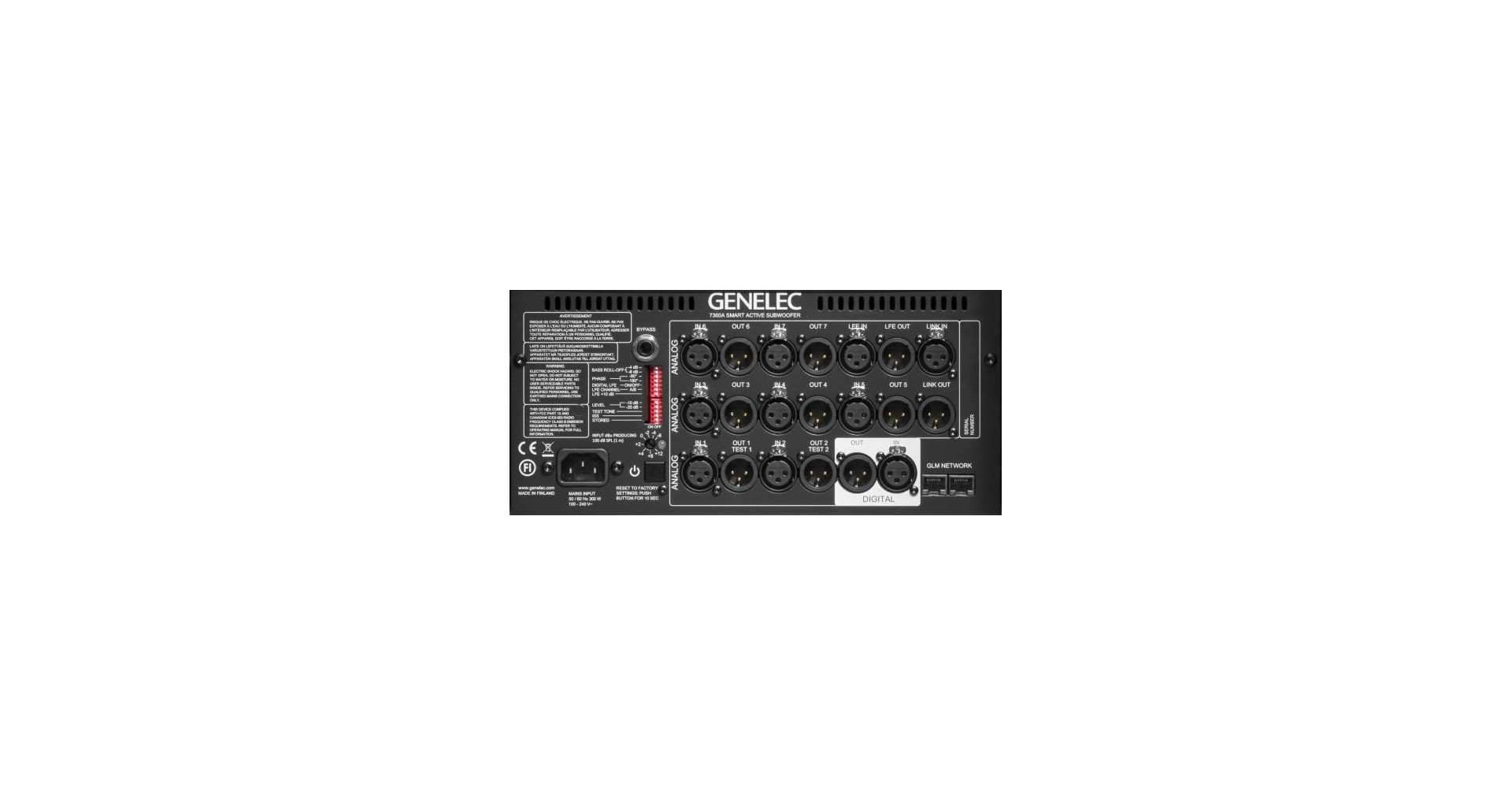

Aditional, un comutator de dezactivare a sistemului ISS est localizat pe fiecare produs pe panoul din spate alaturi de alte controale. La inceput in momentul cand comutatorul de alimentare principal este setat pe pozitia "Pornit" (ON) functia ISS (mod economisire energie pornit/oprit) a boxei este activa.
Daca functia ISS nu este necesara poate fi dezactivata de pe panoul din spate setand pozitia comutatorului pe "ON", monitorul putand fi pornit si oprit folosind comutatorul de alimentare principal.

Atentie: comutatorul principal intotdeauna va opri monitorul complet.

  Amplificatoare optimizate

Crossoverele audio electronice permit sa imparta semnalul audio in benzi de frecvente separate ce pot fi directionate individual amplificatoarelor care sunt conectate la anumite transductoare optimizate pentru o banda de frecventa particulara.

Intr-un sistem tipic de boxe pe doua cai crossoverul activ are nevoie de 2 amplificatoare, unul pentru woofer si unul pentru tweeter. Amplificatoarele sunt conectate direct la difuzoarele unei boxe active, rezultand ca puterea de incarcare a monitorului sa devina simpla si mai bine cunoscuta. Fiecare amplificator al difuzoarelor au o plaja de frecventa de amplificare limitata, acest lucru adaugand o lejeritate mai mare in design.

Principiul design-ului activ ofera multiple beneficii:

• Amplificatoarelesunt conectate direct la difuzoarele boxelor maximizand controlul exercitat de amplificator asupra bobinei difuzorului reducand consecintele schimbarilor dinamice in caracteristicile electrice ale difuzorului. Acest lucru poate imbunatati raspunsul tranzitoriu al sistemului.
• Exista o reducere a puterii de iesire a amplificatorului necesara. Energia nu se pierde in componentele de filtrare a crossover-ului pasiv iar in acest fel cerintele de putere pentru iesire a amplificatorului scad considerabil (pana la 1/2 in unele cazuri) fara vreo reducere a puterii acustice a sistemului de boxe. Acest lucru pot reduce costurile si creste calitatea si rezistenta sistemului.
• Eficienta acustica maxima datorita lipsei pierderilor intre amplificator si difuzoare.
• Tehnologia activa poate atinge iesire acustica superioara vs. dimensiune vs. performantele taierilor frecventelor joase.

 Crossovere active

Crosoverele active se impart in doua categorii, digitale si analogice. Crossoverul activ Genelec include procesare de semnal, protectie a difuzoarelor, intarzieri si egalizare.
Filtrele crossover-ului activ de la Genelec contine componente electronice ce sunt operate la nivele joase de semnal pentru intrarile amplificatoarelor.
Acest lucru este in contrast cu crossoverele pasive care functioneaza la nivele crescute de semnal a iesirii amplificatoarelor, uneori trebuind sa faca fata curentilor ridicati si in unele cazuri voltajelor mari.

In cazul unui sistem pe 2 cai crossover-ul activ are nevoie de doua amplificatoare, unul pentru woofer, celalalt pentru tweeter.

Crossoverul activ ofera beneficii multiple:

Raspunsul in frecventa devine independent fata de orice schimbare dinamica in caracteristicile electrice ale difuzorului
Exista o precizie si flexibilitate crescuta in ajustarea precisa a fiecarui raspuns in frecventa in functie de difuzor
Fiecare difuzor are propriul amplificator si propria procesare de semnal. Acest lucru izoleaza fiecare difuzor de semnalele manipulate de celelalte difuzoare, reducand astfel probelemele cu overdrive-ul si distorsiunea inter-modulatie.
Abilitatea de a compensa variatiile de sensibilitate intre difuzoare
Posibilitatea de a compensa anomaliile raspunsurilor de frecventa si faza.

Efectul combinat al raspunsului filtrului crosoverului, raspunsului amplificatorului si raspunsul difuzorului are ca rezultat raspunsul in frecventa liniar al unei boxe active de buna calitate.
Folosind sistemul acesta activ iti permite ajustarea raspunsului in frecventa si optimizarea intregului sistem de boxe plasat in diferite medii fara a utiliza egalizatoare externe scumpe. Rezultatul consta intr-un sistem activ de boxe mai simplu, mai rezistent, mai eficient, mai consistent si mai precis.

 Circuit de protectie

Cand lucrezi intr-un mediu de productie audio este esentila ca sistemele de monitorizare sa ramana functionale si de incredere in permanenta. Unul dintre principalele motive din spatele succesului Genelec in broadcasting stau produsele de incredere si rezistente.

Circuitul de protectie previne defectiunile pe care le poate suferi difuzorul detectand nivelurile de semnal si in caz de urcari bruste sau nivele prea ridicate constante aduce semnalul jos automat. Aceasta optiune nu modifica calitatea sunetului ci doar preveneste semnalele inadecvate de intrare ce pot afecta difuzorul

Beneficiile circuitului de protectie:

• Reduce nivelul de iesire cand este necesar ( spre exemplu: atunci cand bobina difuzorului atinge limita de temperatura), in acest fel imbunatatind rezistenta in timp a sistemului.
• Permite maximizarea nivelului acustic produs de sistem.

 Specificatii tehnice Genelec 7360A SAM:

Taieri frecvente joase -6 dB: 19Hz
Taieri frecvente medii -6 dB: 100Hz/150Hz
Acuratete a raspunsului in frecventa +/-3 dB: 19Hz - 100Hz
Difuzor: 10 inchi (ecranat magnetica)

Distorsiune armonica la 1m pe axe, 30 - 85Hz:

• a 2-a: </= 3% la 95dB SPL
• a 3-a: </= 2% la 95dB SPL

Greutate: 27 kg
Dimensiuni: 527 x 462 x 365 mm
SPL max: >/= 114 dB SPL
Zgomot generat la 1m: <5 dB

Amplificator:

Putere pe termen scurt: 300W
THD: </= 0.01%
Voltaje principale: 100 - 240 VAC 50/60 Hz

Consum energie:

• Standby: <. 1W
• Idle: 15W
• Putere maxima: 300W

Procesare semnal:

Semnal analog intrare maxim: + 25 dBu
Sensibilitate intrare analog: +12 la -6 dBu

Intrare audi digitala:

• Rata de samplare: 32 - 192 khz
• Sensibilitate de intrare digital: - 30 dBFS

Filtru subsonic (18 dB/octava): 19 Hz

Retea de control:

• Tip: GLM
• Conexiune: 2 x RJ45, cabluri CAT5

Calibrare sistem: Genelec GLM AutoCal

Canale iesire crossover subwoofer/subwoofer:

• Management bas centralizat: subwoofer: low pass 85Hz; iesire:high pass 85Hz
• Management de bas distribuit: subwoofer: low pass 50 - 100 Hz, iesire: fara filtrare

Taiere LFE: 150Hz
Respingere mijloc de banda >400 Hz: >/= 50dB
Plaja de control de operare a Roll-Off-ului de bass in trepte de 4dB: de la 0 la -12dB la 20 HZ

Control de potrivire a fazelor:

• Trepte de 90 grade cu controale dip switch
• Trepte de 15 grade cu control GLM
