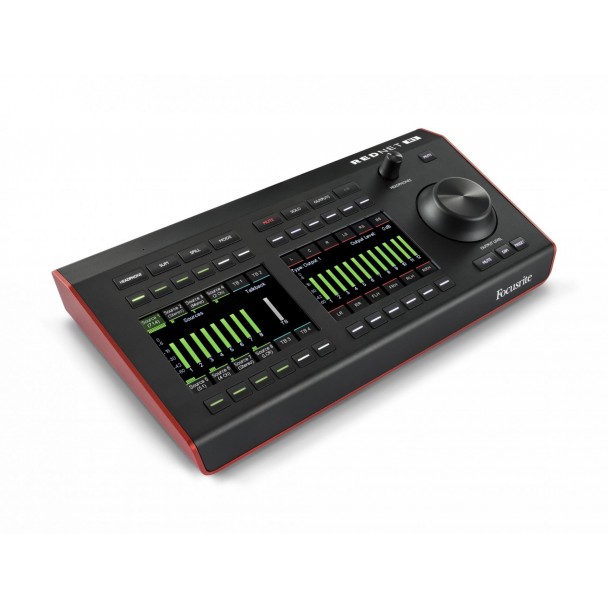

Focusrite RedNet R1

Focusrite RedNet R1 este un controller de birou pentru interfetele audio Focusrite Red, care permite controlul unor configuratii de monitorizare de la mono pana la 7.1.2, inclusiv Dolby Atmos si alte fluxuri de lucru imersive. Este primul sistem de interfata Dante, Pro Tools | HD si Thunderbolt cu controller de monitoare.

Caracteristici generale:

• Comutare si sumare (switch and sum): pana la 8 grupuri de surse, fiecare cu pana la 12 canale, maximum 32 de canale in total
• Pana la 12 canale de iesire de monitoare
• Controlul monitoarelor: nivel, nivel de referinta, preseturi, cut, dim, mute, comutator A/B si mai multe moduri solo
• Pana la patru preseturi de fold-down pentru verificarea rapida a downmix-urilor
• Talkback si casti: patru grupuri de destinatie cu o interfata Red sau un grup cu alte dispozitive Dante; iesire de casti de inalta fidelitate
• Microfon de talkback intern sau microfon extern pe XLR din spate
• Doua ecrane LCD pentru metering precis al iesirilor, surselor si castilor si pentru navigarea in meniuri
• Intrare pentru footswitch pe jack 6.3 mm (talkback, mute LFE etc.)
• Alimentare prin Ethernet (PoE) sau de la sursa DC inclusa
• Configurare din RedNet Control 2

Specificatii tehnice:

Specificatii principale:

• Tip: Controller de monitoare si talkback
• Surse de intrare: Pana la 8 grupuri, 32 de canale in total
• Iesiri de monitor: Pana la 12 canale
• Frecvente de esantionare: 44.1 / 48 / 88.2 / 96 kHz (-4% / -0.1% / +0.1% / +4.167%), 24 bit
• Surse de clock: Intern sau Dante Network Master
• Panou spate: Comutator de alimentare, potentiometru de castig talkback, comutator talkback cu 3 niveluri: talkback extern cu + 48 V, talkback extern si talkback intern
• Comenzi: 2 x potentiometre continue (Level si Dim); 1 x potentiometru (casti); 24 x comutatoare multifunctionale (surse, talkback, iesiri de monitor si meniu); 12 x comutatoare simple (casti, sumare, spill, mod, mute, solo, iesiri, A/B, cut x 2, dim si blocare iesire)
• Ecrane: 2 x LCD

Talkback intern si extern:

• Domeniu de castig: 0 - 55 dB
• Tip: Simetric electronic, Zin = 3 kohm
• Nivel maxim de intrare: +10 dBu (±0.5 dB)
• Raspuns in frecventa: 20 Hz - 20 kHz (±2 dB)
• THD+N: sub -98 dB (0.0012%) la -1 dBFS
• Zgomot echivalent la intrare (EIN): sub -128 dBu (ponderat A, tipic)
• Raport semnal / zgomot: -111 dB (ponderat A, tipic), castig minim
• CMRR: sub -77 dB la 50 / 60 Hz
• Crosstalk intrare microfon - iesire casti: sub -122 dB, 20 Hz - 20 kHz
• Crosstalk iesire casti - intrare microfon: sub -84 dB, 20 Hz - 20 kHz
• Crosstalk casti, stanga - dreapta: sub -85 dB, 20 Hz - 20 kHz
• Crosstalk casti, dreapta - stanga: sub -85 dB, 20 Hz - 20 kHz

Iesire de casti:

• Nivel de referinta 0 dBFS: +11 dBm
• Raspuns in frecventa: 20 Hz - 20 kHz (±0.5 dB)
• THD+N: -100 dB (0.001%) la -1 dBFS, Rs = 150 ohm
• Interval dinamic: 108 dB (ponderat A, tipic), 20 Hz - 20 kHz
• Zgomot in prezenta semnalului (NiPoS): peste -97 dBu (ponderat A)
• Impedanta de iesire: 5 ohm
• Impedanta castilor: 32 - 600 ohm

Conectori:

• Intrare microfon talkback extern: 1 x XLR mama
• Footswitch: 1 x jack 6.3 mm stereo
• Iesire casti: 1 x jack 6.3 mm stereo
• Retea: 1 x RJ45 standard

Alimentare:

• Power over Ethernet: IEEE 802.3af clasa 0 (compatibil PoE A sau PoE B)
• Sursa DC: 1 x 12 V, 1.2 A
• Consum: PoE: 10.3W; DC: 9W (cu sursa DC inclusa)
• Temperatura de functionare: pana la 40 °C

Dimensiuni si greutate:

• Dimensiuni (inaltime x latime x adancime): 58 x 265 x 135 mm
• Greutate: 0.85 kg

Continutul pachetului:

• Focusrite RedNet R1
• Sursa de alimentare DC 12 V, 1.2 A, cablu de 1.8 m
• Cablu Ethernet Cat 6 RJ45
• Ghid de informatii
• Cod de inregistrare pentru acces la resurse online

Software: RedNet Control 2, folosit pentru configurarea rapida a monitorizarii si a rutarii.
