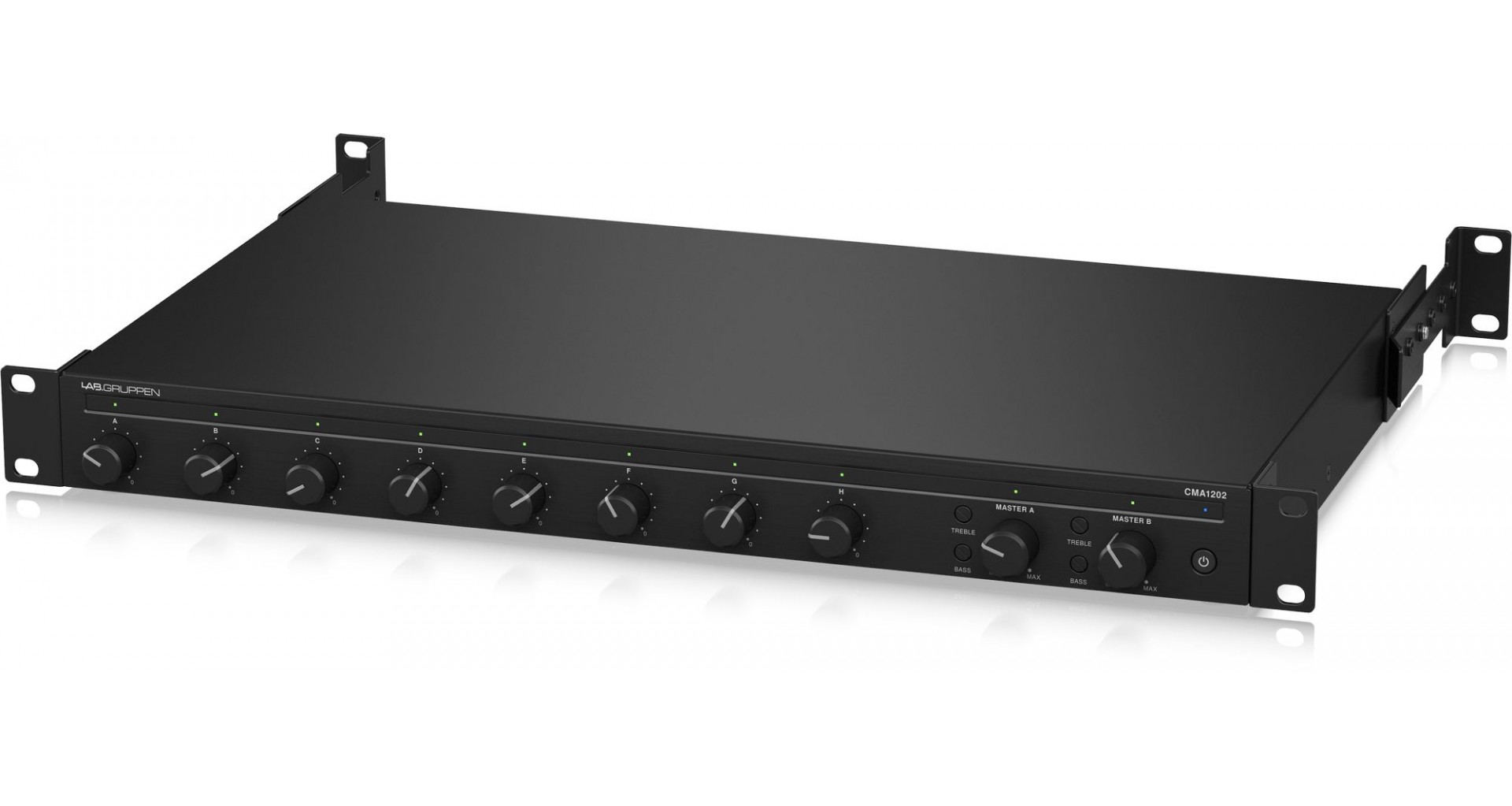

Lab Gruppen CMA1202

Caracteristici generale:

• Mixer-amplificator cu puterea de 2 x 120 Watt pentru aplicatii comerciale si industriale
• Functionare Low-Z (4/8 Ohm) si High-Z (70/100 V) pe iesire, cu filtru high-pass comutabil
• 8 intrari microfon/linie cu controale individuale de volum si rutare a iesirii
• Controale individuale pe panoul frontal pentru volum principal, bass si inalte pentru fiecare iesire
• Functie de intrerupere prioritara configurabila pentru intreruperea muzicii de fundal
• Tehnologie direct drive, constant power pentru performanta audio superioara si fiabilitate
• Control de volum de la distanta prin GPI folosind conector RJ-45 standard si cablu Ethernet
• Circuit Auto Ramp de pornire/oprire rapida si silentioasa pentru economisirea energiei
• Buton de pornire/oprire accesibil pe panoul frontal
• Iesiri auxiliare pentru extinderea catre alte amplificatoare
• Carcasa montabila in rack 1U, 19", cu suporturi incluse pentru montare
• Conectori tip Euroblock pentru intrari si iesiri mic/linie
• Tehnologie de racire prin convectie, fara ventilator, pentru un nivel redus de zgomot

Specificatii tehnice:

• Putere maxima per canal: 120 W
• Numar de canale de iesire: 2
• Impedanta minima de sarcina:
• In mod 4 Ω: 4 Ω
• In mod 8 Ω: 8 Ω
• In mod 70 V: 41 Ω
• In mod 100 V: 82 Ω

Iesiri audio:

• Iesire amplificator: Conector Euroblock cu 4 pini
• Iesire auxiliara: 2 conectori Euroblock cu 3 pini
• Nivel maxim de iesire Aux: 4,88 V (16 dBu)

Intrari audio:

• Intrari mic/linie cu prioritate/intrare ducking: 2 x conector Euroblock cu 5 pini (canalele A, E)
• Intrari mic/linie cu semnal RCA insumat:
• 6 x 3-pini Euroblock
• 6 x RCA stereo (canalele B, C, D, F, G, H)
• Impedanta:
• Mic/Linie balansat: 20 kΩ
• RCA Linie nebalansat: 10 kΩ
• Sensibilitate intrare pentru amplificator:
• Mic: 0.038 V (-28 dBu)
• Balansat: 1.23 V (+4 dBu)
• RCA: 0.52 V (-4 dBu) fiecare suma mono RCA
• Nivel maxim de intrare: +4.88 V (+16 dBu)
• Phantom power microfon: 48 V

Control frontal:

• Tasta power standby
• Selectie intrare/iesire
• Control de ton - bass si inalte

Control spate:

• Load config (4 Ω / 8 Ω / 70 V / 100 V)
• Filtru high-pass comutabil
• Comutator mic/linie
• Control phantom power
• Rutare semnal
• Nivel ducking/vox

Control de ton:

• Bass: ±10 dB la 100 Hz
• Inalte: ±10 dB la 10 kHz

Indicatori:

• Alimentare - Pornit (albastru), force standby (rosu), sleep (galben)
• Intrari:
• Semnal (LED verde): > -12.3 mV (-36 dBu)
• Fault (LED rosu): Clipping
• Master:
• Semnal (LED verde): > -50 dBu
• Fault (LED rosu): Supratemperatura, scurtcircuit, eroare curent continuu, eroare la iesire
• Limita (LED rosu): Limita de iesire

Sistem:

• Tip circuit iesire: Clasa D
• Conector telecomanda: 2 x RJ45

Performanta:

• Distorsiune, la 1/8 din puterea nominala: <0.05%
• Raspuns in frecventa: 20 Hz pana la 20 kHz, +0.5 / -1 dB
• Crosstalk: >70 dB
• Raport semnal/zgomot: >97 dBA
• Filtru high-pass: 80 Hz HPF

Circuit de protectie:

• Racire: Convectie, fara ventilator
• Protectie amplificator: Protectie termica, protectie la supra-curent, protectie la curent continuu, protectie la frecventa ridicata

Alimentare, voltaj si siguranta:

• Voltaj de alimentare: 100-240 V~, 50/60 Hz, corectie factor putere activa
• Siguranta: T 6.3 A H 250 V
• Consum de putere la 1/8 din puterea nominala si 4 Ω: 100 W
• Conector de alimentare: Conector standard IEC

Dimensiuni si greutate:

• Dimensiuni (I x L x A): 44 x 437 x 248 mm (1.7 x 17.2 x 9.8”)
• Greutate: 3.6 kg (7.9 lbs)
• Finisaj: Carcasa din aluminiu anodizat negru periat, cu baza din otel vopsit in negru
• Aprobari: CE, CCC, WEEE, cTUVus, PSE, RCM, RoHS, FCC partea 15 Clasa B
