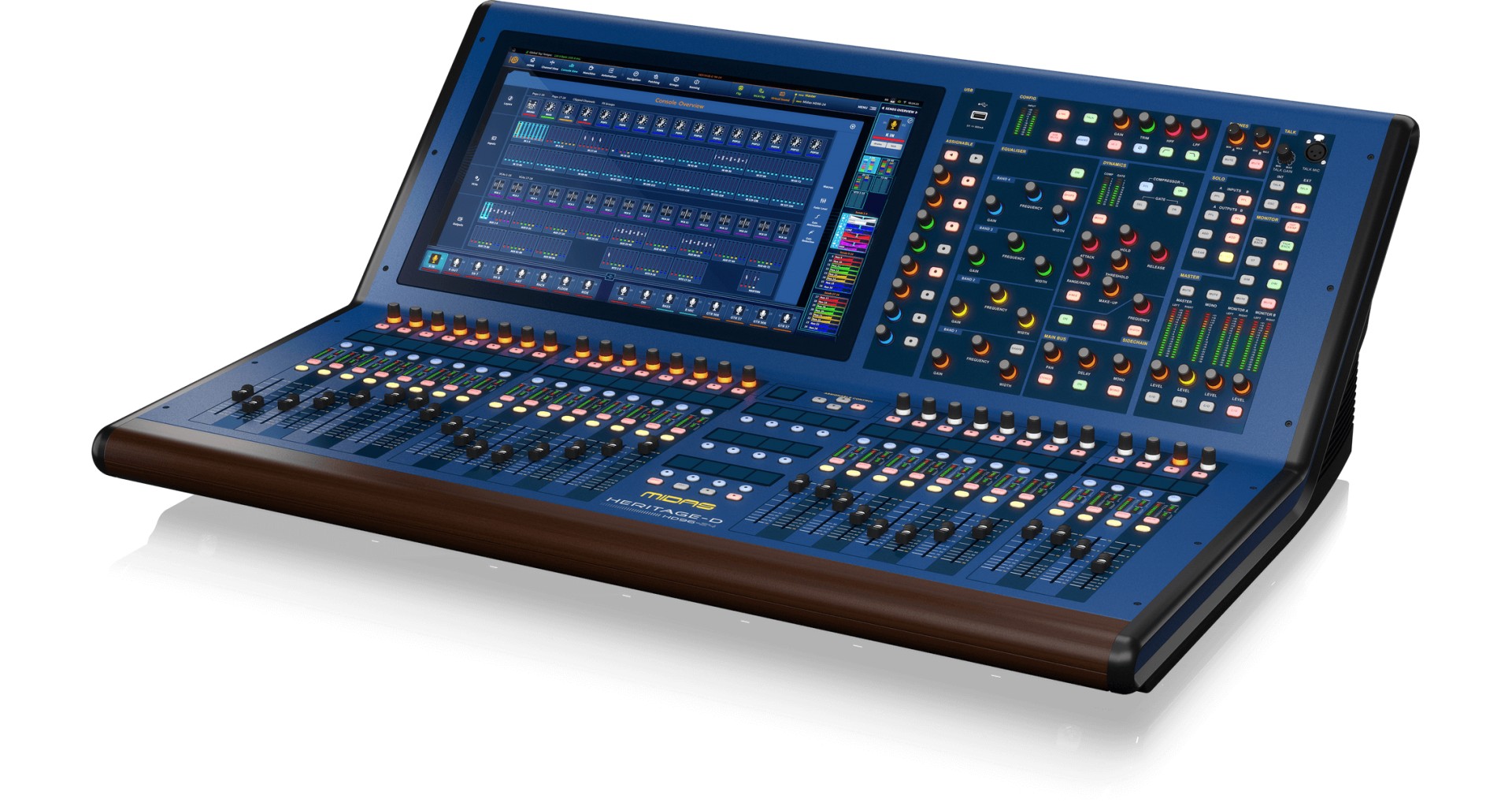

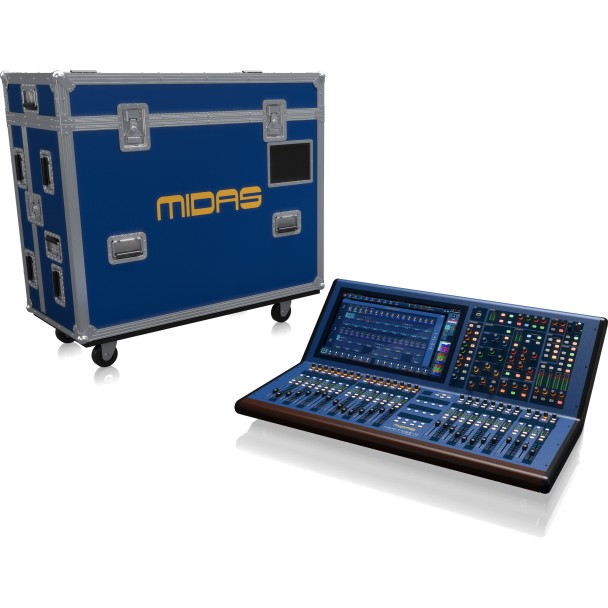

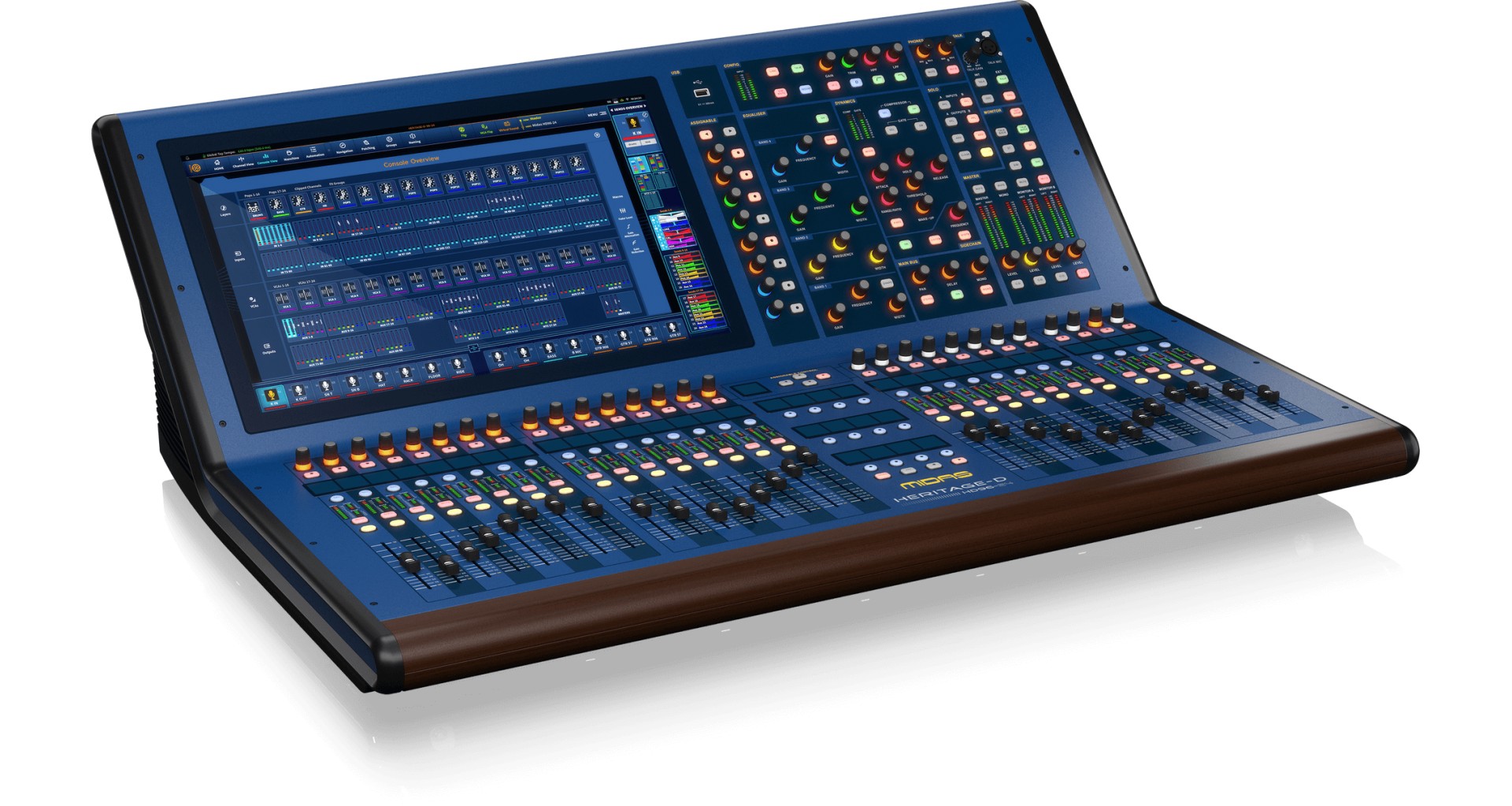

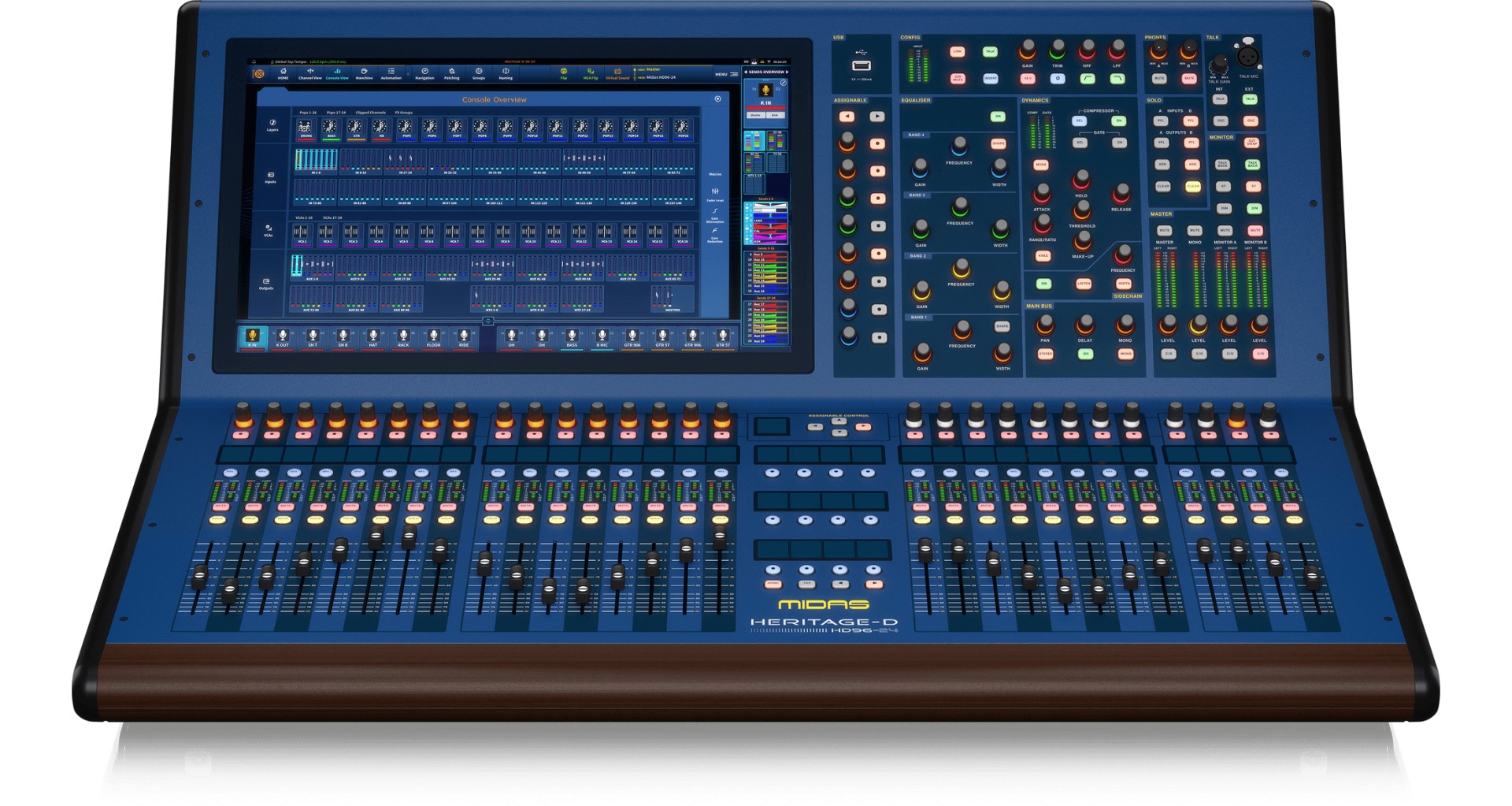

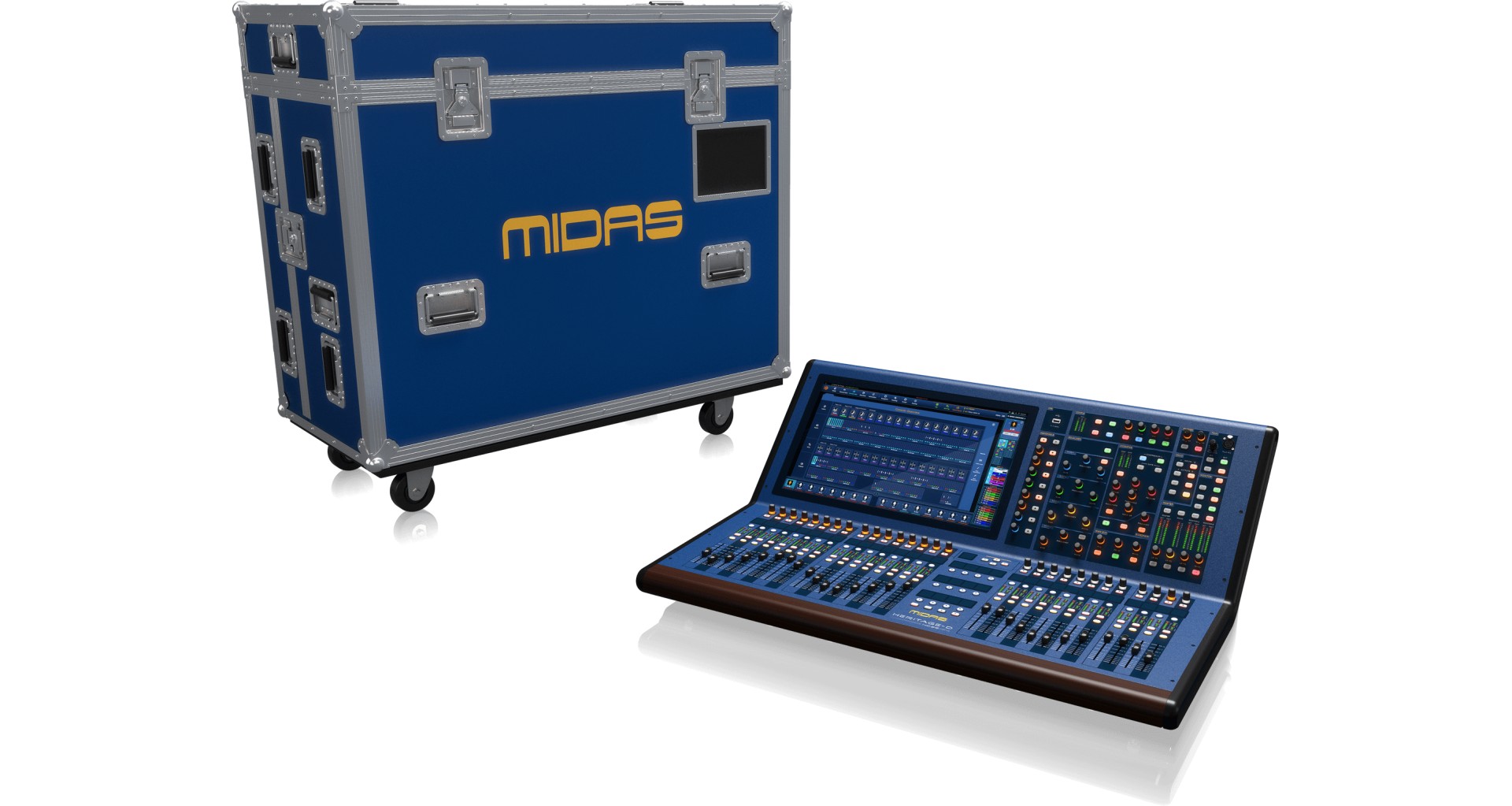

Midas HD96-24-CC-TP

Procesare

• Canale de procesare intrare: 144 canale flexibile
• Canale de procesare iesire: 96 iesiri auxiliare flexibile, 24 matrice, bus stereo, bus mono

Motoare interne de efecte:Matrice de rutare punct la punct: 622 x 652

• 24 x sloturi de efecte (pana la 96 efecte)
• 32 x compresoare stereo multiband
• 96 x egalizatoare dinamice stereo

• Procesare semnal: Floating point de 64 biti
• Convertor D/A: 24-bit, 96 kHz si oversampling de 128 ori
• Convertor A/D: 24-bit, 96 kHz si oversampling de 128 ori
• Frecventa de esantionare: 96 kHz
• Latenta I/O (suprafata intrare la iesire): 1.34 ms
• Procesare Audio de Intrare
• Filtre cu panta duala inalte si joase
• Control de filtru True Phase
• EQ parametric pe 4 benzi
• Compresoare de intrare creative pe 4 moduri
• Gates sau ducker de intrare
• Punct de insertie on/off cu schimbare de ordine de procesare
• Iesire directa cu nivel ajustabil si punct de selectare a procesarii
• Mod de intoarcere aux compensat pentru intarziere la intrari
• 5 x puncte de tap-off pe fiecare send

Procesare Audio de Iesire

• EQ parametrica pe 4 benzi cu optiuni de shelving/HP/LP
• Dinamica de iesire creativa pe 4 moduri
• Punct de insertie on/off cu schimbare de ordine de procesare
• Intrare directa cu nivel ajustabil si punct de tap-off pentru procesare

Asistenta pentru Control Mix

• 12 x grupuri de talk
• 12 x grupuri de mute
• 24 x grupuri de populatie a suprafetei
• 24 x grupuri de populatie asociate VCA
• Automatizare de snapshot de scena

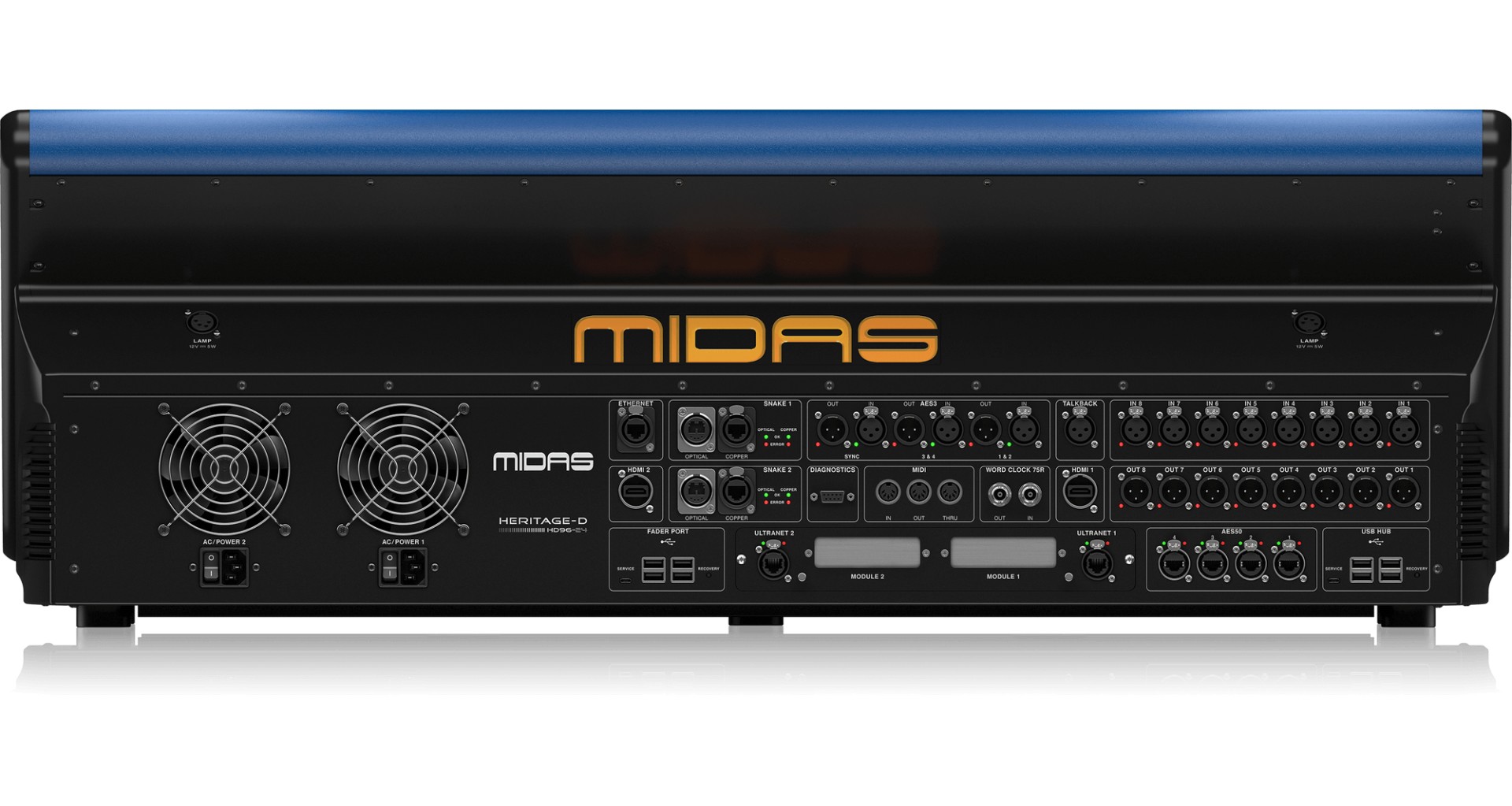

Conectori

• Preamp microfon Midas: 8 x XLR balansat
• Iesiri balansate: 8 x XLR balansat
• Conector Talkback: 1 x XLR balansat
• Conector Talk: 1 x XLR balansat
• Conector pentru casti: 2 x 1/4" TRS (stereo)
• Intrare/iesire digitala AES3 (XLR): 2 / 2
• Porturi AES50 (Klark Teknik 4 SuperMAC, 100 Mbit/s): 4
• Snake (cupru): 2 x HyperMac (192 canale de audio digital bidirectional) pe Ethercon XLR
• Snake (fibra): 2 x HyperMac (192 canale de audio digital bidirectional) pe Opticon XLR
• Sloturi de extensie CM1: 2 x sloturi (module CM1 pentru AES50, DANTE, MADI si USB)
• Ultranet: 2 x porturi Ultranet (pana la 16 iesiri digitale pe port)
• Clock word IN: BNC, accepta nivel TTL, 96 kHz unda patrata, impedanta 75 Ohmi
• Clock word OUT: BNC, furnizeaza un nivel TTL, unda patrata de 96 kHz
• Sync AES3 IN: 1 x XLR cu 3 pini
• Sync AES3 OUT: 1 x XLR cu 3 pini
• Conector extern (Ethernet): Ethercon XLR
• Iesire monitor: 2 x HDMI (1920 x 1080p 59.94Hz/60Hz 16:9 & 720 x 480p 59.94Hz/60Hz sustinut)
• Hub USB 3.0 tip A: 4 x 5 V ⎓ 900 mA
• USB 3.0 tip A: 4 x 5 V ⎓ 900 mA (expansiune port fader)
• USB 2.0 tip A: 1 x 5 V ⎓ 500 mA (date suprafata frontala)
• Port de diagnosticare: Port serial
• MIDI In, Out si Thru: Sockets MIDI DIN cu 5 pini
• Lampa: 2 x 12 V DC 5 W 4-pin
• Socket IEC mains cu comutator de alimentare: 2

Caracteristici I/O

• Impedanta de intrare: 10 kΩ
• Nivelul maxim de intrare non-clip: +24 dBu
• Gaina de intrare: -22.5 dB la +65 dB
• Alimentare phantom: +48 V (comutabil pe fiecare intrare)
• Impedanta microfonului de talk: 5 kΩ
• Gaina microfonului de talk: +15 dB la +60 dB
• Nivelul maxim al microfonului de talk: +6 dB
• Impedanta talkback: 20 kΩ
• Gaina talkback: ∞0 la +10 dB
• Nivelul maxim talkback: +21 dBu
• Impedanta de iesire a suprafetei: 50 Ω
• Gaina de iesire a suprafetei: 0 dB
• Nivelul maxim de iesire al suprafetei: +21 dBu
• Gama dinamica: 106 dB, 22 Hz la 22 kHz, neponderat
• Gaina maxima de tensiune: 100 dB de la intrari la subgrupuri si mastere, 106 dB de la intrari la aux si matrice
• Crosstalk la 1 kHz: -100 dB intre canale de intrare fizic adiacente
• Crosstalk la 10 kHz: -90 dB intre canale de intrare fizic adiacente
• Taierea fader / pan la 1 kHz: -100 dB
• Taierea fader / pan la 10 kHz: -100 dB
• Impedanta iesirii pentru casti: 10 Ω
• Nivelul maxim al iesirii pentru casti: +21 dBu

Display

• Display: LCD de 21" cu luminozitate mare, 1920 x 1080 px, touchscreen capacitiv, pana la 10 atingeri simultane
• Display-uri LCD info: 41 x display-uri LCD full color, 24 mm x 24 mm, 240 x 240 px

Controale

• Fadere motorizate de 100 mm: 8 + 8 + 8 + 4
• Potentiometre sensibile la atingere: 66

Controale personalizabile:

• Potentiometre complet asignabile: 28 + 8
• Butoane iluminat complet asignabile: 28 + 8 + 12
• Control casti A si B: min la max
• Control Talk: gain min la max

Wi-Fi

• Antena: Interna dual-band
• IEEE 802.11 a/b/g/n: Suporta dispozitive a / b / g / n
• Frecventa: 2412-2462 MHz / 5.15–5.850 GHz (in functie de regiune)
• Putere maxima de iesire: 20 dBm (folosind banda de 5 GHz)

Bluetooth

• Versiune: 4.0 EDR si LE
• Putere: 20 dBm
• Compatibilitate: Suporta GAP, SDN, PAN, SPP, IAP, HFP 1.5, GATT, ATTR, IAP, A2DP, ACRP.
• Distanta maxima de comunicare: 30 m tipic

Alimentare

• Alimentare: Sursa de alimentare cu comutare automata 100-240 V (50/60 Hz)
• Consumul de energie: 2 x 650 W
• Curent: 9 A max

Fizic

• Interval de temperatura de operare: 5 °C la 45 °C (41°F – 113°F)
• Dimensiuni (H x W x D): 352 x 1028 x 719 mm
• Greutate: 43.2 kg
