Klark Teknik DN9650

Caracteristici generale:

• Convertor de format pentru retea AES50, cu pana la 64 de canale bidirectionale si conversie asincrona a ratei de esantionare
• Functionare audio pe 24 de biti, cu rate de esantionare de 48 si 96 kHz
• Conversie asincrona a ratei de esantionare pe fiecare canal, cu functie de bypass
• Sursa de alimentare universala cu comutare automata
• Functie de inhibare a ceasului audio bidirectional pentru sisteme de retea redundante
• Compatibil cu modulele de retea Klark Teknik KT-AES50, KT-DANTE64, KT-MADI si KT-USB (achizitionate separat)
• Porturi de retea RJ-45 conforme cu standardele din industrie
• Generator de Clock intern „AES Grade 1”, compensat termic (1 ppm)
• Server web intern pentru configurare prin browser, via port Ethernet

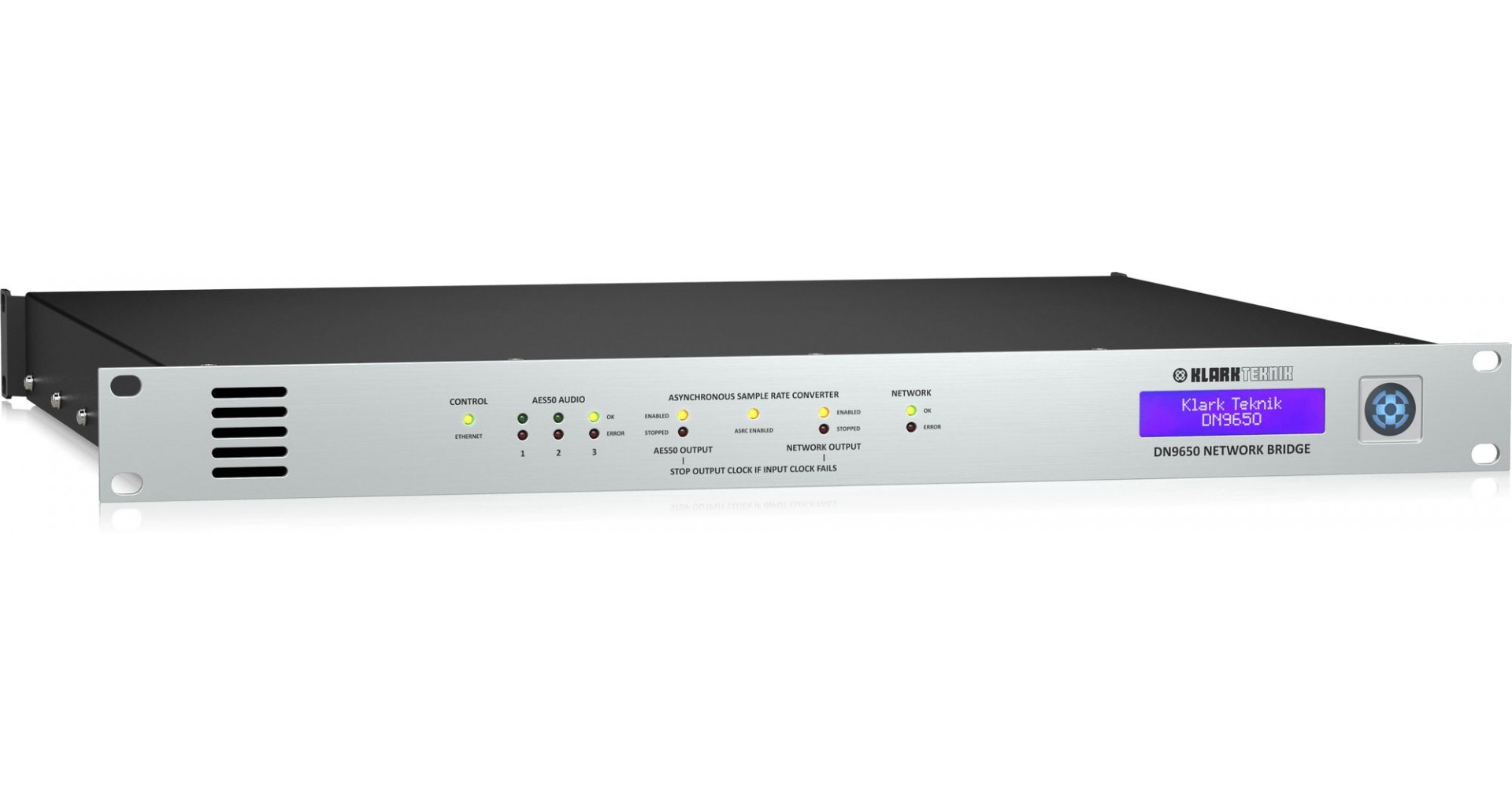

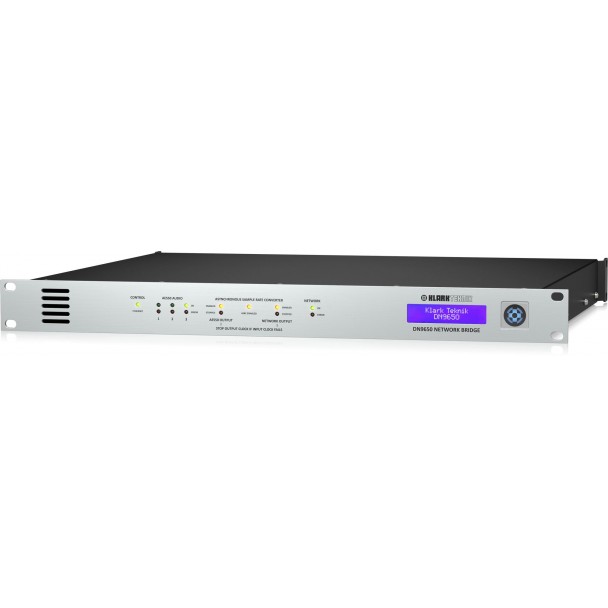

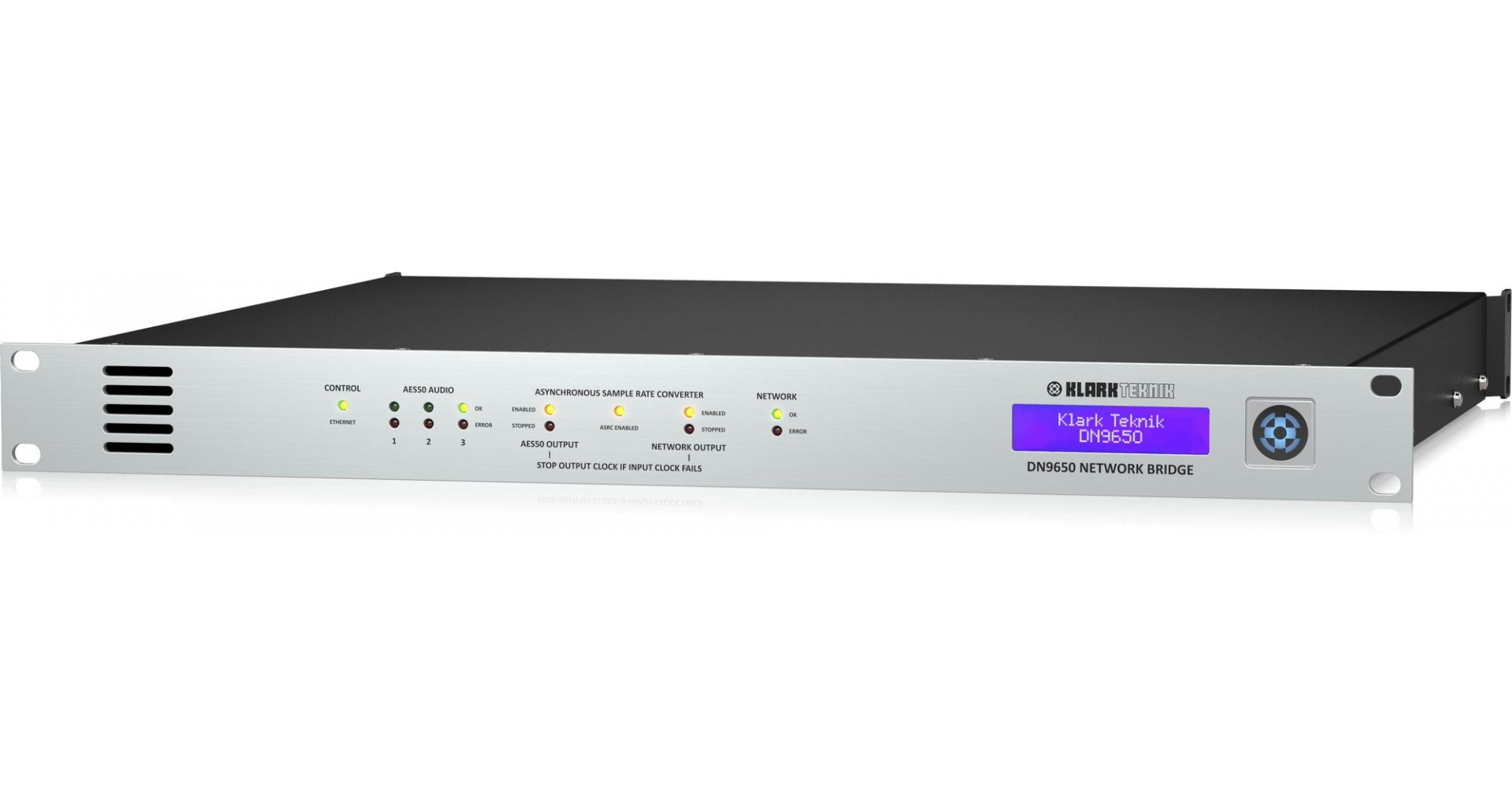

• Sasiu robust 1U pentru montare in rack, potrivit pentru utilizare portabila

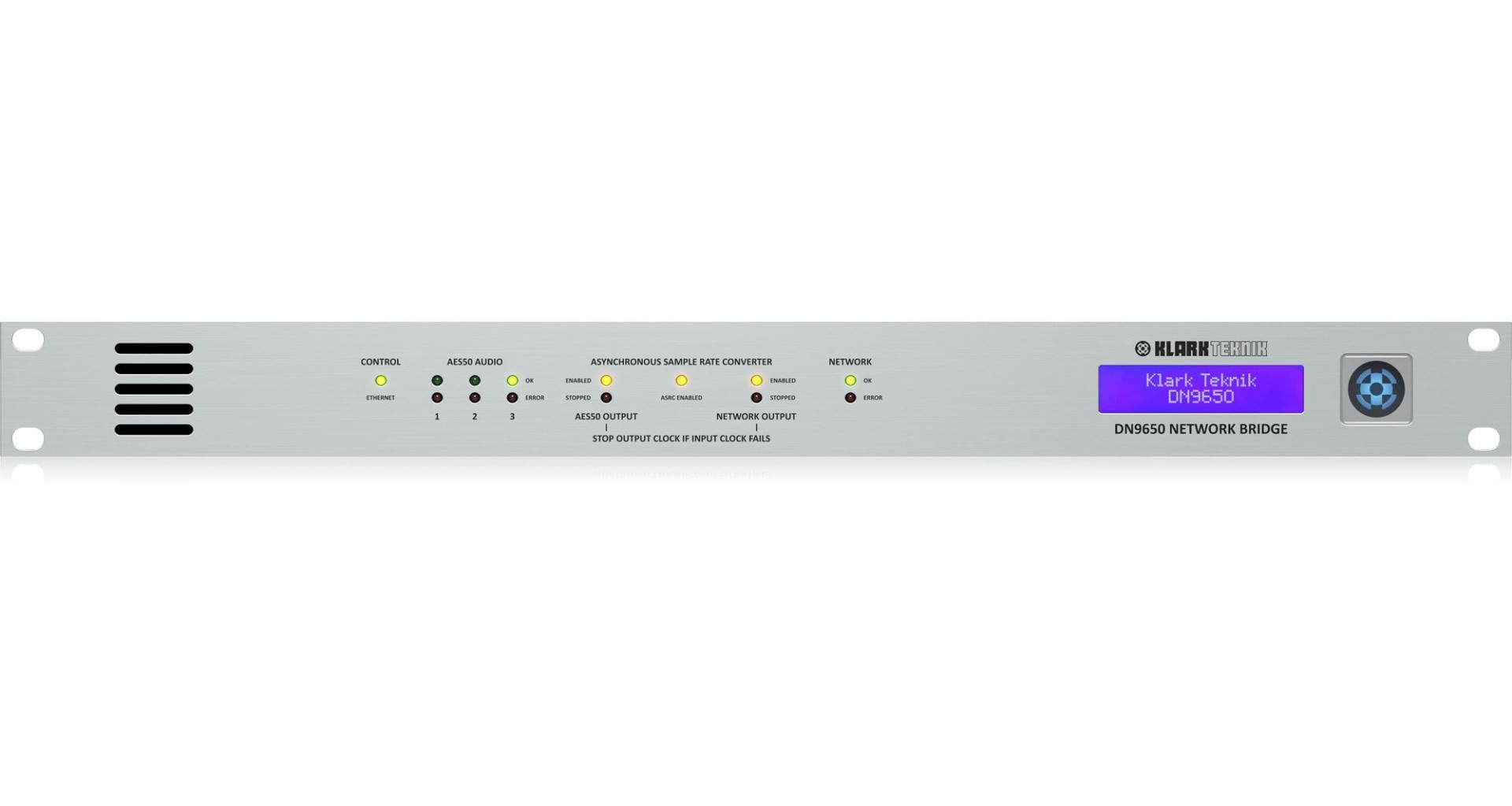

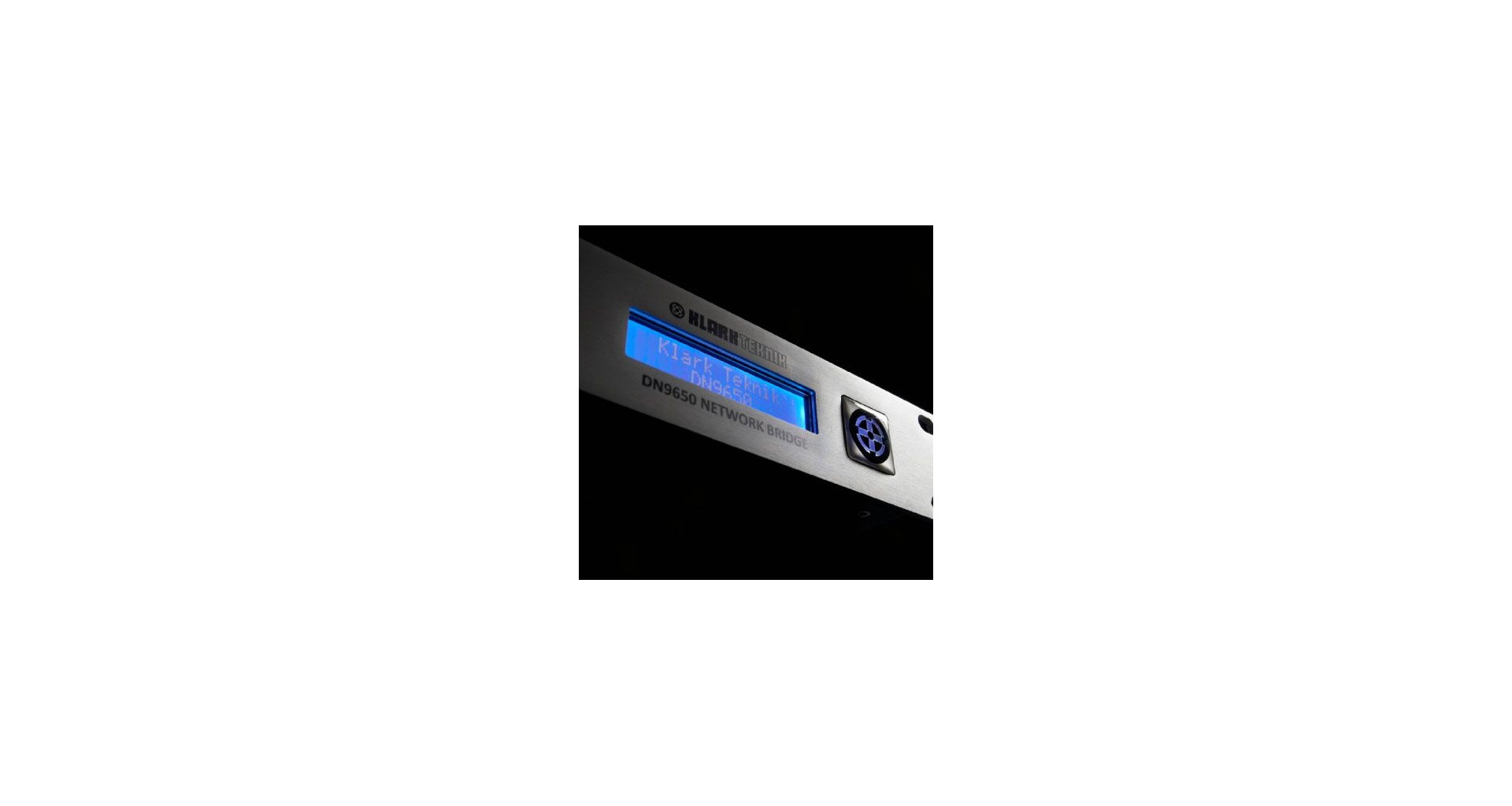

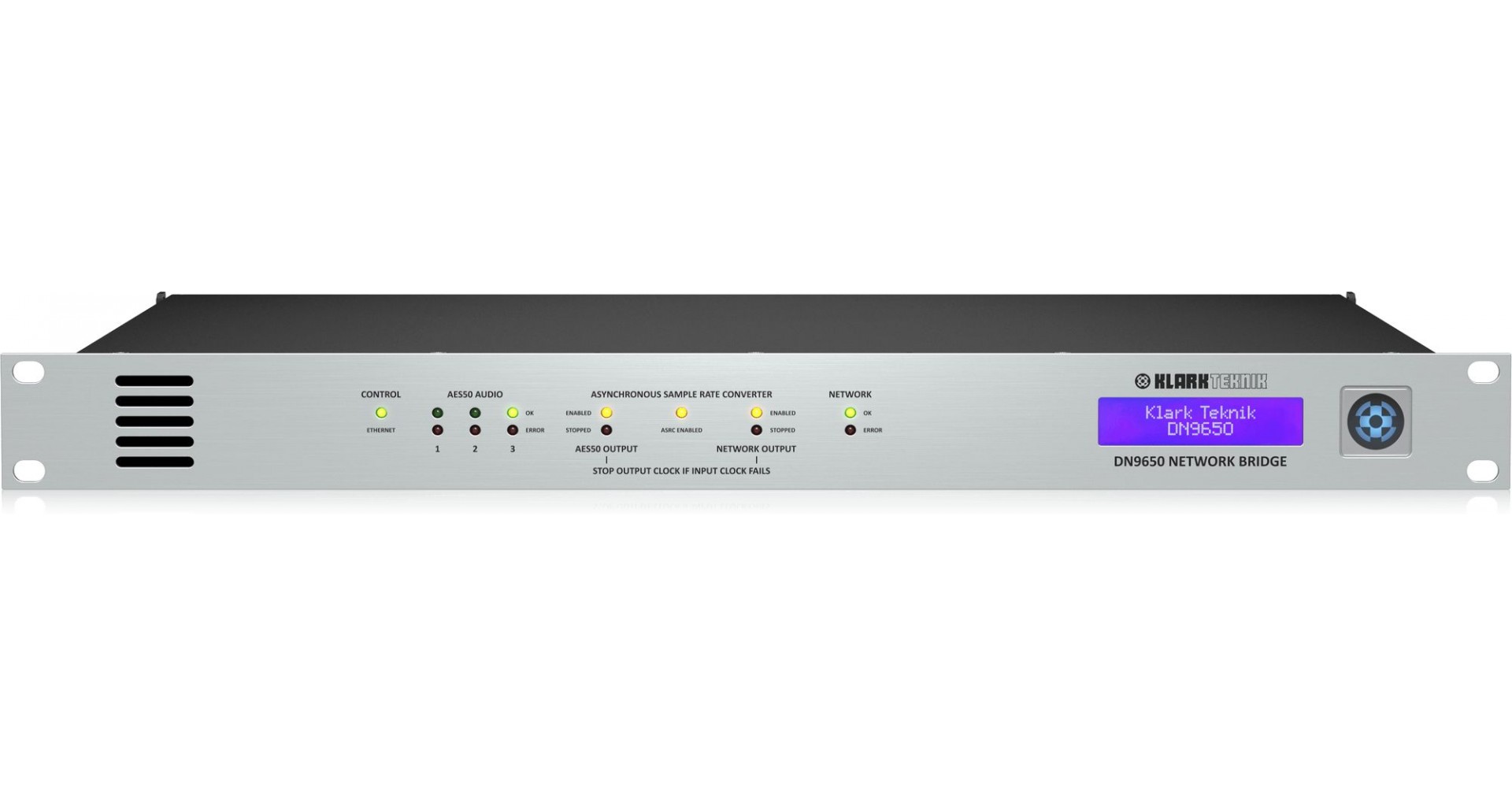

• LED-uri de stare si afisaj LCD pe panoul frontal
• Sincronizare video in formate standard si high-definition
• Porturi de retea Neutrik etherCON
• Server web integrat
• Compatibil cu sloturi de expansiune Cirrus CM-1

Specificatii tehnice:

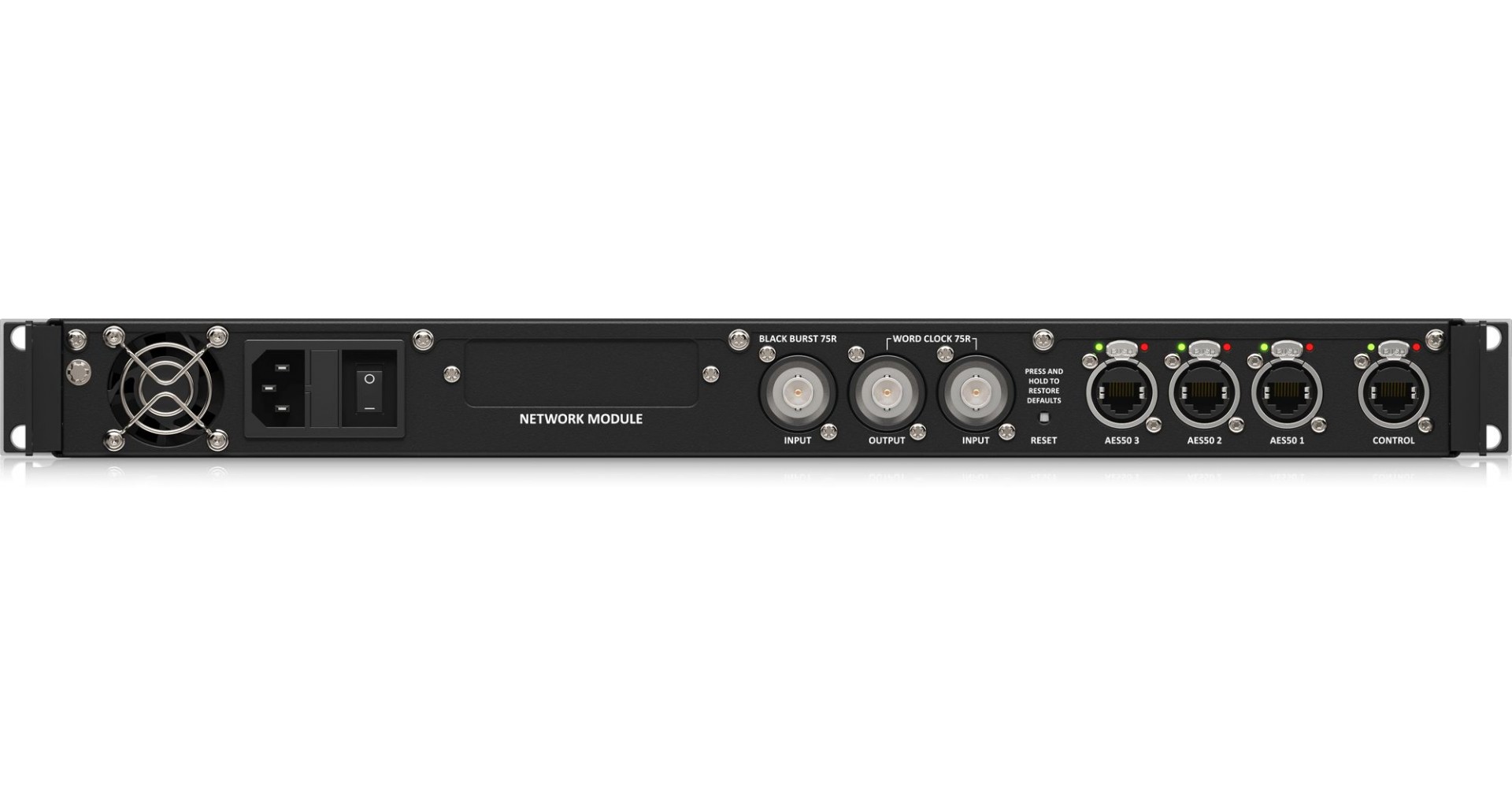

• Porturi AES50
• Porturi AES50: 3
• Tip conector AES50: Neutrik etherCON cu indicatie LED
• Rata de esantionare AES50: 48, 96 kHz

Porturi Ethernet

• Port control Ethernet: 1
• Tip conector Ethernet: Neutrik etherCON cu indicatie LED

Sincronizare externa

• Intrare Word Clock: 1
• Tip conector Word Clock In: Neutrik BNC cu terminare 75 Ohm
• Rata de esantionare Word Clock In: 48, 96 kHz
• Iesire Word Clock: 1
• Tip conector Word Clock Out: Neutrik BNC fara terminare
• Rata de esantionare Word Clock Out: 48, 96 kHz
• Intrare Video Black Burst: 1
• Tip conector Video: Neutrik BNC cu terminare 75 Ohm
• Formate standard definition: PAL, SECAM, NTSC
• Formate high definition: 720P, 1080P, 1080i

Slot module

• Slot de expansiune module retea: 1
• Tip slot: Compatibil format Cirrus CM-1

Conversie rata de esantionare

• Canale convertor rata de esantionare: 64 bidirectionale
• Bypass: Sincronizare domeniu retea cu domeniu AES50 (selectabil de utilizator)
• Oprire iesire Clock: Oprire bidirectionala a Clock-ului de iesire daca cel de intrare esueaza (selectabil de utilizator)

Clock

• Tip Clock intern: Oscilator cu cristal controlat termic (TCXO) cu stabilitate de 1 ppm
• Surse de Clock domeniu AES50: Clock extern AES50
• Surse de Clock domeniu AES50: Oscilator intern (ceas AES50 intern)
• Surse de Clock domeniu AES50: Intrare Word Clock
• Surse de Clock domeniu AES50: Intrare Video Black Burst
• Surse de Clock domeniu retea: Clock extern retea
• Surse de Clock domeniu retea: Clock extern retea cu Word Clock sincronizat
• Surse de Clock domeniu retea: Oscilator intern (ceas AES50 intern)
• Surse de Clock domeniu retea: Clock onboard modul retea
• Surse de Clock domeniu retea: Sursa Clock AES50
• Surse de Clock domeniu retea: Intrare Word Clock
• Surse de Clock domeniu retea: Intrare Video Black Burst
• Optiuni de Clock iesire sursa:
• Surse pentru iesirea Word Clock: Domeniu Clock AES50
• Surse pentru iesirea Word Clock: Domeniu Clock retea
• Surse pentru iesirea Word Clock: Intrare Word Clock

Alimentare si specificatii suplimentare

• Conector alimentare: IEC cu 3 pini
• Tensiune de alimentare: 100 – 240 VAC, 50 / 60 Hz
• Consum de energie: <50 W
• Dimensiuni: 483.0 x 411.0 x 44.0 mm
• Greutate: 5.1 kg
