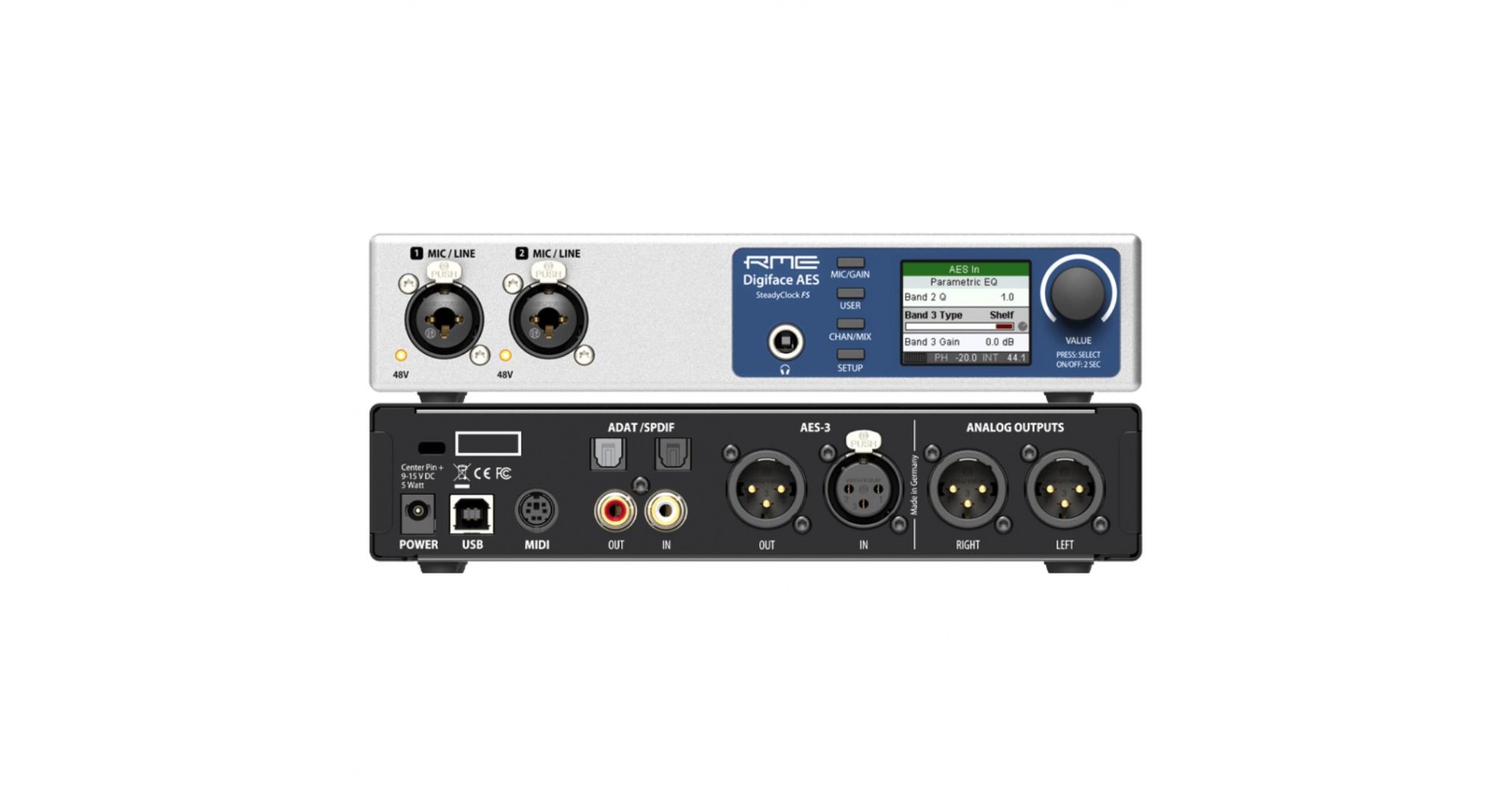

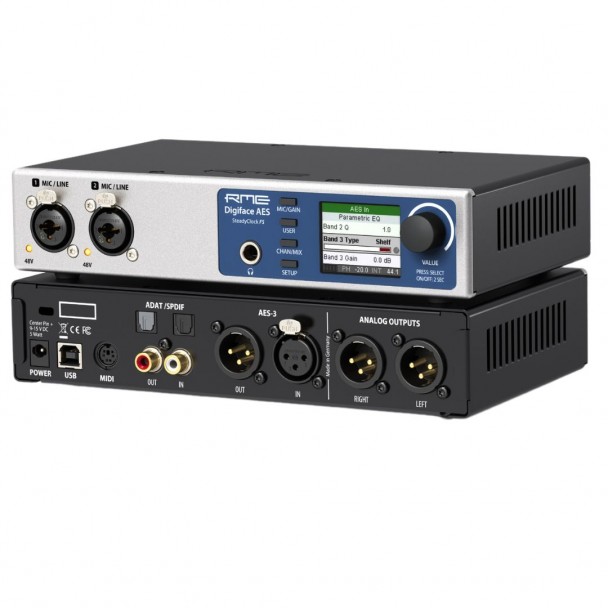

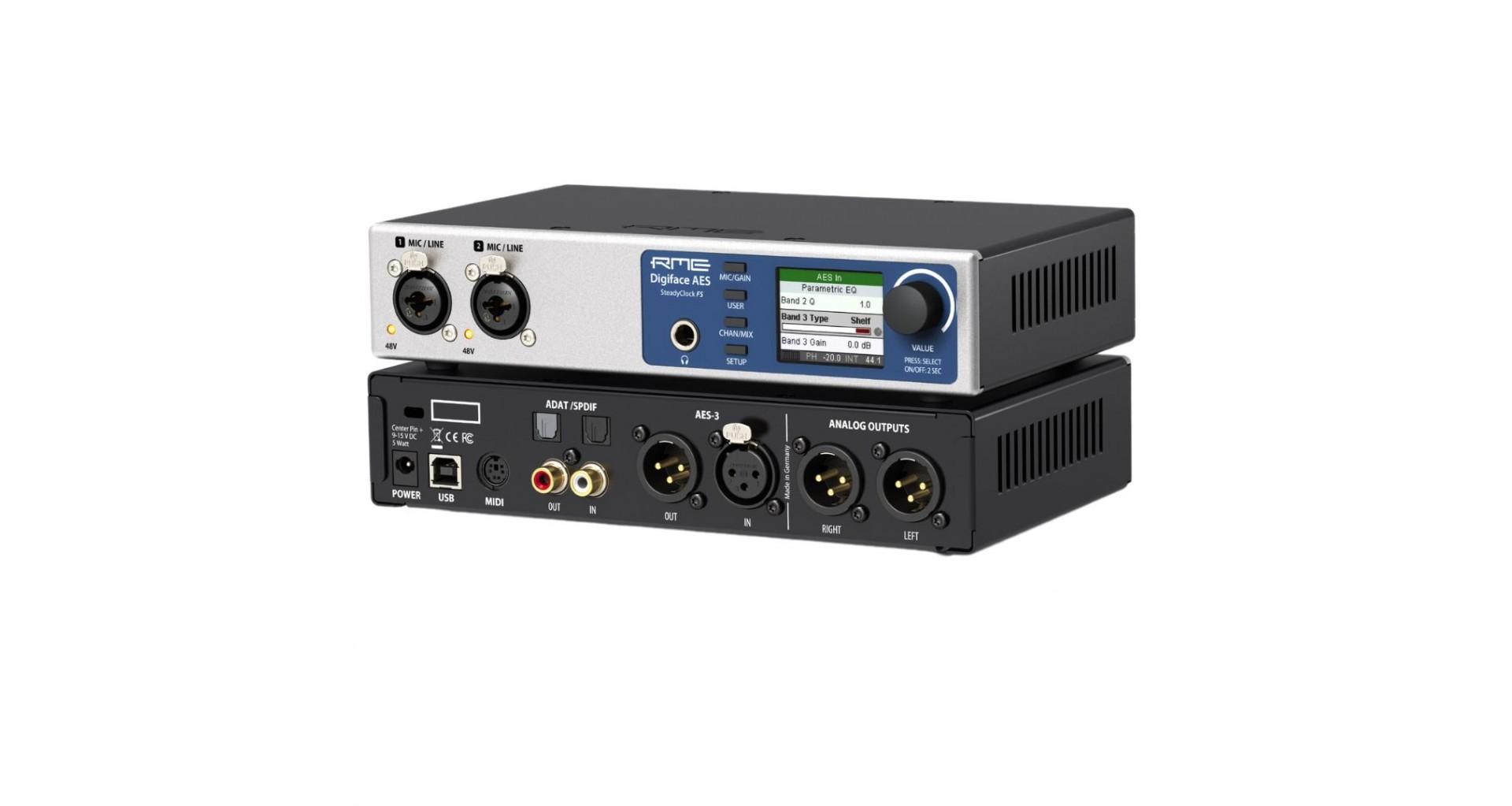

RME Digiface AES

Specificatii tehnice:

Analog

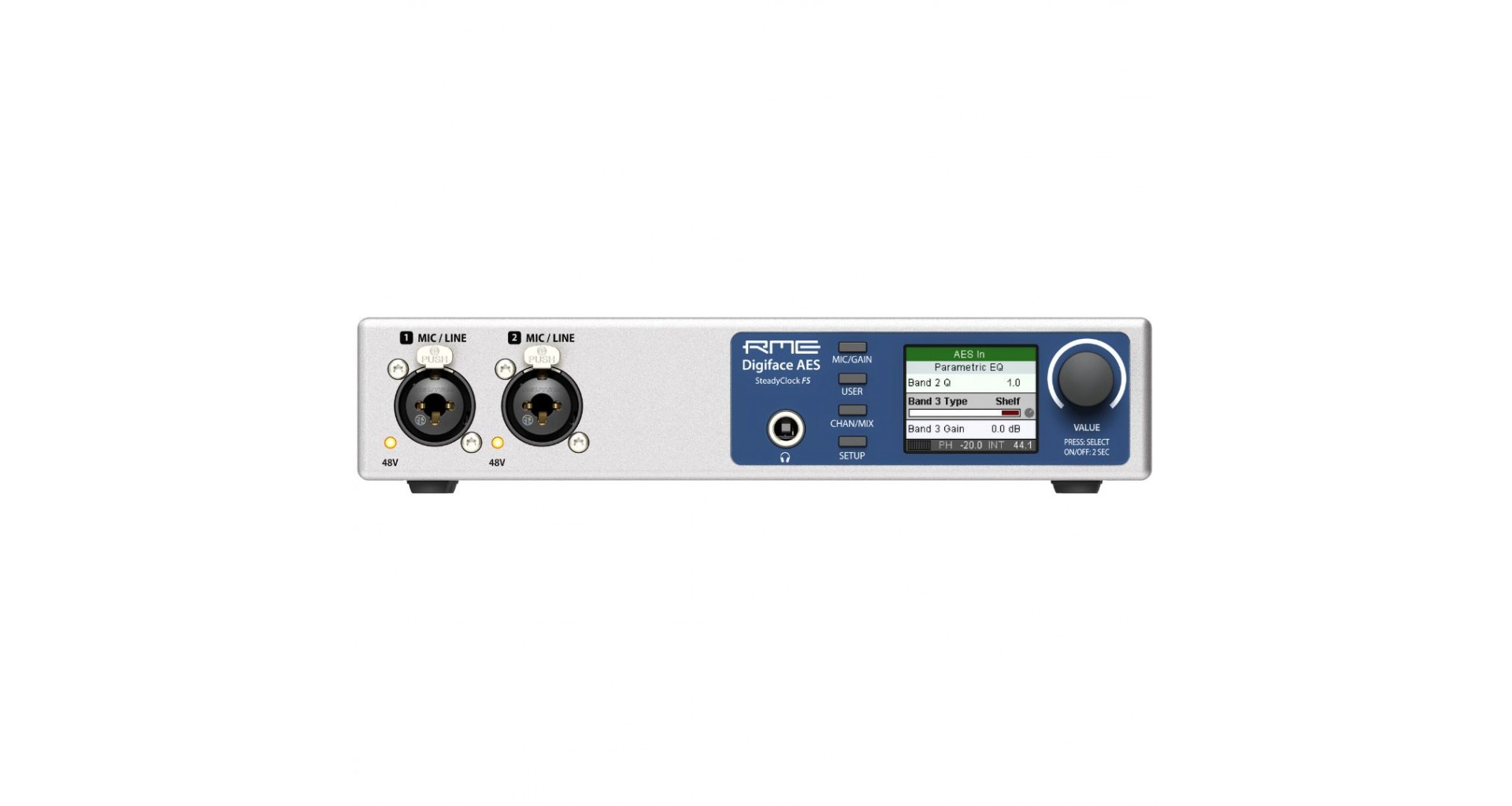

Microfon/Line In 1-2, XLR:

• Intrare: XLR, balansata electronic
• Impedanta de intrare balansata @ 1 kHz: 2 kOhmi, PAD 5,3 kOhmi
• Impedanta de intrare nebalansata @ 1 kHz: 1 kOhmi, PAD 2,6 kOhmi
• Nivel maxim de intrare, Gain 0 dB: +8 dBu, PAD +19 dBu
• Nivel maxim de intrare, Gain 75 dB: -67 dBu, PAD -56 dBu
• Interval de ajustare a castigului: 75 dB
• EIN: -129 dBu, A-weighted, 60 dB gain, 150 Ohmi, 20 Hz – 20 kHz
• Raport semnal/zgomot (SNR): 113 dB RMS neponderat, 115 dBA
• Raspuns in frecventa @ 44.1 kHz, -0,1 dB: 16 Hz – 20,4 kHz
• Raspuns in frecventa @ 96 kHz, -0,5 dB: 7 Hz – 45,8 kHz
• Raspuns in frecventa @ 192 kHz, -1 dB: 5 Hz – 88 kHz
• Raspuns in frecventa PAD @ 44.1 kHz, -0,1 dB: 5 Hz – 20,4 kHz
• Raspuns in frecventa PAD @ 96 kHz, -0,5 dB: 2,5 Hz – 45,8 kHz
• Raspuns in frecventa PAD @ 192 kHz, -1 dB: 2 Hz – 88 kHz
• THD: < -110 dB, < 0,0003%
• THD+N: < -106 dB, < 0,0005%
• Separare intre canale: > 110 dB

TRS In 1-2:

• Ca XLR, cu urmatoarele diferente:
• Intrare: Mufa TRS de 6,3 mm, balansata electronic
• Impedanta de intrare @ 1 kHz: 12 kOhmi balansata , 6 kOhmi nebalansata
• Nivel maxim de intrare, Gain 0 dB: +24 dBu
• Nivel maxim de intrare, Gain 75 dB: -51 dBu
• Raspuns in frecventa @ 44.1 kHz, -0,1 dB: 2 Hz – 20,3 kHz
• Raspuns in frecventa @ 96 kHz, -0,5 dB: 1,5 Hz – 44,3 kHz
• Raspuns in frecventa @ 192 kHz, -1 dB: 1 Hz – 70 kHz

DA, Line Out 1-2:

• Iesire: XLR, balansata electronic
• Nivel de iesire comutabil +19 dBu, +13 dBu, +4 dBu
• Dinamica (DR) @ +19 dBu: 120 dB (AES17), 123 dBA
• Dinamica (DR) @ +13 dBu: 114 dB (AES17), 116,5 dBA
• Dinamica (DR) @ +4 dBu: 114 dB (AES17), 116,5 dBA
• Raspuns in frecventa @ 44.1 kHz, -0,5 dB: 0 Hz – 20,7 kHz
• Raspuns in frecventa @ 96 kHz, -0,5 dB: 0 Hz – 45 kHz
• Raspuns in frecventa @ 192 kHz, -1 dB: 0 Hz – 90 kHz
• THD: < -110 dB, < 0,0003%
• THD+N: -110 dB, 0,0003%
• Separare intre canale: > 110 dB
• Impedanta de iesire: 300 Ohmi

DA - Iesire stereo Phones (7-8):

• Iesire: Mufa TRS de 6,3 mm, nebalansata
• Nivel de iesire la 0 dBFS, Ridicat: +13 dBu
• Nivel de iesire la 0 dBFS, Scazut: +7 dBu
• Raport semnal/zgomot (SNR) @ Ridicat: 120 dB (AES17), 122 dBA
• Raport semnal/zgomot (SNR) @ Scazut: 114 dB (AES17), 116,5 dBA
• Impedanta de iesire: 5 Ohmi
• Putere maxima per canal, incarcare de 32 Ohmi, 0,1% THD: 160 mW
• THD+N @ 32 Ohmi La Ultimul: -108 dB, 0,0004%

MIDI

• 1 x MIDI I/O prin cablu de divizare cu 2 x mufa DIN cu 5 pini
• Izolare galvanica prin intrare cu optocuplu
• Mod cu viteza mare: jitter si timp de raspuns, de obicei, sub 1 ms
• FIFO-uri separate de 128 de octeti pentru intrare si iesire

Digital

• Ceasuri: Interne, AES, SPDIF, ADAT
• Suprimare jitter pentru ceasuri externe: > 50 dB (> 1 kHz)
• Influta efectiva a jitter-ului ceasului asupra conversiei AD si DA: aproape zero
• Bitclock PLL digital pentru functionare ADAT variabila fara probleme
• Rate de esantionare acceptate: 28 kHz pana la 200 kHz

Intrari Digitale

AES/EBU:

• 1 x XLR, echilibrata cu transformator, izolata galvanic, conform AES3-1992
• Stadiu de intrare cu sensibilitate ridicata (< 0,3 Vpp)
• Compatibil SPDIF (IEC 60958)
• Accepta formatul Consumator si Profesional
• Plaja de blocare: 27 kHz – 200 kHz
• Suprimare jitter: > 50 dB (> 1 kHz)

SPDIF coaxial:

• 1 x RCA, conform IEC 60958
• Stadiu de intrare cu sensibilitate ridicata (< 0,3 Vpp)
• Accepta formatul Consumator si Profesional
• Plaja de blocare: 27 kHz – 200 kHz
• Suprimare jitter: > 50 dB (> 1 kHz)

ADAT Optical:

• 2 x TOSLINK, format conform specificatiilor Alesis
• Standard: 8 canale, 24 biti, pana la 48 kHz
• Viteza dubla (S/MUX): 4 canale, 24 biti, 96 kHz
• Viteza cvadrupla (S/MUX4): 2 canale, 24 biti, 192 kHz
• Bitclock PLL asigura sincronizarea perfecta chiar si in functionarea ADAT cu viteza variabila
• Plaja de blocare: 31,5 kHz – 50 kHz
• Suprimare jitter: > 50 dB (> 1 kHz)

SRC (Conversie de Esantioane):

• Intrarile AES, SPDIF coaxial sau SPDIF optic selectabile
• 2 canale, de la 32 pana la 192 kHz
• Raport maxim de conversie: 1:7 si 7:1
• THD+N: -139 dB
• Dinamica (DR): 139 dB (AES17), 142 dBA
• Latenta: 109 de esantioane, 2,47 ms @ 44,1 kHz, 1,14 ms @ 96 kHz, 0,57 ms @ 192 kHz

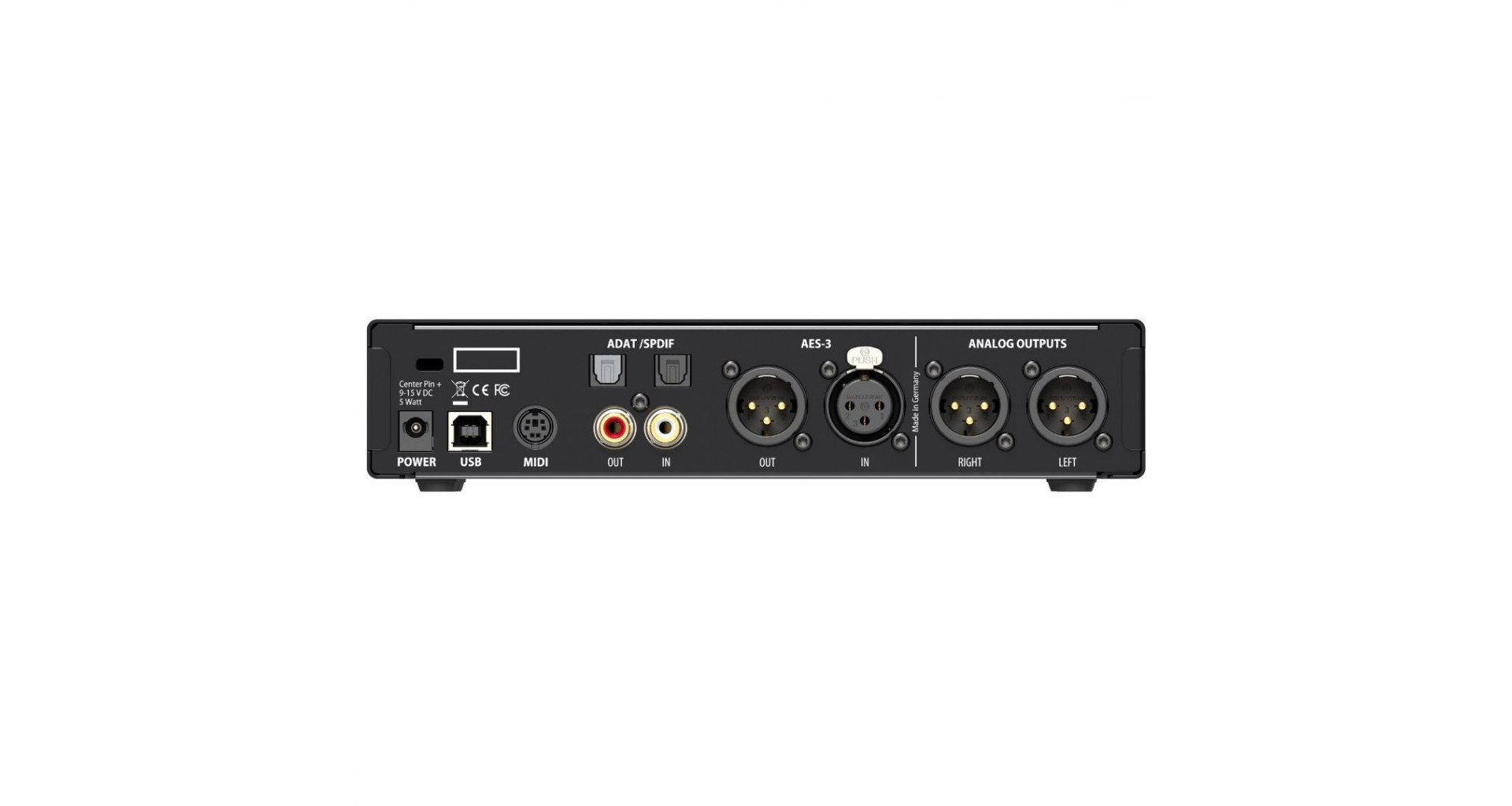

Iesiri Digitale

AES/EBU:

• XLR, echilibrata cu transformator, izolata galvanic, conform AES3-1992
• Impedanta de iesire 5 Vss
• Format Profesional conform AES3-1992 Amendment 4
• Modul cu un singur fir, Rate de esantionare acceptate: 28 kHz pana la 200 kHz

SPDIF coaxial:

• 1 x Cinch, conform IEC 60958
• Impedanta de iesire 0,7 Vss
• Format Consumator (SPDIF) conform IEC 60958
• Modul cu un singur fir, Rate de esantionare acceptate: 28 kHz pana la 200 kHz

ADAT:

• 1 x TOSLINK
• Standard: 8 canale, 24 biti, pana la 48 kHz
• Viteza dubla (S/MUX): 4 canale, 24 biti, 96 kHz
• Viteza cvadrupla (S/MUX4): 2 canale, 24 biti, 192 kHz

Generale:

• Alimentare: Alimentare prin bus USB sau alimentare externa
• Consum de energie tipic: 3 wati
• Curent la 12 V din alimentare externa: 250 mA (3 wati)
• Dimensiuni (LxHxP): 215 x 44 x 130 mm (8,46" x 1,73" x 5,1")
• Greutate: 880 g (1,94 lbs)
• Interval de temperatura: +5°C pana la +50°C (41°F pana la 122°F)
• Umiditate relativa: < 75%, fara condensare

Update: Compatibilitate extinsa macOS (Apple Silicon)

Produsele RME (ex: Fireface UFX III, MADIface XT II, Digiface Dante, Ravenna) beneficiaza de suport actualizat pentru macOS si Apple Silicon, cu 3 optiuni de driver:

• DriverKit – recomandat de Apple, modern si stabil
• Kernel Extension – optiune legacy, inca functionala
• Class Compliant (CC) Mode – compatibilitate nativa macOS, acum cu suport extins in TotalMix FX

CC Mode este util ca optiune de rezerva, dar cu unele limitari (ex: latenta mai mare, fara vizualizare playback in DigiCheck NG).

Firmware-ul nou imbunatateste stabilitatea pe USB 3, audio/MIDI si retea, iar driverele sunt mai usor de instalat/dezinstalat.
