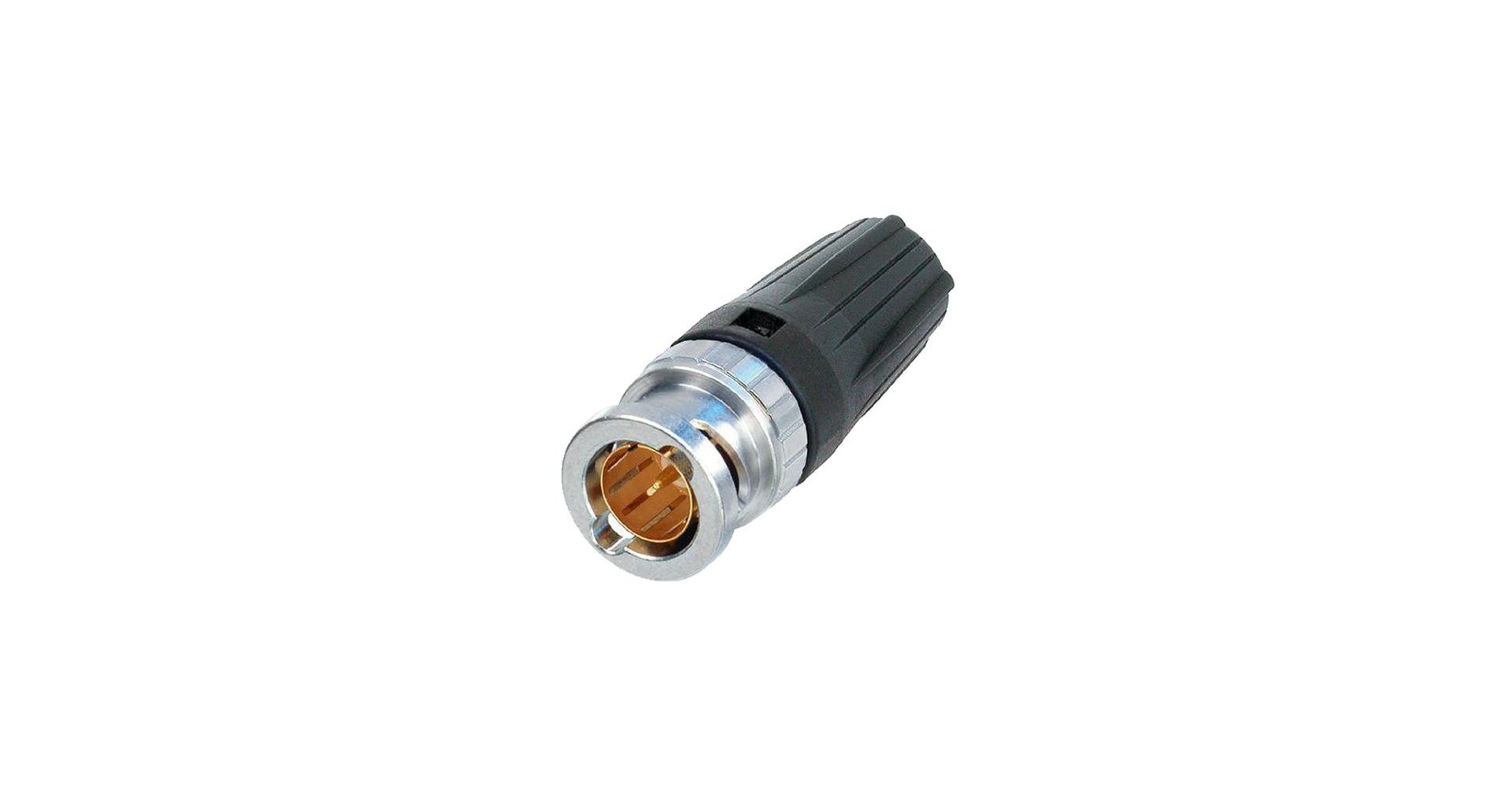

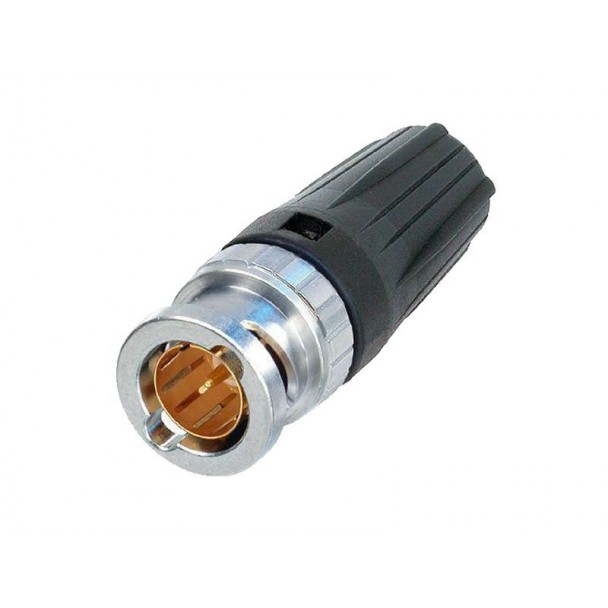

Neutrik NBNC75BLP9

Neutrik NBNC75BLP9 este un conector BNC tata de 75 ohm pentru cablu, din seria rearTWIST HD. Principiul rearTWIST permite blocarea si deblocarea din mansonul moale din spate, ideal pentru panouri dense, unde accesul la capul conectorului este greu. Se fixeaza prin sertizare si are un contact central din alama placat cu aur.

La ce foloseste:

• Termini cabluri coaxiale HD de 75 ohm, destinate matricelor si panourilor dense
• Blochezi si deblochezi conectorul din spate, cand accesul la cap e dificil
• Codezi cablurile prin culoare, folosind mansoanele din 10 culori

Caracteristici generale:

• Principiul rearTWIST: blocare si deblocare prin mansonul moale din spate (brevet DE 100 48507)
• Design real de 75 ohm, pentru cerintele HDTV si DVD
• Zona de ghidare care previne inclinarea sub forte laterale si protejeaza contactele de deformare
• Pin central cu prindere ferma, care da feedback tactil
• Sertizarea ecranului si a mantalei previne ecranul expus la cablurile finite si ofera retentie excelenta a cablului
• Piese din alama prelucrate in Elvetia, pentru durabilitate
• Accesoriile includ mansoane colorate in 10 culori standard, cleste de sertizat si matrite

Specificatii tehnice:

Specificatii principale:

• Tip: Conector BNC 75 ohm, tata, pentru cablu, rearTWIST
• Terminatie: Sertizare (pin 1.6 mm patrat, ecran 6.47 mm hex)
• Diametrul cablului: 6.3 mm
• Blocare: Bayonet
• Ancorare cablu: Sertizarea mantalei

Electrice:

• Impedanta: 75 ohm
• Rezistenta de contact: ≤ 3 mohm (interior), ≤ 2 mohm (exterior)
• Rezistenta dielectrica: 1.5 kVdc
• Rezistenta de izolatie: > 5 Gohm
• Tensiune nominala: < 50 V
• VSWR: ≤ 1.050 / > 32 dB pana la 1 GHz; ≤ 1.065 / > 30 dB pana la 2 GHz; ≤ 1.100 / > 26 dB pana la 3 GHz

Mecanice si materiale:

• Retentie cablu: > 30 N (centru)
• Forta de insertie: < 25 N
• Durata de viata: > 1000 cicluri de conectare
• Contacte: Alama (CuZn35Pb2), contact central 0.2 µm AuCo
• Izolator: PTFE
• Carcasa: Alama (CuZn39Pb3), placare Optalloy®

Mediu:

• Temperatura: -30 °C pana la +85 °C
• Sertizare: Conform IEC 60803 si IEC 60352-2

Compatibilitate:

• Argosy Image 720, Belden 1505A (ANH), Belden 4505R, Belden 8241F, CAE HD08370LSZH, Canare L-4CFB, Clark Wire CD7559-0, Clark Wire CD7559F-0, CommScope 5565, Draka 0.8/3.7 AF, Draka 755-801, Draka 755-803, Draka 755-804, Gepco VPM2000, Proel HPC 810, Suhner S0426, Sommer 600-0451, Sommer 600-162(F), Percon VK6
