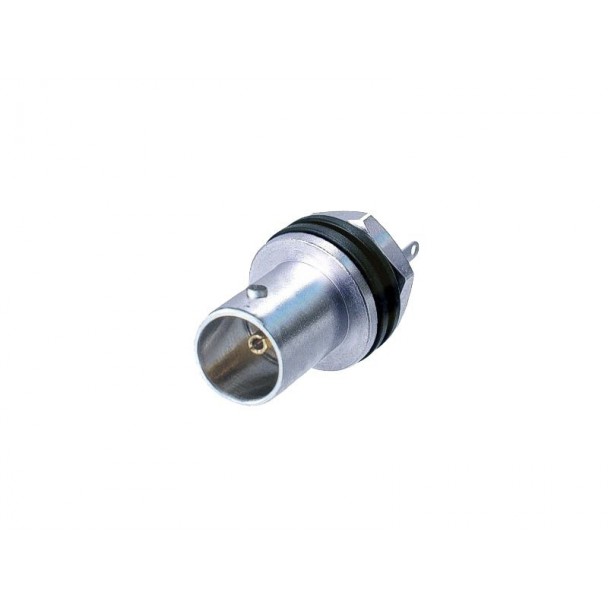

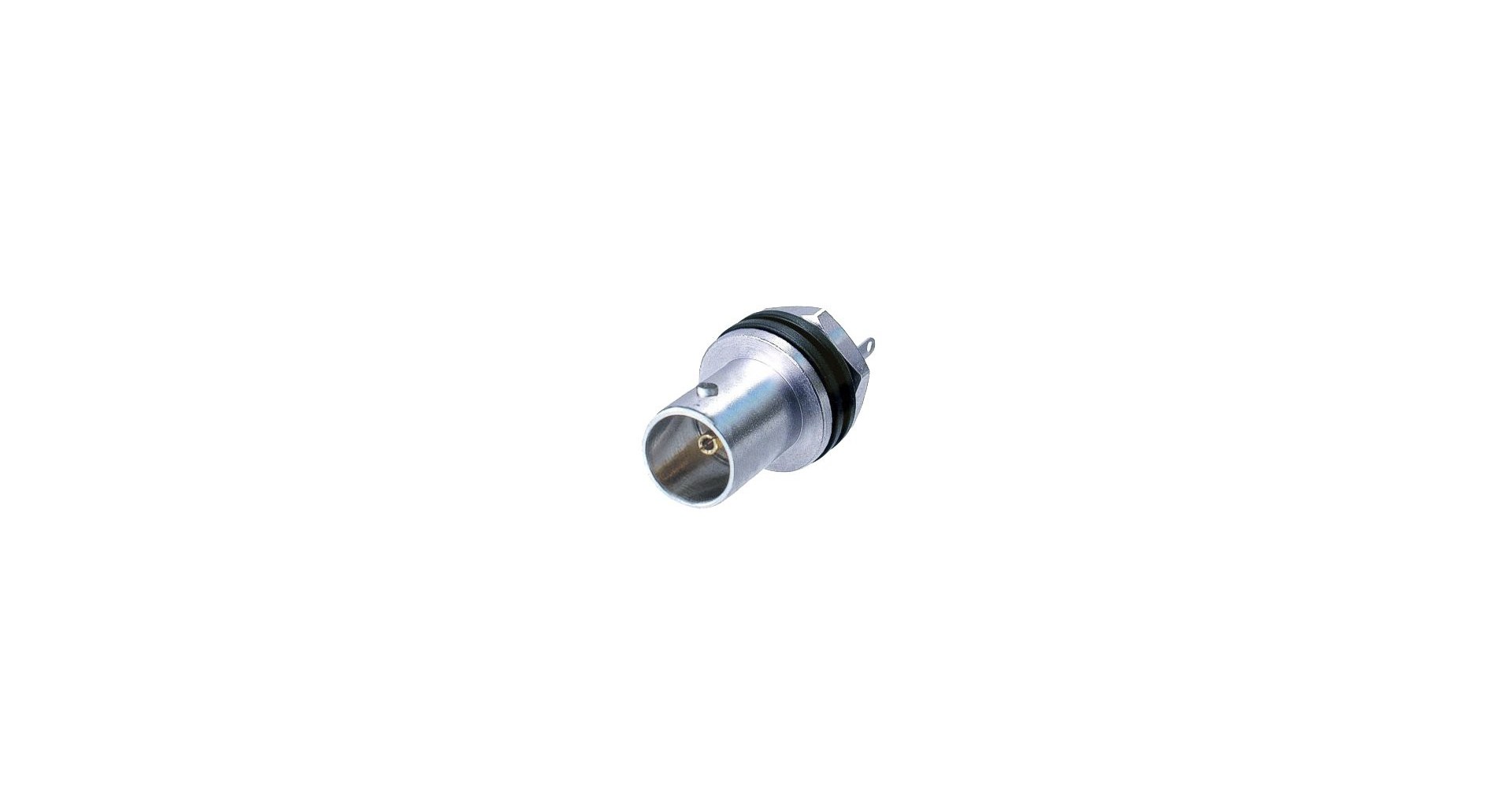

Neutrik NBB75SI

Neutrik NBB75SI este un conector BNC mama pentru panou, izolat de panou, cu terminale de lipire si decupaj rotund de 12.7 mm. Are design real de 75 ohm pentru semnale seriale si digitale HD, iar corpul din alama prelucrata ofera o conexiune rezistenta, care nu se uzeaza prin folosire indelungata. Daca se scoate saiba izolatoare, se obtine un montaj cu masa legata la panou.

La ce foloseste:

• Montezi o intrare sau iesire BNC de 75 ohm pe un panou cu gaura rotunda de 12.7 mm
• Izolezi masa conectorului de panou, pentru a evita buclele de masa
• Legi masa la panou scotand saiba izolatoare

Caracteristici generale:

• Contact central placat cu aur
• Design real de 75 ohm, pentru cerintele HD
• Montaj izolat pe panou: rezolva problemele de masa si previne influenta modului comun cu alte conexiuni de pe acelasi panou
• Montaj cu masa legata la panou posibil (se scoate saiba izolatoare)

Specificatii tehnice:

Specificatii principale:

• Tip: Conector BNC 75 ohm, mama, izolat
• Terminatie: Contacte pentru lipire
• Forma panou: 12.7 mm
• Montaj: Din fata panoului
• Blocare: Bayonet
• Tipuri de semnal: HD, SDI, video, AES/EBU, composit, YUV, RGB, RGBH, RGBHV

Electrice:

• Impedanta: 75 ohm
• Rezistenta de contact: ≤ 3 mohm (interior), ≤ 2 mohm (exterior)
• Rezistenta dielectrica: 1.5 kVdc
• Rezistenta de izolatie: > 5 Gohm
• Tensiune nominala: < 50 V
• VSWR: ≤ 1.050 / > 32 dB pana la 1 GHz; ≤ 1.065 / > 30 dB pana la 2 GHz; ≤ 1.100 / > 26 dB pana la 3 GHz

Mecanice si materiale:

• Forta de insertie: < 25 N
• Durata de viata: > 1000 cicluri de conectare
• Contacte: Alama (CuZn39Pb3), contact central 0.2 µm AuCo
• Izolator: PTFE
• Carcasa izolatoare: Poliacetal (POM)
• Placare carcasa: Optalloy®

Mediu:

• Temperatura: -30 °C pana la +85 °C
