Neutrik NBB75DFI

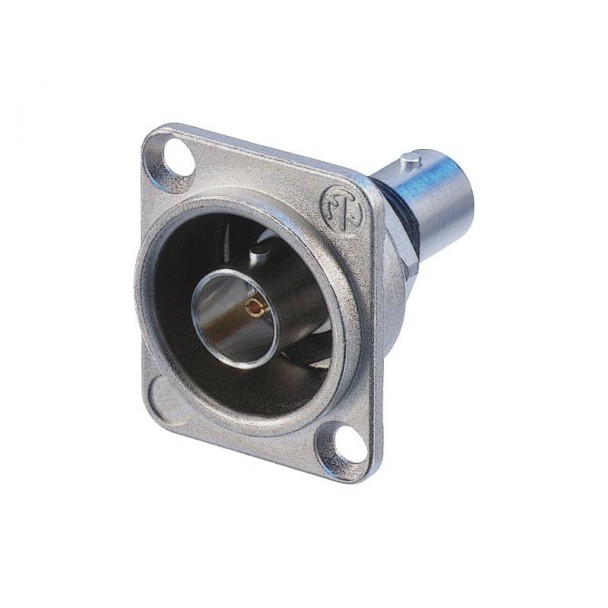

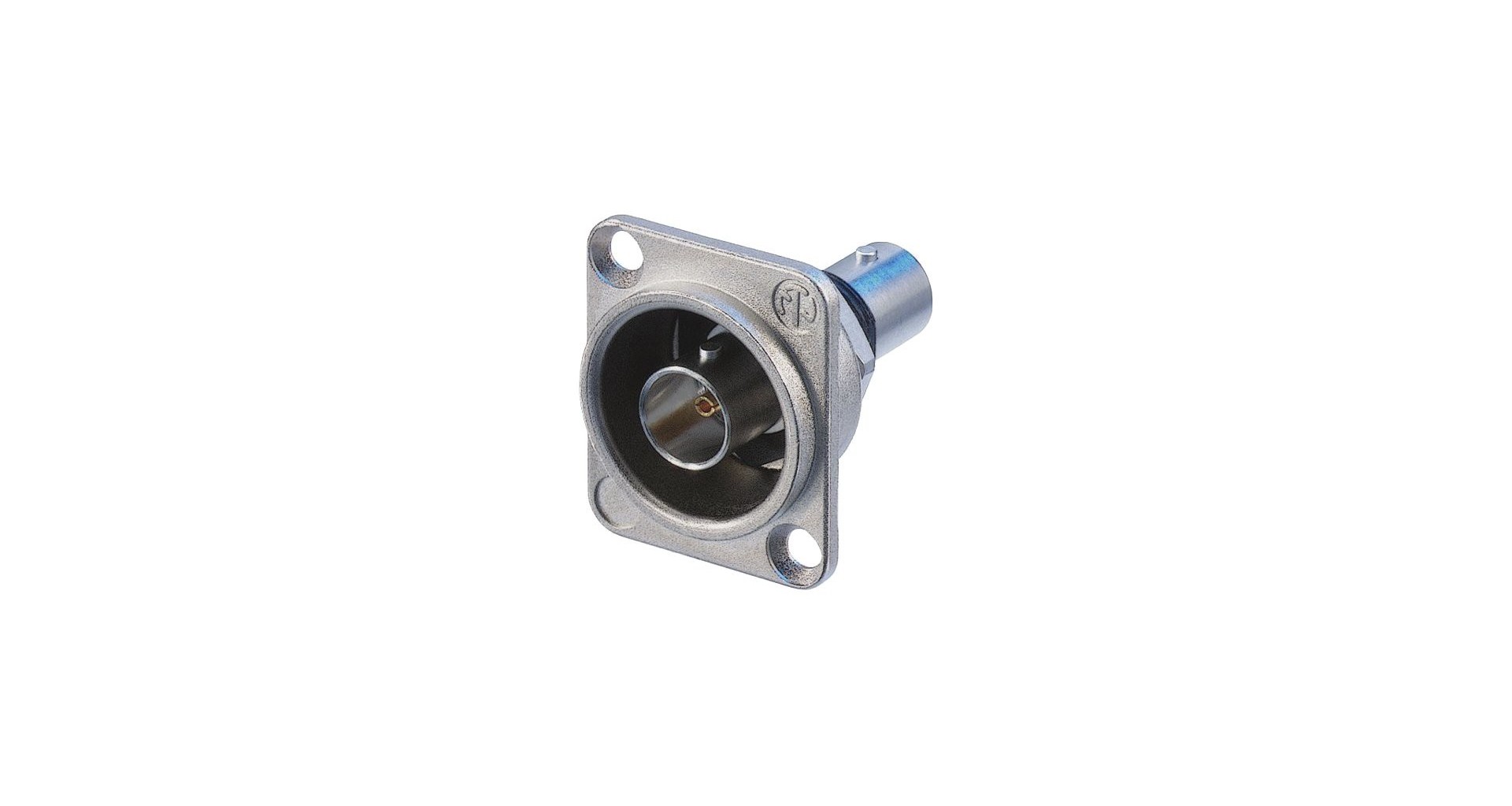

Neutrik NBB75DFI este un conector BNC mama izolat, de tip feedthrough, montat intr-o carcasa D din nichel (standard in industria audio). Are un design real de 75 ohm pentru semnale seriale si digitale HD, iar corpul din alama prelucrata ofera o conexiune rezistenta, care nu se uzeaza prin folosire indelungata. Corpul este retras in carcasa, deci bine protejat.

La ce foloseste:

• Montezi o iesire sau intrare BNC de 75 ohm pe panoul unui rack sau al unui echipament video
• Izolezi masa conectorului de panou, pentru a evita buclele de masa si influenta modului comun
• Codezi conectorii prin culoare, acolo unde e nevoie de identificare

Caracteristici generale:

• Contact central in cusca, placat cu aur
• Design real de 75 ohm, pentru cerintele HD
• Montaj izolat pe panou: rezolva problemele de masa si previne influenta modului comun cu alte conexiuni de pe acelasi panou
• Carcasa D standard: montaj la nivel cu panoul si protectie la deteriorare
• Codare prin culoare posibila

Specificatii tehnice:

Specificatii principale:

• Tip: Conector BNC 75 ohm, mama, izolat, feedthrough
• Forma panou: D
• Montaj: Din fata panoului
• Blocare: Bayonet
• Tipuri de semnal: HD, SDI, video, AES/EBU, composit, YUV, RGB, RGBH, RGBHV

Electrice:

• Impedanta: 75 ohm
• Rezistenta de contact: ≤ 3 mohm (interior), ≤ 2 mohm (exterior)
• Rezistenta dielectrica: 1.5 kVdc
• Rezistenta de izolatie: > 5 Gohm
• Tensiune nominala: < 50 V
• VSWR: ≤ 1.03 / > 37 dB pana la 1 GHz; ≤ 1.05 / > 32 dB pana la 2 GHz; ≤ 1.08 / > 28 dB pana la 3 GHz

Mecanice si materiale:

• Durata de viata: > 1000 cicluri de conectare
• Contacte: Alama (CuZn39Pb3), contact central 0.2 µm AuCo
• Izolator: PTFE
• Carcasa izolatoare: Poliacetal (POM)
• Placare carcasa: Optalloy®
• Carcasa D: Zinc turnat sub presiune (ZnAl4Cu1), nichelat

Mediu:

• Temperatura: -30 °C pana la +85 °C
