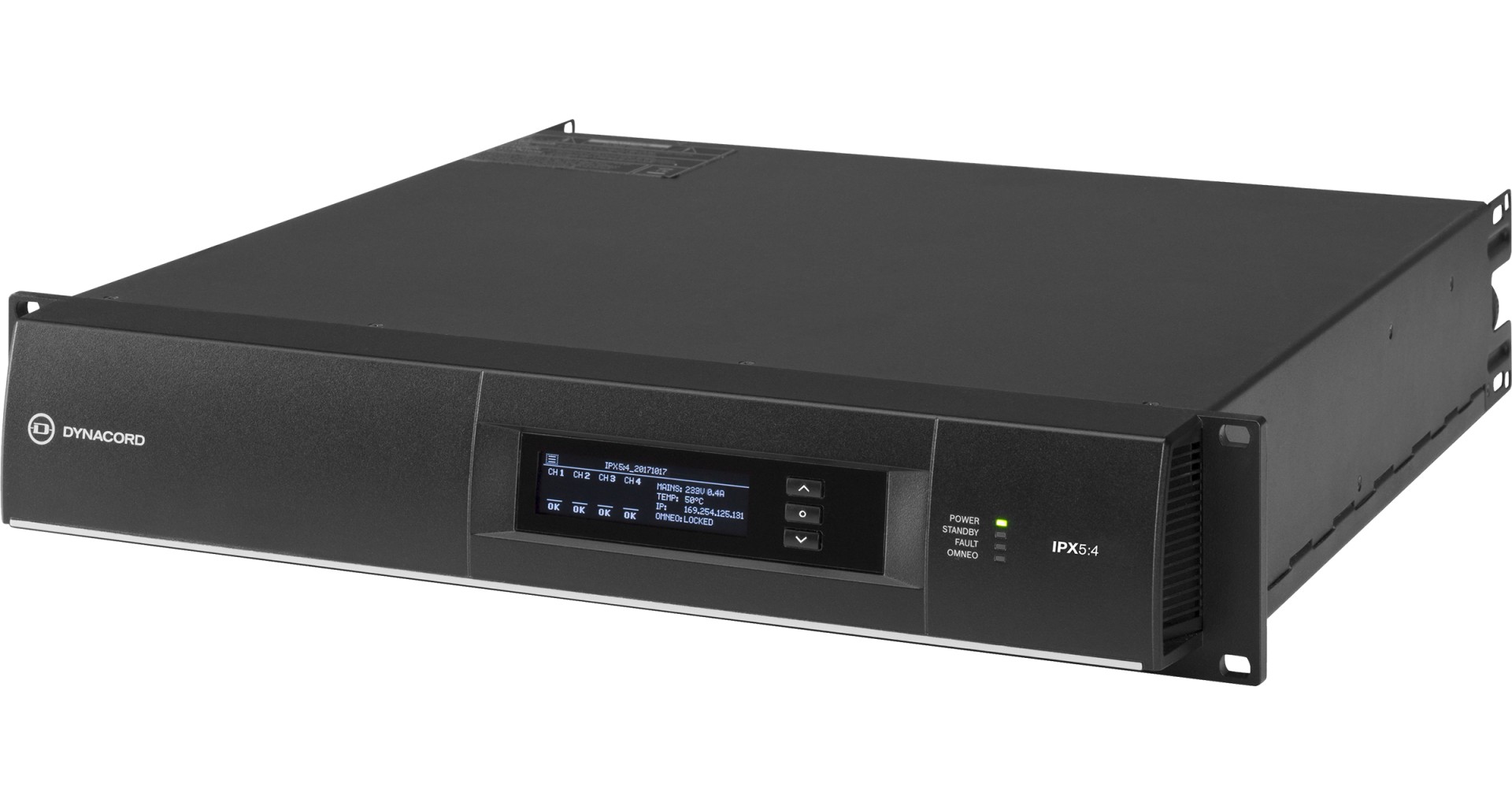

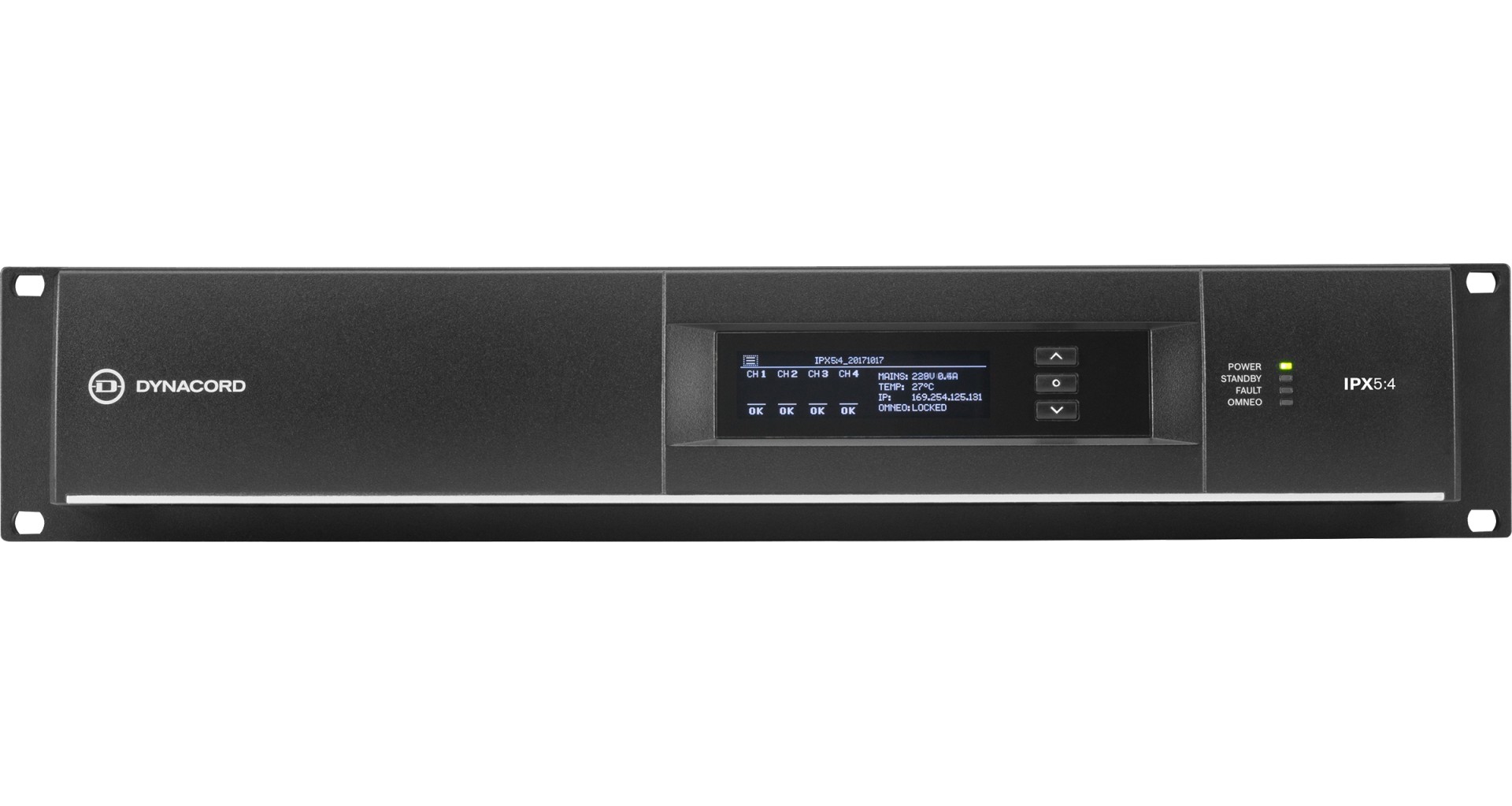

Dynacord IPX5:4

Caracteristici esentiale:

Amplificatoarele din seria IPX sunt ideale pentru aplicatii de instalare fixa, cum ar fi de ex. stadioane, arene, sali de concerte, teatre si alte aplicatii care necesita amplificatoare multi-canal de mare putere cu procesare complexa a difuzoarelor.

DSP-ul integrat poate rula fie la 48 kHz, fie la 96 kHz, inclusiv FIR Drive. Pe langa intrarile analogice, sunt disponibile si intrarile de retea Dante si OCA prin intermediul OMNEO.

Fiecare canal poate fi operat individual in modul de impedanta scazuta sau in modul Direct Drive 70V/100V.

Specificatii tehnice:

Mod Normal:

• 4 x 1300W @ 2Ω
• 4 x 1500W @ 2.7Ω
• 4 x 1250W @ 4Ω
• 4 x 1250W @ 8Ω

Modul Bridge:

• 2 x 2600W @ 4Ω
• 2 x 2500W @ 8Ω

Modul Parallel:

• 2 x 2500W @ 2Ω
• 2 x 3000W @ 2.7Ω
• 2 x 2500W @ 4Ω
• 2 x 1250W @ 8Ω

Modul Parallel-Bridged:

• 5200W @ 2Ω
• 6000W @ 2.7Ω
• 5000W @ 4Ω
• 5000W @ 8Ω

Castig de tensiune

• Modul Low-Z, ref. 1 kHz 32,0 dB, reglabil 20,0 &mdash. 44,0 dB
• Modul Direct Drive 33,2 / 36,2 / 39,2 / 42,2 dB pentru 70 / 100 / 140 / 200 V

Sensibilitate de intrare

• Modul Low-Z, Max. Tensiune de iesire 10,7 dBu (2,66 V), reglabil -1,3 - 22,7 dBu
• Modul Direct Drive 6 dBu (1,55 V), fix
• THD 3 dB sub maxim, AES17, 1 kHz <. 0,05 %
• DIM 100 3,15 kHz, 15 kHz <. 0,15 %
• IMD-SMPTE, 60 Hz, 7 kHz <. 0,05 %
• Crosstalk ref. 1 kHz, 12 dB sub Max, 8 Ohm <. -80 dB
• Raspuns in frecventa, ref. 1 kHz, intrare analogica la iesirea difuzorului 20 Hz pana la 20 kHz (±0,5 dB)
• Factor de amortizare, 20 Hz pana la 200 Hz, 8 ± >. 400

• Clasa D, frecventa fixa
• Amplificator raport semnal/zgomot
• Intrare analogica A 112 dB
• Intrare digitala A 115 dB

• Zgomot de iesire
• Intrare analogica A  -70 dBu
• Intrare digitala A < -73 dBu

Conectivitate:

• Intrare audio analogica/Thru
• Tip 2 x Euroblock cu 6 pini, tata
• Nivel maxim de intrare +21 dBu
• Impedanta de intrare, echilibrat activ 20 kOhm
• Nivel de referinta egal cu intrarea digitala +21 dBu pentru 0 dBFS
• Iesire difuzor: 1 x Euroblock cu 8 pini, 6 mm, mama

General:

• Consum de energie
• Consum nominal de energie 700 W
• 1/8 Putere maxima de iesire la 4 Ohm 900 W
• Mod inactiv (fara semnal de intrare) 75 W
• Modul standby <. 15 W
• Dimensiuni: 483 x 88,1 x 514,2 mm
• Greutate: 14,3 kg

Prelucrare semnal digital:

• Rata de esantionare 48 kHz / 96 kHz, sincronizat OMNEO/Dante
• Delay/latenta semnal Intrare analoga la iesire difuzor, 48 kHz/96 kHz 0,70 ms / 0,53 ms
• Dante Network Latency tip. 1,00 ms

Procesare a semnalului

• User EQ cu 12 filtre per canal, selectabile ca PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-Pass & Notch
• Delay utilizator 0 pana la 2000 ms pe canal
• Array EQ 5 filtre pe canal, selectabile ca PEQ, LoShelv, Hi-Shelv, LoShelvQ, HiShelvQ, Hi-Pass, Lo-Pass si All-Pass
• Delay matrice 0 pana la 500 ms pe canal
• Speaker EQ 10 filtre pe canal, selectabile ca PEQ, LoShelv, Hi-Shelv, Hi-Pass, Lo-Pass si All-Pass
• Difuzor X-Over Hi-Pass si Lo-Pass per canal dB, 6/12/18/24/30/36/42/48 dB Bessel/ Butterworth, 12/24/48 Linkwitz-Riley. Delay de aliniere, 0 pana la 20 ms pe canal
• Difuzor FIR Pana la 1025 taps, filtru de faza liniara, faza liniara Brickwall X-Over

Retea

• Tip 2 x Neutrik EtherCON/RJ45, PRIMAR/SECUNDAR redundant
• General 1000base-T/100base-TX, comutator integrat
• Intrari audio de retea 8 canale, 48/96 kHz, format OMNEO/Dante
• Iesiri audio de retea (monitor) 2 canale, 48/96 kHz, format OMNEO/Dante
• Intrare de retea 1 x Neutrik powerCON-HC

Port de control GPIO

• Tip 1 x Euroblock cu 8 pini, tata
• Porturi si moduri de operare 3 x GPIO, comutabil Intrare analogica/Intrare digitala/Iesire digitala
• Interval de intrare analogica 0 V pana la +13 V, rezistenta de intrare 40 kOhm
• Limite de intrare digitala ON: <. 1,5 V /
• OPRIT: >. 2,0 V, Pull Up intern (10 kOhm)
• Iesiri digitale ON: Iesire comutata la GND, max. 200 mA
• OFF: Open Collector (40 kOhm la GND)
• Tensiune de iesire de referinta +10 V, max. 200 mA, cu protectie la scurtcircuit

Interfata cu utilizatorul

• Ecran OLED alb/negru 256 x 64
• Indicatoare de pe panoul frontal 4 x LED-uri de stare (POWER, STANDBY, FAULT, OMNEO)
• Elemente de operare pe panoul frontal 3 butoane (SUS, ENTER, JOS)
• Indicatoare pe panoul din spate 1 x LED de stare (STATUS)
• Elemente de operare de pe panoul din spate: Comutator de retea
• Cerinte de alimentare 100 V la 240 V, 50 Hz la 60 Hz AC
