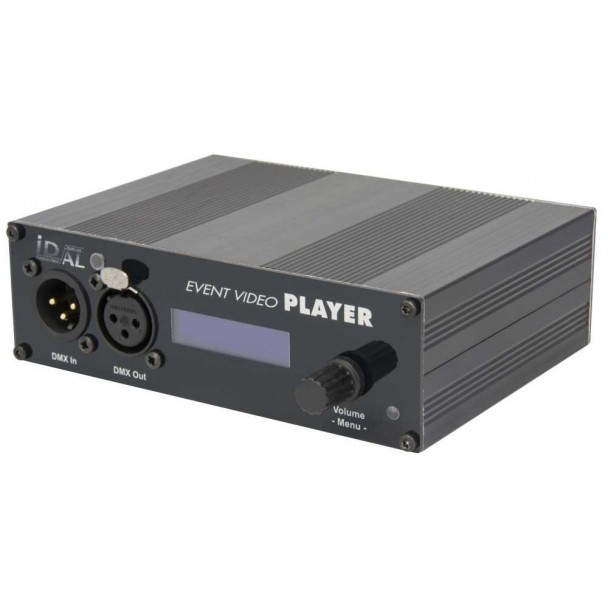

Waves System Event Video Player EVP380

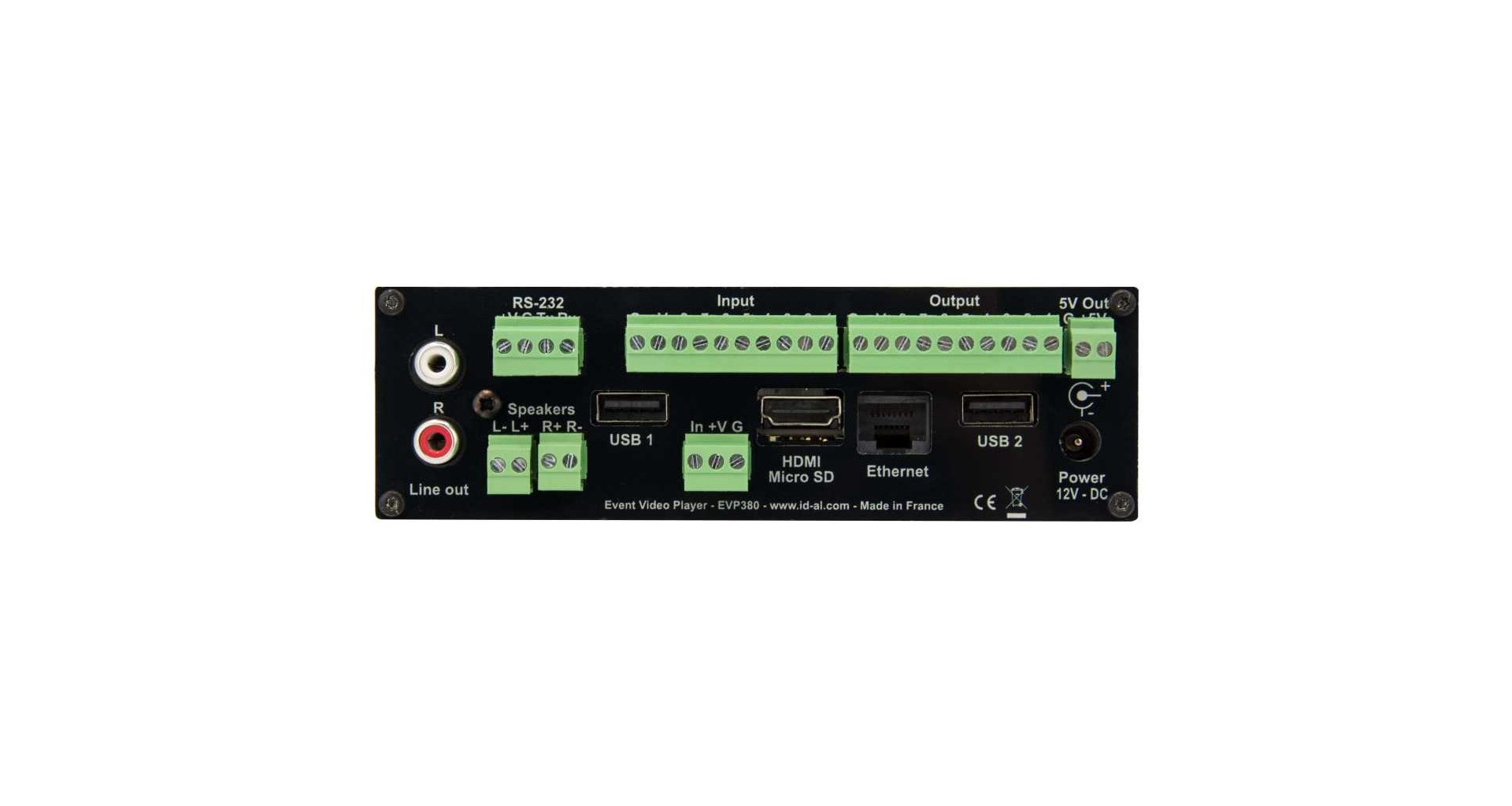

Interfata si Conectivitate

• Ecran LCD iluminat din spate – 2 × 16 caractere
• LED de stare
• Buton clicabil (volum / informatii sistem)
• Senzor infrarosu – Protocol: NEC
• 2 receptacule USB Host 2.0 High Speed (480 Mb/s), tip-A, compatibile cu:
• USB Mass Storage
• USB HID mouse, tastatura si ecran multi-touch
• USB Audio Class 2.0*
• Slot pentru card microSD
• Ethernet 10/100 Mbps, conector RJ45
• Iesire audio/video HDMI, conector tip-A (standard) (HDMI 2.0b, HDR10 si CEC)
• Iesire audio stereo la nivel de linie nebalansata pe conectori standard RCA
• Iesire audio stereo amplificata pentru boxe de clasa D pe blocuri terminale pluggable de 3.81 mm
• Iesire DMX512 pe un conector XLR3 mama, izolat
• Intrare DMX512 pe un conector XLR3 tata, izolat, cu terminare de 120 Ω comutabila, comutabila pas-through catre iesirea DMX512
• Contact de intrare optoizolat configurabil autonom pe un bloc terminal de 3.81 mm (timp tipic de debounce: 25 ms)
• 8 contacte de intrare optoizolate configurabile combinate pe un bloc terminal de 3.81 mm (timp tipic de debounce: 25 ms)
• 8 iesiri MOSFET (500 mA per iesire, max 20 V) pe un bloc terminal de 3.81 mm
• Conexiune seriala RS-232 pe un bloc terminal de 3.81 mm (1200, 2400, 4800, 9600, 19200, 38400, 57600 sau 115200 bauds)
• 4 iesiri de alimentare distribuite pe blocurile terminale
• Iesire 5 V DC (500 mA) pe un bloc terminal
• Mufa de alimentare DC externa – Plug Ø 2.1 mm / 5.5 mm
• *Compatibil cu interfetele USB Scarlett de la Focusrite

Formate de Iesire Video Suportate

• 4K Ultra HD (3840 × 2160), 24/25/30/50/60 Hz
• 1080p (1920 × 1080), 24/50/60 Hz
• 1080i (1920 × 1080), 50/60 Hz
• 720p (1280 × 720), 50/60 Hz
• 576p si 576i (720 × 576), 50 Hz
• 480p si 480i (720 × 480), 60 Hz

Rezolutii VESA principale cu scanare progresiva:

• 640 × 480, 60 Hz
• 800 × 480, 60 Hz
• 852 × 480, 60 Hz
• 854 × 480, 60 Hz
• 800 × 600, 60 Hz
• 1024 × 600, 60 Hz
• 1024 × 768, 60 Hz
• 1152 × 864, 75 Hz
• 1280 × 960, 60 Hz
• 1280 × 768, 60 Hz
• 1280 × 800, 60 Hz
• 1280 × 1024, 60 Hz
• 1360 × 768, 60 Hz
• 1366 × 768, 60 Hz
• 1440 × 900, 60 Hz
• 1600 × 900, 60 Hz
• 1600 × 1200, 60 Hz
• 1680 × 1050, 60 Hz
• 1920 × 1200, 60 Hz
• 1400 × 1050, 60 Hz
• 2160 × 1200, 90 Hz
• 2560 × 1600, 60 Hz

Gama dinamica: compatibil HDR10

Formate Container Multimedia Suportate

Video:

• .mp4 (MPEG-4)
• .mkv (Matroska)
• .mov (QuickTime)

Imagine:

• .jpg sau .jpeg (Joint Photographic Experts Group) (ISO/IEC-10918)
• .png (Portable Network Graphics)
• .bmp (Bitmap)

Audio:

• .wav (WAV)
• .mp3 (MPEG-Layer 3)
• .ogg, .opus (OGG)
• .m4a (MPEG-4 Audio)
• .mka (Matroska)

Subtitrari:

• .srt (SubRip)
• .ssa (SubStation Alpha)
• .ass (Advanced SubStation Alpha)
• .vtt (WebVTT – Web Video Text Tracks)
• .ttml (Timed Text Markup Language Document)

Codecuri Multimedia Suportate

Video:

• H.265 HEVC MP-10@L5.1 pana la 4K×2K@60fps
• VP9 Profile-2 pana la 4K×2K@60fps
• H.264 AVC HP@L5.1 pana la 1080p@60fps si 4K×2K@30fps

Imagine:

• JPEG (ISO/IEC-10918)
• PNG
• BMP

Audio:

• LPCM: pana la 8 canale, 16/24 biti, pana la 96kHz
• MP3: MPEG-1/2 Audio Layer III, mono/stereo, pana la 48kHz, CBR (Constant Bit Rate) sau VBR (Variable Bit Rate), cu sau fara etichete ID3v1/2
• AAC-LC: Advanced Audio Coding, pana la 8 canale, pana la 96kHz
• HE-AAC-LC: High-Efficiency Advanced Audio Coding, mono/stereo, pana la 96kHz
• Vorbis: pana la 8 canale, pana la 96kHz
• Opus: pana la 8 canale, pana la 48kHz
• FLAC: pana la 8 canale, 16/24 biti, pana la 96kHz
• DTS: Digital Theater System, HDMI passthrough
• AC3 Dolby Digital: HDMI passthrough sau 6 canale, pana la 48kHz
• E-AC3 Dolby Digital+: HDMI passthrough

Subtitrari:

• TXT : Text
• XML : Extensible Markup Language
• Alte Formate de Fisiere Suportate
• SC3 (.sc3): fisier de control al spectacolului – format de fisier de control al spectacolului V3
• TM2 (.tm2): fisier de programare cu timestamp (scheduler.tm2) – format de fisier Scheduler V2
• TXT (.txt): fisiere text pentru conexiunea seriala (serial.txt) si configuratia FTP (ftpset.txt) – format text brut (numai caractere ASCII imprimabile de 7 biti) cu caractere de sfarsit de linie CR/LF, LF sau CR

Controlul show-ului:

Redare si inregistrare a fisierului de control al show-ului:

• Pana la 64 de universuri Art-Net
• Un univers DMX512
• 8 contacte de iesire
• Trimiterea cadrelor seriale
• Mod de previzualizare DMX in timp real (monitorizare) pentru a controla dispozitivul si iesirea DMX512 prin Art-Net sau DMX512
• Nod Art-Net / DMX512 pentru controlul dispozitivului (14 canale):
• Controlul redarii (3 canale)
• Controlul contactelor de iesire (8 canale)
• Trimiterea cadrelor seriale (2 canale)
• Nod Art-Net / DMX512 pentru iesirea DMX512

Browser web incorporat:

• Bazat pe Chromium v92.0.4515.159
• API JavaScript pentru controlul playerului
• Rezolutia paginii web: 1920×1080

Dispozitive de Stocare

Sisteme de fisiere suportate:

• FAT32 (citire/scriere)
• exFAT (citire/scriere)
• NTFS (citire/scriere)
• ext2/3/4 (citire/scriere)
• Stocare interna: 4 GB

Tipuri de dispozitive de stocare acceptate:

• carduri microSDSC
• carduri microSDHC
• carduri microSDXC
• unitati USB flash

Retea

• Server web incorporat:
• Serveste pagini HTML5 / JavaScript

Administrare remote:

• Configurare
• Control
• Actualizare continut

Intretinere

• Controlul playerului printr-o API REST
• Server PJLink incorporat pentru pornirea si oprirea unui proiector video
• Server FTP incorporat pentru actualizarea continutului de la distanta
• Server TCP/IP incorporat pentru controlul playerului

Art-Net 3

• Server Art-Net incorporat pentru controlul playerului si controlul spectacolului
• Client NTP incorporat pentru sincronizarea ceasului

IPv4 si IPv6

• IPv4: adresa statica sau DHCP
• Serviciu de identificare mDNS incorporat (Zeroconf)
• Facilitati de „Start Synchro” multicast pe UDP

Amplificatoare Audio

Iesire pentru boxe:

• 2 × 8 W – 8 Ω, THD+N = 1 %, 1 kHz
• 2 × 10 W – 8 Ω, THD+N = 10 %, 1 kHz
• 2 × 15 W – 4 Ω, THD+N = 1 %, 1 kHz
• 2 × 19 W – 4 Ω, THD+N = 10 %, 1 kHz

Alimentare

Intrare alimentare player:

• Tensiune nominala: 12 V DC – 3,45 A
• Intrare adaptor de retea furnizat:
• Tensiune: de la 100 V la 240 V
• Frecventa: de la 50 Hz la 60 Hz
• Consum de curent (12 V furnizat):
• Consum tipic in redare cu memoria interna, fara amplificator: 500 mA
• Alimentare recomandata pentru utilizarea completa a dispozitivului – curent de iesire: 3.45 A

Informatii Termice

• Temperatura ambianta de functionare: de la 0 la +45 °C
• Temperatura de stocare: de la -20 la +60 °C

Dimensiuni

• Latime: 140 mm – 1/3 dintr-un rack de 19 inch
• Inaltime: 43 mm – 1U
• Adancime (cu blocurile terminale pluggable): 136 mm
• Greutate: 446 g (cu blocurile terminale)
