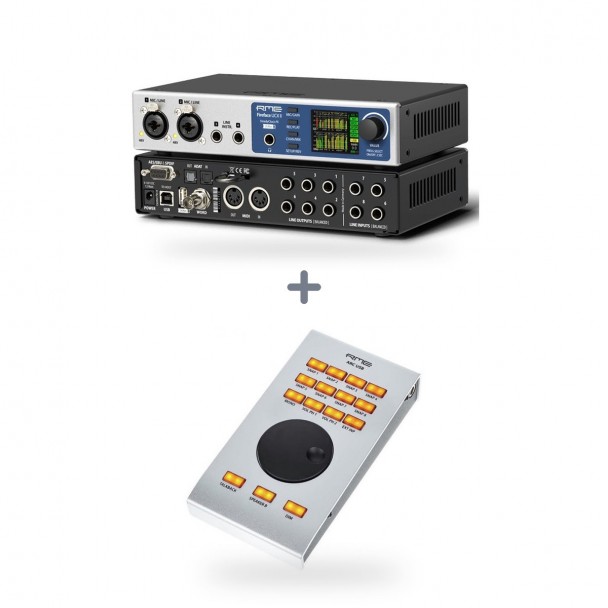

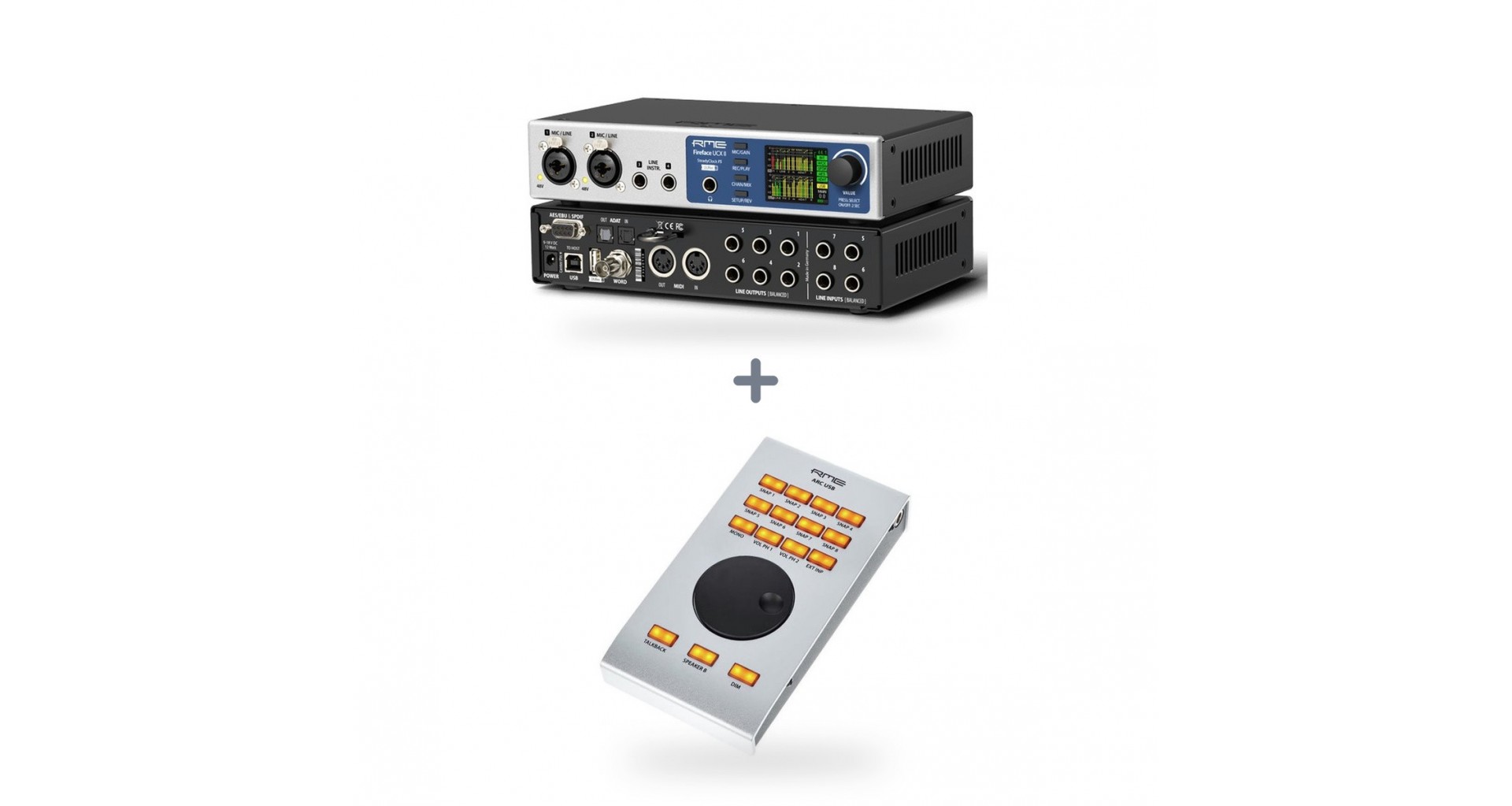

RME Fireface UCX II + Telecomanda RME ARC USB

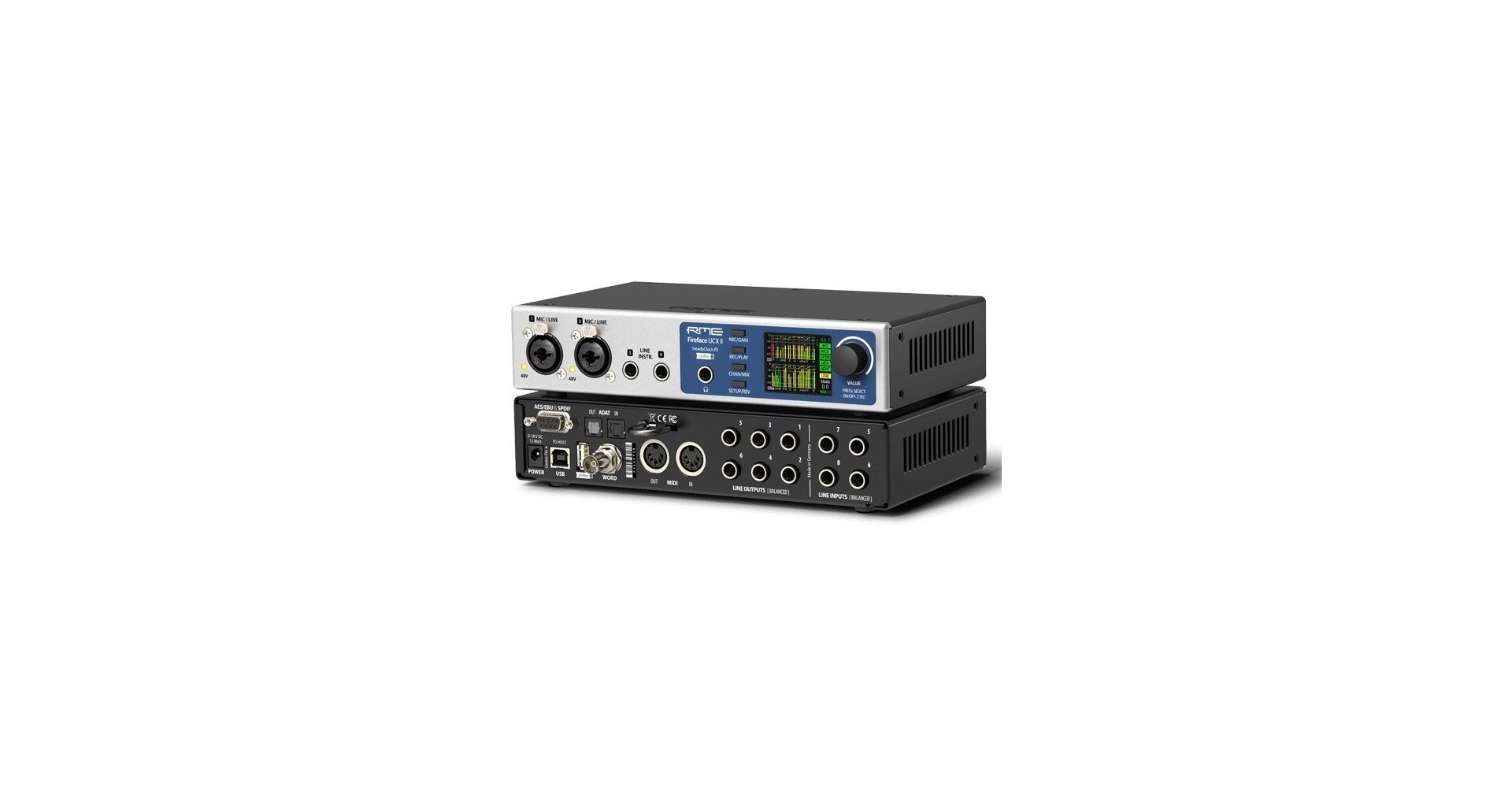

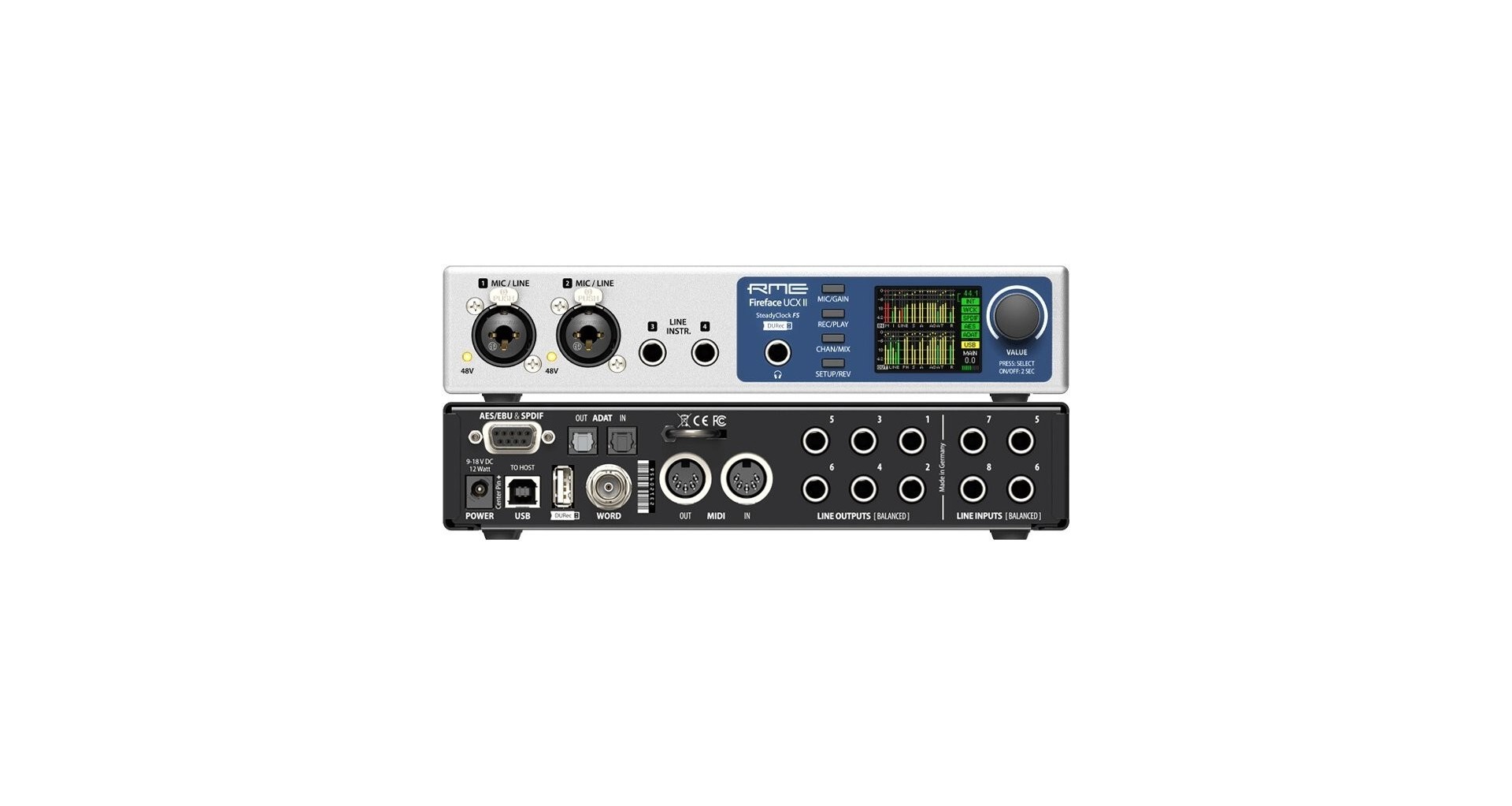

RME Fireface UCX II

Caracteristici generale:

• Pentru muzicieni, creatori de continut si ingineri de sunet
• Alimentare prin adaptor / Compatibil cu Mac si Windows
• 2 intrari Mic/Linie, 2 intrari Linie/Hi-Z, 4 intrari Linie
• 1 iesire pentru casti, 6 iesiri TRS Linie
• Conversie AD/DA 24-bit / 192 kHz
• 48V, intrare/iesire Wordclock
• Inregistrare directa a tuturor canalelor I/O pe stick USB
• Functionalitate completa in modul standalone
• Intrari/Iesiri MIDI, S/PDIF, ADAT, AES

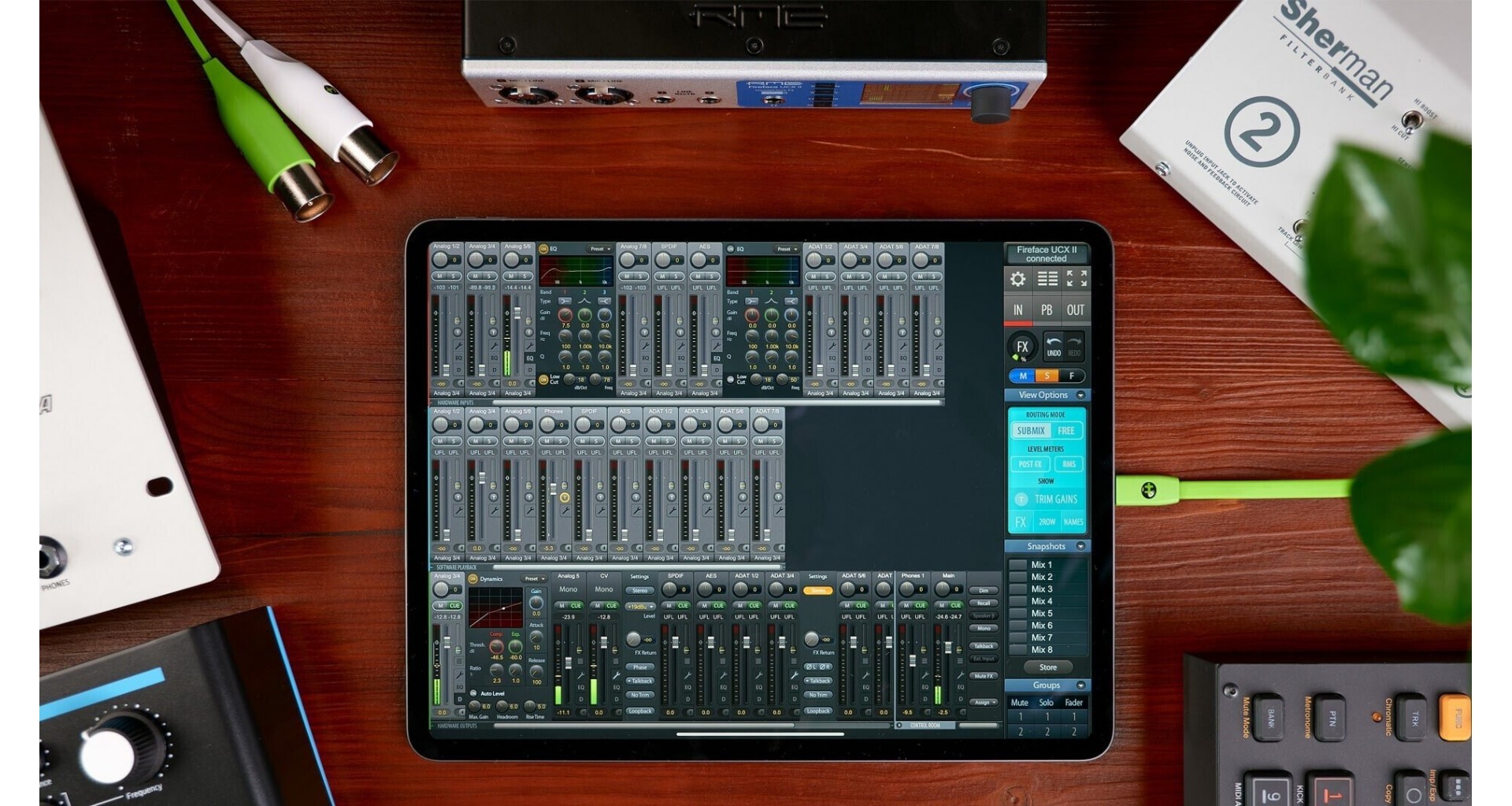

• Mixare/rutare TotalMix FX, Room EQ

Specificatii tehnice:

Analog

AD, Line In 5-8, spate

• Rezolutie AD: 24 bit
• Raport semnal/zgomot (SNR): 112 dB RMS neponderat, 115 dBA
• Raspuns in frecventa @ 44.1 kHz, -0.1 dB: 5 Hz – 20.8 kHz
• Raspuns in frecventa @ 96 kHz, -0.5 dB: 3 Hz – 45.8 kHz
• Raspuns in frecventa @ 192 kHz, -1 dB: 2 Hz – 92 kHz
• THD: <. -110 dB, <. 0.00032 %
• THD+N: <. -104 dB, <. 0.00063 %
• Separare canale: >. 110 dB
• Intrare: jack TRS 6.3 mm, balansat electronic
• Impedanta intrare: 8 kOhm nebalansat, 12 kOhm balansat
• Sensibilitate intrare comutabila la +19 dBu si +13 dBu
• Gain variabil: 0 pana la +12 dB
• Nivel minim pentru 0 dBFS: +1 dBu, -1.2 dBV

Line In 3-4, fata

• Similar cu AD, dar:
• Etaj suplimentar de gain: 0 pana la +12 dB
• Nivel maxim intrare, +19 dBu, Gain 0 dB: Linie +19 dBu, Inst +13 dBu
• Nivel maxim intrare, +13 dBu, Gain 12 dB: Linie +1 dBu, Inst -5 dBu
• Impedanta intrare: Instrument 1 MOhm, Line 13 kOhm balansat, 9 kOhm nebalansat
• Gain intrare Inst: +6 dB
• Mod intrare: Linie balansat (TRS), Inst nebalansat (TS)

Microfon In 1-2, fata

• Similar cu AD, dar:
• Intrare: XLR, balansat electronic
• Impedanta intrare: 5.4 kOhm
• Interval de gain: 75 dB
• Nivel maxim intrare, Gain 0 dB: +18 dBu
• Nivel maxim intrare, Gain 75 dB: -57 dBu
• EIN: -128 dBu A-ponderat, 60 dB gain, 150 Ohm, 20 Hz – 20 kHz

Line In 1-2

• Similar cu AD, dar:
• Intrare: TRS, balansat electronic
• Impedanta intrare: 10 kOhm balansat, 5 kOhm nebalansat
• Nivel maxim intrare, Gain 0 dB: +24 dBu
• Nivel maxim intrare, Gain 75 dB: -51 dBu

DA, Line Out 1-6, spate

• Rezolutie: 24 bit
• Dinamica (DR): 112 dB RMS neponderat, 115 dBA
• Raspuns in frecventa @ 44.1 kHz, -0.5 dB: 0 Hz – 20.8 kHz
• Raspuns in frecventa @ 96 kHz, -0.5 dB: 0 Hz – 45 kHz
• Raspuns in frecventa @ 192 kHz, -1 dB: 0 Hz - 89 kHz
• THD: <. -108 dB, <. 0.0004 %
• THD+N: <. -104 dB, <. 0.00063 %
• Separare canale: >. 110 dB
• Nivel maxim iesire: +19 dBu
• Iesire: jack TRS 6.3 mm, servo-balansat
• Impedanta iesire: 75 Ohm
• Nivel iesire comutabil: +19 dBu, +13 dBu, +4 dBu

DA - Iesire stereo pentru casti (7-8)

• Similar cu DA, dar:
• Iesire: jack stereo TRS 6.3 mm, nebalansat
• Nivel maxim iesire la 0 dBFS, High: +19 dBu
• Nivel maxim iesire la 0 dBFS, Low: +4 dBu
• Impedanta iesire: 1 Ohm
• Putere max. per canal la 32 Ohm, 0.1% THD: 210 mW (2.6 Vrms, +10.5 dBu)

MIDI

• 1 x MIDI I/O prin conectori DIN 5 pini
• Izolare galvanica prin intrare optocuplata
• Mod de mare viteza: jitter si timp de raspuns sub 1 ms
• Buffere separate de 128 bytes pentru intrare si iesire

Digital

• Clock-uri: intern, ADAT, AES, SPDIF, word clock
• Suprimarea jitter-ului pentru clock-uri externe: >. 50 dB (>. 1 Hz)
• Influenta jitter-ului asupra conversiei AD si DA: aproape zero
• PLL asigura lipsa intreruperilor chiar si la jitter de peste 100 ns
• PLL Bitclock digital pentru functionare ADAT varispeed fara probleme
• Rata de esantionare suportata: 28 kHz pana la 200 kHz

Intrari digitale

AES/EBU

• 1 x XLR, balansat prin transformator, izolat galvanic, conform AES3-1992
• Etaj de intrare de sensibilitate ridicata (<. 0.3 Vpp)
• Compatibil SPDIF (IEC 60958)
• Accepta format Consumer si Professional
• Interval de lock: 27 kHz – 200 kHz
• Suprimare jitter: >. 50 dB (>. 1 Hz)

SPDIF coaxial

• 1 x RCA, conform IEC 60958
• Etaj de intrare de sensibilitate ridicata (<. 0.3 Vpp)
• Accepta format Consumer si Professional, protectia la copiere este ignorata
• Interval de lock: 27 kHz – 200 kHz
• Suprimare jitter: >. 50 dB (>. 1 Hz)

ADAT optic

• 1 x TOSLINK, format conform specificatiilor Alesis
• Standard: 8 canale 24 bit, pana la 48 kHz
• Double Speed (S/MUX): 4 canale 24 bit 96 kHz
• Quad Speed (S/MUX4): 2 canale 24 bit 192 kHz
• PLL Bitclock pentru sincronizare perfecta inclusiv in mod varispeed
• Interval de lock: 31.5 kHz – 50 kHz
• Suprimare jitter: >. 50 dB (>. 1 Hz)
• Compatibil SPDIF (detectie automata)

Word Clock

• BNC
• Terminare interna 75 Ohm comutabila
• Detectie automata Double/Quad Speed si conversie interna la Single Speed
• SteadyClock asigura sincronizare cu jitter extrem de scazut chiar si in varispeed
• Neafectat de offset-uri DC in retea
• Circuit de adaptare semnal: refresh semnal cu auto-centrare si histerezis
• Protectie la supratensiune
• Interval de tensiune: 1.0 Vpp – 5.6 Vpp
• Interval de lock: 27 kHz – 200 kHz
• Suprimare jitter: >. 50 dB (>. 1 Hz)

Iesiri digitale

AES/EBU

• XLR, balansat prin transformator, izolat galvanic, conform AES3-1992
• Nivel iesire Professional 4.5 Vpp, Consumer 2.6 Vpp
• Format Professional conform AES3-1992 Amendament 4
• Format Consumer (SPDIF) conform IEC 60958
• Mod Single Wire, rata de esantionare 28 kHz pana la 200 kHz

SPDIF coaxial

• 1 x RCA, conform IEC 60958
• Nivel iesire Professional 1.2 Vpp, Consumer 0.6 Vpp
• Format Professional conform AES3-1992 Amendament 4
• Format Consumer (SPDIF) conform IEC 60958
• Mod Single Wire, rata de esantionare 28 kHz pana la 200 kHz

ADAT

• 1 x TOSLINK, format conform specificatiilor Alesis
• Standard: 8 canale 24 bit, pana la 48 kHz
• Double Speed (S/MUX): 4 canale 24 bit 96 kHz
• Quad Speed (S/MUX4): 2 canale 24 bit 192 kHz

Word Clock

• BNC
• Tensiune maxima iesire: 5 Vpp
• Tensiune iesire la terminare 75 Ohm: 4.0 Vpp
• Impedanta iesire: 10 Ohm
• Interval de frecventa: 27 kHz – 200 kHz

General

• Alimentare: adaptor extern
• Consum tipic de putere: 13 W
• Curent la 12 V tensiune de operare: 910 mA (11 W)
• Dimensiuni cu suport rack, adancime completa (LxIxA): 258 x 44 x 155 mm
• Dimensiuni fara suport rack, adancime carcasa (LxIxA): 215 x 44 x 130 mm
• Greutate: 910 g
• Interval temperatura: +5° pana la +50° Celsius
• Umiditate relativa: <. 75%, fara condens

Update: Compatibilitate extinsa macOS (Apple Silicon)

Produsele RME (ex: Fireface UFX III, MADIface XT II, Digiface Dante, Ravenna) beneficiaza de suport actualizat pentru macOS si Apple Silicon, cu 3 optiuni de driver:

• DriverKit – recomandat de Apple, modern si stabil
• Kernel Extension – optiune legacy, inca functionala
• Class Compliant (CC) Mode – compatibilitate nativa macOS, acum cu suport extins in TotalMix FX

CC Mode este util ca optiune de rezerva, dar cu unele limitari (ex: latenta mai mare, fara vizualizare playback in DigiCheck NG).

Firmware-ul nou imbunatateste stabilitatea pe USB 3, audio/MIDI si retea, iar driverele sunt mai usor de instalat/dezinstalat.

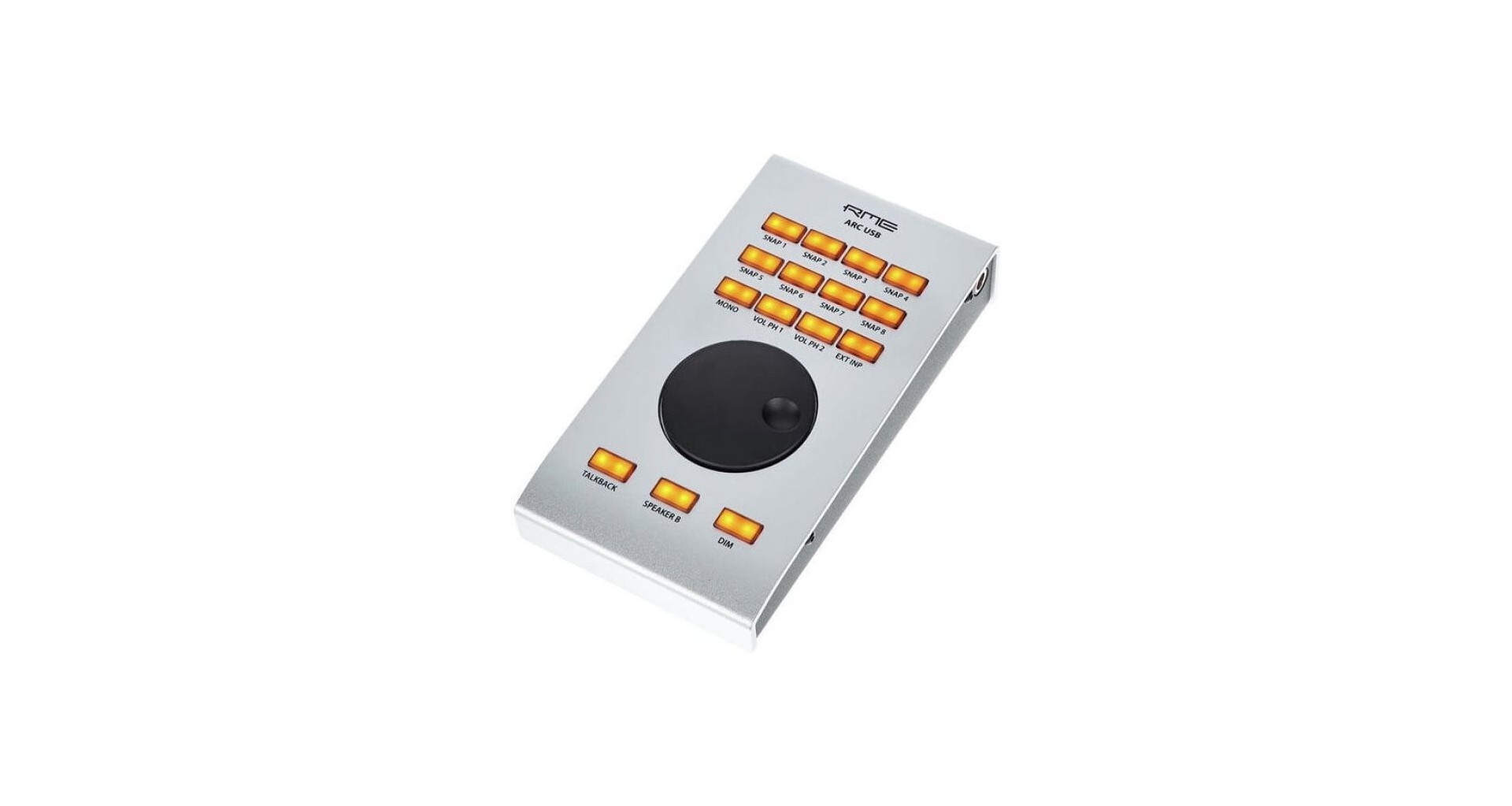

RME ARC USB

• Utilizare usoara a software-ului TotalMix FX
• Compatibil cu RME Fireface UFX+, UFX II (direct) si cu toate dispozitivele RME cu TotalMix FX (prin computer)
• Controleaza sectiunea de routing si efecte bazata pe DSP
• Interfata USB sau telecomanda (functionare autonoma)
• 15 taste de functii iluminate, programabile
• Conexiune programabila pentru pedala
• Jog wheel pentru modificarea parametrilor
• Compatibil cu RME UFX+
• Posibilitatea utilizarii paralele a mai multor interfete
• Compatibil cu Mac OS si Windows
