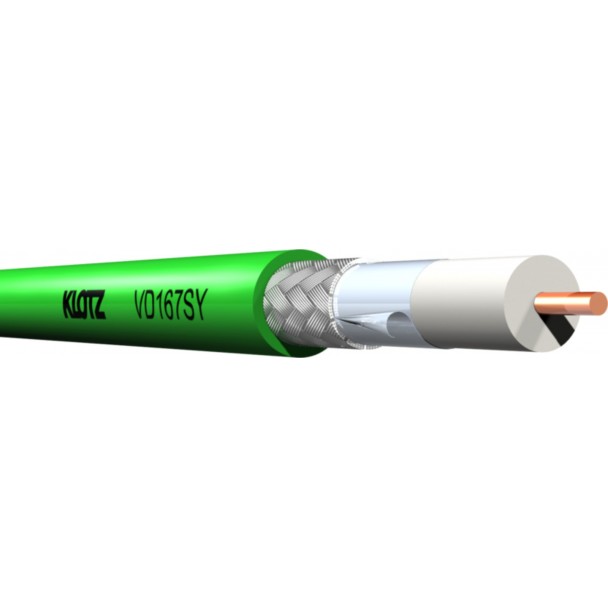

KLOTZ HD-SDI - digital video cable 1.6/7.2 AF - PVC - Eca - VD167SY

Caracteristici generale:

• Atenuare foarte redusa
• Ecranare dubla (100% folie + tresa 95%)
• Ideal pentru instalatii fixe si temporare
• Clasa CPR Eca conform EN50575 (IEC 60332)
• Tip referinta: V16/72
• Manta exterioara: PVC
• Temperatura de operare: -20°C / +70°C
• Raza minima de indoire: 50 mm
• Culoare cablu: verde

Specificatii tehnice:

Design:

• Conductor interior: fir solid din cupru neizolat, Ø 1.63 mm
• Izolatie: foam-skin PE injectat cu gaz, Ø 7.2 mm
• Prima ecranare: folie dubla AL/PET/AL
• A doua ecranare: tresa din cupru cositorit, acoperire >95%
• Manta exterioara: PVC
• Diametru total: 10.2 mm

Specificatii mecanice:

• Temperatura de operare: -20°C / +70°C

Specificatii electrice:

• Impedanta caracteristica: 75 Ω ± 2%
• Capacitate: 53 pF/m
• Factor de scurtare: 84 %

Rezistenta DC:

• Conductor exterior: 4.9 Ω/km
• Atenuare ecranare: > 95 dB

Atenuare nominala [dB/100m]:

• 1 MHz: 0.5
• 5 MHz: 1.0
• 10 MHz: 1.4
• 100 MHz: 3.9
• 135 MHz: 4.8
• 200 MHz: 5.5
• 270 MHz: 6.7
• 360 MHz: 7.8
• 500 MHz: 9.3
• 750 MHz: 11.5
• 1000 MHz: 13.6
• 1500 MHz: 17.1
• 3000 MHz: 25.3
• 6000 MHz: 39.6

Return loss:

• 30 - 300 MHz: > 25 dB
• 300 - 1500 MHz: > 23 dB
• 1500 - 3000 MHz: > 21 dB
