DiGiCo Quantum 638

Caracteristici generale:

• 256 canale de intrare cu procesare completa
• 128 bus-uri Aux/Sub-Group cu procesare completa
• Matrice 48 x 48 cu procesare completa
• 64 benzi de procesare Mustard inserabile si 128 instante Nodal Processing
• 16 sloturi Spice Rack si functie True Solo
• Macro-uri programabile de utilizator, inclusiv taste specifice canalelor
• Doua engine-uri redundante si layout de canale configurabil
• Surse de alimentare redundante hot-swappable
• Snapshots pentru modificarea simultana si cursiva a mai multor parametri
• 2 sloturi DMI per engine pentru extinderea I/O
• Software offline, control prin iPad si optiune software dedicata aplicatiilor de teatru

Specificatii tehnice:

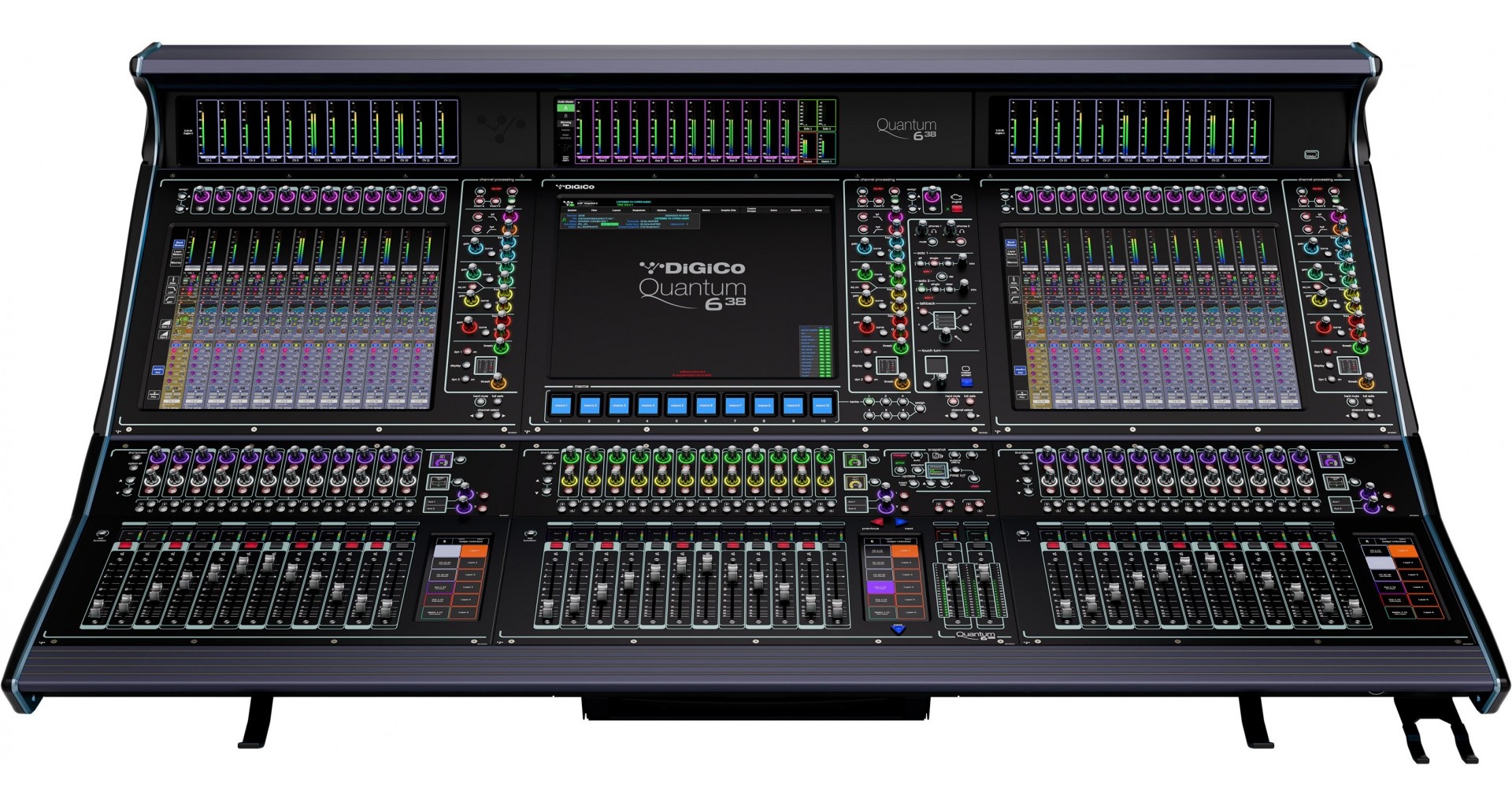

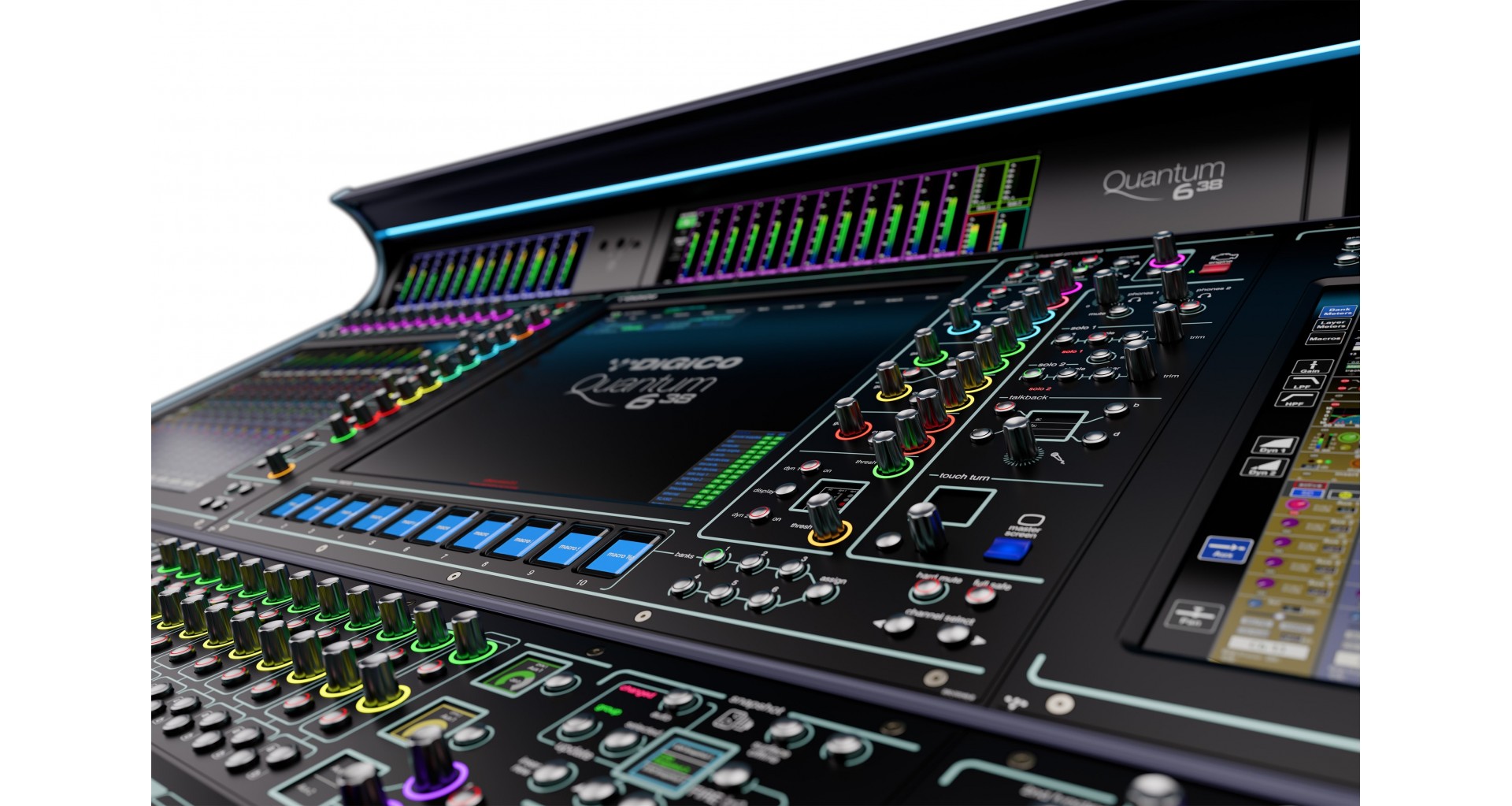

Suprafata de control:

• Fadere: 38 x 100 mm, motorizate si touch-sensitive
• Touchscreen-uri: 3 x LCD de 17 inch, rezolutie inalta
• Ecrane Bank Switcher: 3 x 6.8 inch
• Ecrane TFT LCD: 15 x 1.3 inch, full color
• Ecrane TFT LCD sensibile la atingere: 38 x 1.3 inch, full color
• Ecrane Meterbridge: 3 x LCD de 14 inch, rezolutie inalta, montare personalizata
• Iesiri casti: 2 x jack 6.3 mm
• Iesiri casti: 2 x jack 3.5 mm
• Suporturi casti: 2
• USB: 1 x USB 2.0
• Intrare Talkback: 1 x XLR
• Suport microfon: 1
• Bara de iluminare pentru tastatura
• Bara de iluminare integrata

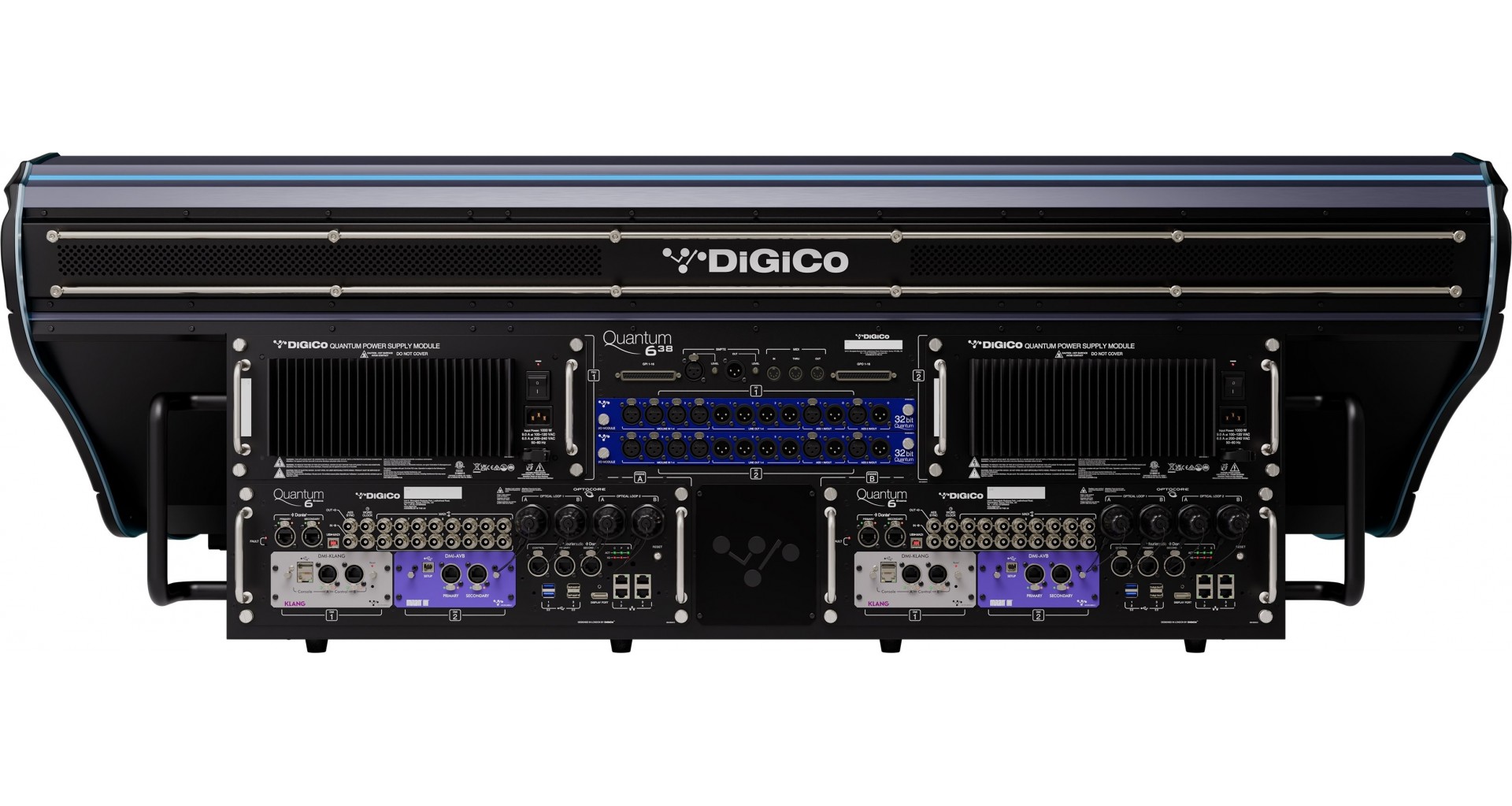

Panou posterior:

• Surse de alimentare: 2 x redundante, hot-swappable
• Intrari Mic/Line: 8 x XLR, 32-bit
• Iesiri de linie: 8 x XLR, 32-bit
• Intrari AES/EBU: 4 x XLR, 8 canale
• Iesiri AES/EBU: 4 x XLR, 8 canale
• GPI: 1 x DSub37, 16 intrari
• GPO: 1 x DSub37, 16 iesiri
• MIDI: 1 x In/Thru/Out, DIN cu 5 pini
• SMPTE I/O: 1 x XLR cu control de nivel

Per engine:

• Interfata Optocore: 1 x MultiMode, extensibila la 2
• Dante: conectori integrati Primary si Secondary
• Fourier Interface Card: 1, inclusa standard
• Sloturi DMI: 2, pana la 64 I/O per slot
• Ethernet: 4 x 1 Gb, interconectate prin switch
• MADI: 8 x BNC I/O la 48 kHz, 4 interfete la 96 kHz
• UB MADI: 1 x interfata audio USB Type-B I/O pentru inregistrare si redare de pana la 48 de canale
• USB 2.0: 2 porturi
• USB 3.0: 2 porturi
• Word Clock I/O: 1 x BNC, 2 conectori BNC
• AES/EBU Sync I/O: 1 x XLR, 2 conectori XLR
• Iesire DisplayPort: 1

Optiuni:

• Upgrade la Dual Loop Optocore cu HMA, OpticalCon sau ST
• Upgrade la SingleMode Optocore
• Software dedicat aplicatiilor de teatru
• Flight case
• Carduri DMI compatibile: ADC / AES / AMM / AVB / DAC / Dante / Dante64@96 / Hydra 2 / KLANG / MADI B / MADI C / ME / Mic / Waves

Procesare semnal:

• Canale de intrare: 256 mono
• Intrari canal: Main si Alternative
• Gain analog
• Control inversare faza
• Gain Tracking
• Digital Trim: -40 dB pana la +40 dB
• Delay variabil: 0 ms pana la 1.3 s
• DiGiTube
• Filtru high-pass / filtru low-pass: -24 dB/oct
• EQ: parametric pe 4 benzi / Dynamic EQ
• DYN 1: Compressor, Multiband Compressor, De-esser
• DYN 2: Gate, Duck, External Input Compressor
• Control ordine EQ/Dynamics
• Puncte de insert: 2 per canal
• Channel Mute si Hard Mute
• Iesiri directe pe canal

Bus-uri Aux/Sub-Group:

• Numar: 128
• Control inversare faza
• Digital Trim: -20 dB pana la +60 dB
• Delay variabil: 0 ms pana la 1.3 s
• DiGiTube
• Merge Input
• Generator de ton
• Filtru high-pass / filtru low-pass: -24 dB/oct
• EQ pe 8 benzi: EQ parametric pe 4 benzi si EQ parametric sau Dynamic EQ pe 4 benzi
• DYN 1: Compressor, Multiband Compressor, De-esser
• DYN 2: Gate, Duck, External Input Compressor
• Control ordine EQ/Dynamics
• Puncte de insert: 2 per canal
• Channel Mute si Hard Mute

Bus-uri, matrice si grupuri:

• Master Bus: 1 x LR/LCR/LCRS/5.1 cu procesare completa
• Matrice: 48 intrari x 48 iesiri, cu procesare completa
• Control Groups: 36
• Solo Busses: 2
• Egalizatoare grafice: 32 x 32 benzi

Procesor FX intern:

• Procesoare FX stereo interne: 48
• Delay
• Audio Enhancer
• Chorus
• Pitch Shifter
• Reverb

Spice Rack:

• Sloturi interne Spice Rack: 16
• Compresor/Expander dinamic multiband pe 6 benzi
• Dynamic EQ pe 6 benzi

Mustard Processing:

• Benzi Mustard Processing: 64
• Tube Emulation
• Filtru high-pass / filtru low-pass: -24 dB/oct
• EQ pe 4 benzi: EQ parametric pe 2 benzi si EQ parametric sau All Pass Filters pe 2 benzi
• DYN 1: Classic RMS/Peak Compressor, Vintage VCA Compressor, Optical Compressor, FET Limiter, Levelling Amplifier
• DYN 2: Gate, Ducker, MSE

Nodal Processing:

• Instante Nodal Processing: 128
• EQ: parametric pe 4 benzi / Dynamic EQ
• DYN 1: Compressor, Multiband Compressor, De-esser
• DYN 2: Gate, Duck, External Input Compressor

Alte functii de procesare:

• DiGiTube disponibil pe fiecare canal si bus
• Dynamic EQ disponibil pe fiecare canal, bus si Nodal Processor
• Multiband Compressor disponibil pe fiecare canal, bus si Nodal Processor
• True Solo
• Virtual Soundcheck

Caracteristici fizice:

• Dimensiuni (L x A x I): 155.5 x 95.7 x 53.5 cm
• Greutate: 93 kg
• Greutate cu flight case optional: 210 kg
• Dimensiuni flight case optional (L x A x I): 169 x 131.2 x 63.6 cm
• Alimentare: 100-240 V, 50-60 Hz, 580 VA
• Redundanta: 2 engine-uri interne detasabile si 2 surse de alimentare interne hot-swappable

Specificatii audio:

• Raspuns in frecventa Mic In - Line Out: +/- 0.2 dB, 20 Hz - 20 kHz
• THD+N Mic In - AES Out: <.0.001% la 1 kHz, gain 0 dB, iesire -10 dBFS, 22 Hz - 20 kHz
• THD+N AES In - Line Out: <.0.0005% la 1 kHz, iesire +16 dBu, 22 Hz - 20 kHz
• Separare canale/Crosstalk Mic In - Line Out: >.100 dB la 10 kHz
• Zgomot rezidual iesire Line Out: <.-98.5 dBu A-weighted, 22 Hz - 20 kHz
• Equivalent Input Noise/EIN Mic In: <.-129 dBu A-weighted, 22 Hz - 20 kHz
• Latenta la 48 kHz: 0.86 ms, Mic In - Line Out, fara procesare pe canal
• Latenta la 96 kHz: 0.43 ms, Mic In - Line Out, fara procesare pe canal
• Nivel maxim de iesire: +22 dBu
• Nivel maxim de intrare: +22 dBu
