Behringer SD16

Prin cele 4 porturi Ultranet, stagebox-ul poate fi conectat la patru mixere P16-M sau poate controla boxele Turbosound IQ.

Utilizand porturile AES50, este posibila conectarea mai multor unitati fara a fi necesar un router suplimentar. De asemenea, dispune de un conector USB pentru a permite actualizarea de firmware de la un PC.

Specificatiile tehnice:

Procesare
Conversie A/D-D/A (Cirrus Logic A/D CS5368, D/A CS4385) - 24-bit @ 44.1 / 48 kHz, cu o dinamica de 114 dB
Latenta I/O in retea (de la stagebox la procesare consola* la stagebox) - 1.1 ms

Conectori

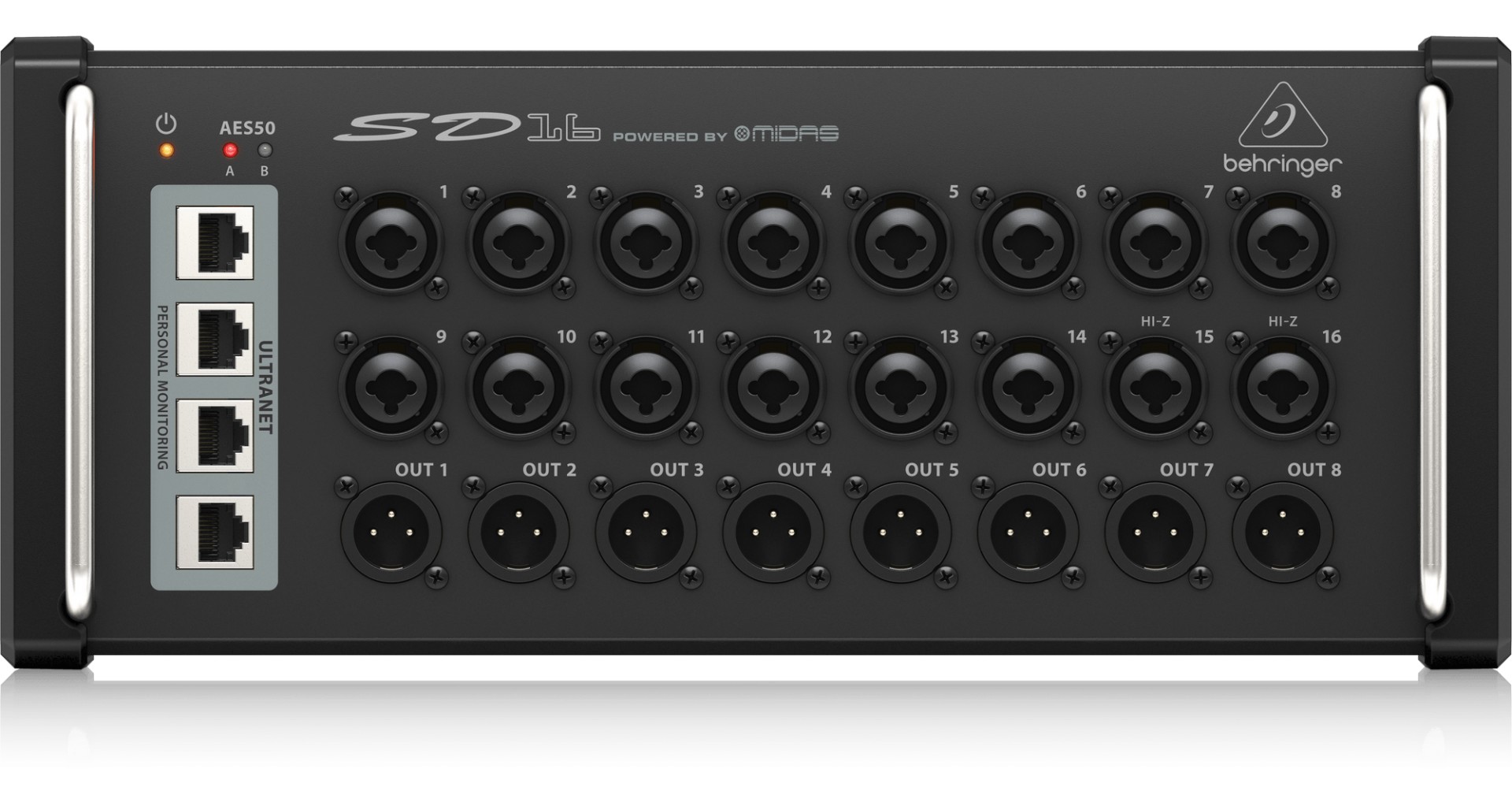

Preamplificatoare de microfon programabile, proiectate de Midas, tip combo XLR/TRS balansat - 16 (SD16) / 8 (SD8)
Iesiri de linie, XLR balansat - 8
Iesiri ULTRANET, RJ45 (cu alimentare pentru mixerele personale Behringer P16-M) - 4 (SD16) / 2 (SD8)

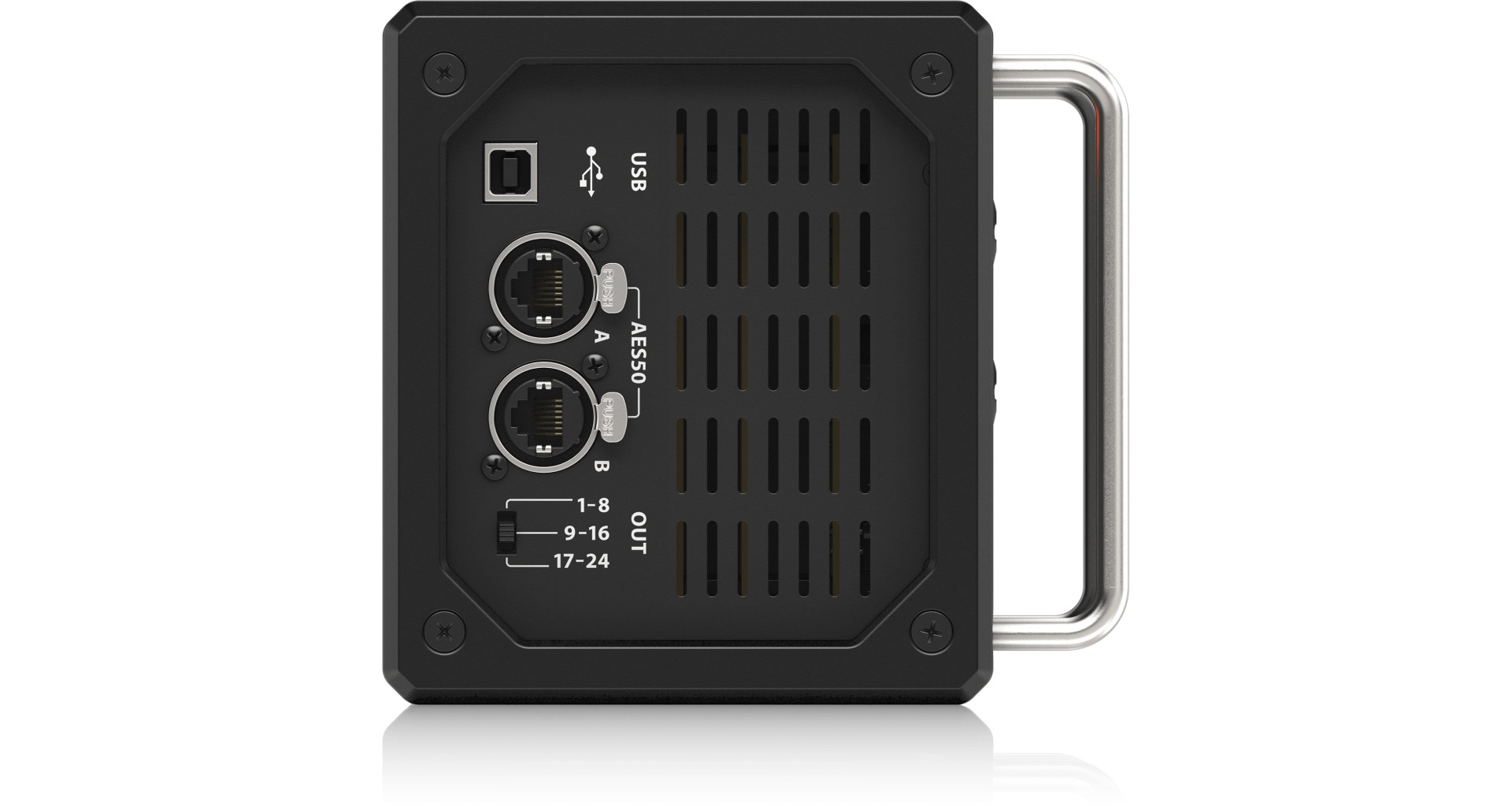

Retea AES50 SuperMac, Neutrik ethercon - 2
Port USB pentru actualizari de sistem, tip B - 1

Caracteristici pentru intrare de microfon
Design preamplificator - Midas
THD + zgomot, la castig de 20 dB, iesire 0 dBu - mai mic de 0.005%
Alimentare phantom, comutabila per intrare - 48 V
Nivel echivalent de zgomot de intrare, XLR (intrare inchisa la masa) - -128 dBu
CMRR, XLR, la castig de 20 dB (tipic) - mai mare de 60 dB
CMRR, XLR, la castig de 40 dB - mai mare de 65 dB

Caracteristici pentru intrare/iesire
Gama de frecvente, la frecventa de esantionare de 48 kHz, intre 0 dB si -1 dB - 10 Hz - 22 kHz
Dinamica, de la intrarea analogica de microfon la iesirea analogica (tipic) - 105 dB
Dinamica A/D, de la preamplificatorul de microfon la convertor (tipic) - 109 dB
Dinamica D/A, de la convertor si la iesire - 108 dB
Rejectia crosstalk @ 1 kHz, intre canalele adiacente - 90 dB
Impedanta intrare de microfon, mufa XLR, neechilibrat / echilibrat - 5 kΩ / 10 kΩ
Nivelul maxim de intrare fara distorsiune, XLR - +23 dBu
Impedanta intrare Hi-Z, mufa TRS, nebalansat / balansat - 1 MΩ / 2 MΩ
Impedanta intrare linie, mufa TRS, nebalansat / balansat - 20 kΩ / 40 kΩ
Nivelul maxim de intrare fara distorsiune, TRS - +21 dBu

Caracteristici pentru iesire
Impedanta iesire, XLR, nebalansat / balansat - 50 Ω / 50 Ω
Nivel iesire, XLR, nominal / maxim - +4 dBu / +21 dBu
Nivel de zgomot rezidual, XLR - -88 dBu

Digital In/Out:
Retea AES50 SuperMac la 48 sau 44.1 kHz, PCM de 24-bit, 2 x 48 canale, bidirectional
Lungime cablu retea AES50 SuperMac, CAT5 ecranat** - Pana la 100 m

Retea ULTRANET la 48 sau 44.1 kHz, PCM de 22-bit, 1 x 16 canale, unidirectional
Lungime cablu retea ULTRANET, CAT5 ecranat - Pana la 75 m
Alimentare phantom ULTRANET pentru mixerele personale P16-M - 2 iesiri cu alimentare
